Что такое геодезическая съемка: Что такое геодезическая съемка участка (21 декабря 2017)

Геодезическая съемка земельного участка – выполнение геодезических съемок участков в Москве и области по доступной цене

Геодезическая съёмка местности – это такой комплекс аналитических и полевых работ, которые нацелены на определение координат угловых точек границ участка, длин отрезков между ними, дирекционных углов между соседними сторонами, а также привязку капитальных сооружений и других объектов в рамках обследуемой территории. Геодезическая съёмка является основной и неотъемлемой частью инженерно-геологических изысканий и ложится в основу топографического плана обследуемой территории с расположенными на ней объектами недвижимости.

По результатам выполнения съёмки, геодезист обозначает на плане местности следующие объекты:

• Существующие здания и сооружения, технические объекты, с указанием их этажности и площади пятна застройки.
• Условная маркировка подземных коммуникаций – кабельных и трубных инженерных сетей.
• Растительные насаждения – деревья, кустарники, газоны.
• Малые архитектурные формы.
• Дороги, автострады, улицы, пешеходные тропы.
• Заборы, ограждения, наружные ступени и другие объекты, которые предстают собой капитальные конструкции.

На основании геодезический съёмки и подготовки топографического плана, проектировщик начинает посадку проектируемого сооружения, а также составляет техническое задание для проведения инженерно-геологических изысканий с целью исследования грунтового основания.

В каких случаях проводится геодезическая съёмка территории?

Геодезическая съёмка обследуемой территории проводится при наступлении любой из следующих ситуаций и для достижения определённых целей:

• Регистрация земельного участка в кадастровой палате.
• Проведение межевого дела с установлением промежуточных границ территории.
• Выделение сервитутов, маркировка защитных зон и других ограничений.
• Разрешение территориальных споров между соседями, являющимися владельцами смежных земельных участков, в том числе при разбирательстве по текущему вопросу в суде.
• Корректировка, назначение, перенос или уточнение границ земельного участка, прирезка новых территорий.
• Оформление договора купли-продажи, залоговых документов, сдача объекта недвижимости в аренду и проведение других правовых операций, связанных с постоянным или временным отчуждением земельного надела.

Геодезическая съёмка должна проводиться только силами официально работающих на рынке организаций, либо частными лицами, имеющих допуск данному виду работ, а также с использованием специального высокоточного профессионального поверенного метрологического оборудования.

Какие бывают геодезические съёмки?

На практике владелец земельного участка может столкнуться со следующими видами геодезических съёмок:

• Топографическая съёмка – предназначена для создания детальной электронной версии плана земельного участка. Используется, как основа для проектирования генерального плана, решений по благоустройству участка, вертикальной планировки участка, разработки внутриплощадочных инженерных сетей, а также для оформления технического задания на инженерно-геологические изыскания.
• Исполнительная съёмка – данные замеры проводятся с целью проверки соответствия и сравнения реально возведённых конструкций, чертежам рабочей документации. Данный вид съёмки необходим оформления для папки ЗОС, используемой при сдаче объекта по завершении строительства надзорным органам.
• Фасадная съёмка – при выполнении таких замеров, проверяется соответствие координат характерных угловых и других точек на фасаде здания или сооружения архитектурному проекту. Данная съёмка также всегда предоставляется при необходимости реновации фасадов исторических зданий в масштабе исторического центра городских агломераций. Фасадная съёмка всегда предоставляется на согласование в местный комитет по архитектуре и градостроительству, а также в органы государственной экспертизы.
• Вертикальная съёмка – используется при разработке вертикальной планировки участка, определении особенностей рельефа рассматриваемой территории, а также при контроле за прогибами пролётных или консольных конструкций после их возведения, при возникновении сомнений в обеспечении их несущей способности по 2-й группе предельных состояний, что позволяет быстро принять решение по возведению поддерживающих конструкций. Вертикальная съёмка также необходима при проектировании дренажа, наружных канализационных безнапорных сетей для расчета требуемого уклона трубных коммуникаций.
• Горизонтальная съёмка – самый простой вид геодезической съёмки, подразумевающей определение координат угловых точек земельного участка, а также существующих объектов капитального строительства или растительных насаждений, инженерных коммуникаций, технических сооружений, которые на нём расположены.

Каждый потенциальный заказчик, владелец земельного участка может выбрать любой из предложенных ему видов топосъёмки, в зависимости от его потребностей и ожидаемого результата. Как правило, геодезическая съёмка необходима на протяжении всех этапов строительно-монтажного производства, так как каждый новый этаж или конструктивный элемент должен быть задокументирован на предмет соответствия по факту возведённой конструкций содержанию рабочего проекта.

Этапы выполнения геодезической съёмки

Геодезическая съёмка состоит из следующих этапов работ, которые должны быть выполнены в строгой последовательности друг за другом:

• Подготовительный этап – анализ уже существующих топографических планов, сбор сведений об участке, предназначенном для возведения объекта капитального строительства.
• Полевые измерения – фиксация реперных точек, определение границ участка, назначение и проверка координат угловых точек уже существующих объектов, оформление предварительного плана местности, идентификация положения в плане и высотных отметок подземных коммуникаций.
• Камеральная обратка результатов – анализ полученных в ходе полевых измерений результатов замеров, объектов на рассматриваемом участке в цифровом формате.
• Составление топографического плана или исполнительной съёмки в графическом виде по результатам проведения полевых работ и камеральной обработки.

Наша компания GeologyLab предлагает всем владельцам земельных участков услуги по проведению геодезической съёмки участка, с использованием профессионального поверенного оборудования в кратчайшие сроки и по минимальным расценкам, по сравнению с большинством конкурентов. Для заказа услуги или для получения подробной консультации, каждый потенциальный клиент может посетить наш официальный сайт или связаться с сотрудником по работе с клиентами по номеру контактного телефона +7-495-135-15-75.

Геодезическая съемка земельного участка, зданий, сооружений, местности в Москве

Что такое геодезическая съемка и зачем она нужна?

Одним из самых популярных видов исследований является геодезическая съемка, которая представляет собой комплекс мероприятий, направленных на получение информации о строении рельефа, ситуации на местности, объектах капитального строительства, линейных сооружениях. Все полученные данные используются для построения топографических планов и схем в различных масштабах. Кроме того, результаты топографо-геодезических работ могут быть использованы для построения трехмерных моделей и чертежей исследуемой территории, зданийи сооружений. Данные съемок также используются для построения навигационных и туристических карт.

Геосъемки востребованы во многих сферах хозяйственной деятельности: строительстве, маркшейдерстве, сельском хозяйстве.

Масштабы геодезической съемки

В зависимости от поставленных задач геосъемка может проводиться в масштабах от 1:50 до 1:100000. Наиболее востребованными являются:

• 1:500 — чаще всего используется в строительстве, геологоразведке. Исследования в этом масштабе проводятся для проектирования объектов капстроительства, разработки генпланов участка, при прокладке коммуникационных линий, путей сообщения, разведки месторождений природных ресурсов.
• 1:1000 — применяется при разработке проектов и прокладке новых коммуникаций, проектировании гидротехнических сооружений, разработке топографических планов территорий, на которых планируется строительство дачных участков или коттеджных поселков. Без геодезической съемки земельного участка в этом масштабе невозможно описать разведку или добычу природных ресурсов, подсчитать ресурсность залежей различных руд и щебня.
• 1:2000 — актуален при разработке проектов транспортных магистралей в регионах со сложным рельефом, проектировании водозаборных сооружений и водохранилищ, насосных станций, крупных трубопроводов.

Менее подробная геодезическая съемка в масштабах 1:10000 и менее проводится при разработке планов различных населенных пунктов, парковых и промышленных комплексов. Крупномасштабная геосъемка 1:200-1:100 востребована среди ландшафтных дизайнеров, так как необходима для благоустройства придомовой территории, проектирования садово-парковых зон и небольших прудов. Для получения порубочного билета, построения картографических материалов с точной детализацией мы прибегаем к топосъемке в масштабе 1:50.

Геодезическая съемка и строительство

Наша компания чаще всего проводит геосъемку для клиентов, занимающихся строительством. Это не удивительно, так как качественные работы помогают закрыть множество вопросов и решить разные задачи:

• определить правильность установки границ площадки застройки;
• разработать генплан участка, развить/создать опорные сети;
• определить все особенности рельефа и выбрать наиболее подходящее место под котлован.

Качественные работы нужны для вынесения объекта в натуру, и привязки его, получения разрешительных документов на ведение строительной деятельности в регионе, осуществления контроля над ходом строительства на каждом его этапе. Исследования часто проводятся параллельно с другими изыскательскими мероприятиями, без них невозможно построить геологический разрез территории, изучить экологическую обстановку на участке, что особенно актуально, когда работы запланированы в регионе со сложными гидрометеорологическими условиями, в зонах сейсмической активности.

Последовательность проведения геодезической съемки

Для разработки технически правильного и экономически обоснованного проекта, исключения ошибок геосъемку мы проводим, соблюдая все требования нормативных документов и действующих законодательных актов.

Весь процесс исследовательских работ мы выполняем в три этапа.

Первый этап — подготовка к изыскательским мероприятиям. Наши специалисты ознакамливаются с ТЗ, изучают архивные материалы, тщательно анализируют их и составляют план исследований. На этой стадии мы также рассчитываем смету.

Второй этап — полевые работы. Мы выезжаем на площадку, где будут проводиться работы, проводят рекогносцировку территории и выбираем наиболее подходящие места для установки оборудования, после чего проводим необходимые измерения, стационарные наблюдения. Все данные наши специалисты фиксируют в рабочих журналах или памяти измерительных приборов.

Третий этап — камеральный. Предназначен для обработки полученных данных. На этой стадии мы проводим расчеты, разрабатываем необходимые топографо-геодезические материалы в заданном масштабе. При проведении исследований вблизи поверхностных водоемов, в акватории морей или на участках, расположенных в болотистой местности. На камеральном этапе мы также выполняем гидрографические работы с обязательным вычерчиванием береговых линий, дна.

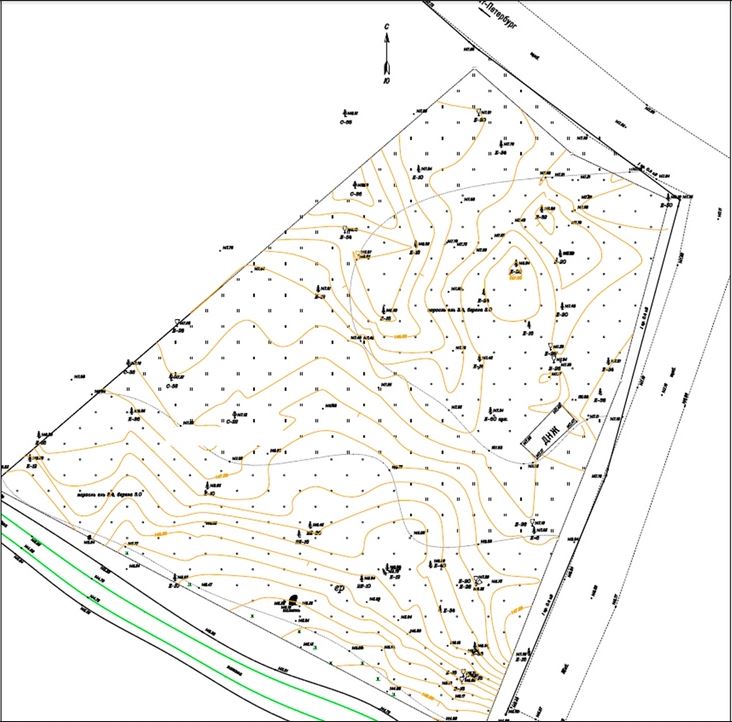

Посмотреть пример топографического плана участка

Все результаты геодезической съемки, готовые планы и схемы мы формируем в отчет об изысканиях и отдаем клиенту.

Обратите внимание! Отчетная документация подлежит согласованию в государственных органах. Это можно выполнить самостоятельно или доверить нашим специалистам, что позволит сократить расходы на согласование, избавит от необходимости посещения различных служб и ведомств.

Следует заметить, что проведенной геодезической съемкой перед разработкой проекта и сдачей объекта в эксплуатацию топографо-геодезические работы не ограничиваются, особенно, если дело касается многоэтажных жилых зданий, гидротехнических и промышленных объектов. Данный вид изыскательских мероприятий необходимо выполнять и после строительства, в процессе эксплуатации объекта. Это позволяет вовремя выявить малейшие изменения в целостности любых элементов конструкции, вовремя устранить повреждения и, тем самым, продлить срок эксплуатации объекта до первого капитального ремонта.

Виды геосъемки

Как правило, геодезическую съемку разделяют на виды в соответствии с типом используемого оборудования. Геосъемку разделяют на:

• Мензульную — чаще всего используется в геологоразведке при работе на открытых выработках. Для работы используется специальный чертежный столик.
• Теодолитную — выполняется при помощи теодолита в комплексе с нивелиром. Востребована при построении контурных планов территории.
• Тахеометрическую — используется для построения топопланов и схем различных объектов, населенных пунктов и в ландшафтном дизайне. Выполняется при помощи теодолитов (повторительных и неповторительных, электронных, фототеодолитов, гиротеодолитов).
• Аэрофотосъемку — выполняется при помощи БПЛА и закрепленного на нем цифрового оборудования. Проводится при работе на участках со сложным строением поверхности земной коры, в зоне стихийных бедствий, на площадках с высокой плотностью застройки или большим количеством деревьев и кустарников.

Помимо этого, есть такой вид геодезической съемки, как лазерное сканирование. Ее выполняют при помощи 3D-сканера. Это самый современный и точный способ получения информации об участке, который позволяет сохранить все данные в памяти сканера и, после окончания работ, перенести их на персональный компьютер. Лазерное сканирование позволяет создавать точные трехмерные модели объектов и местности.

Закажите расчёт стоимости

Следует заметить, что геодезические съемки в строительстве также разделяются на виды. Различают фасадную, исполнительную и специальную геосъемку.

Фасадная съемка необходима для обмера фасада и составления планово-высотной схемы объекта, оценки состояния вертикальных поверхностей и проведения отделочных работ, расчета количества отделочных материалов, оценки соответствия контрольных координат фасада их проектному положению. Кроме того, этот вид топографо-геодезических мероприятий востребован при реставрации архитектурных и археологических памятников.

Контрольная или исполнительная геодезическая съемка выполняется после каждого этапа ремонтно-строительных работ. Она позволяет выявить малейшие отклонения от проекта, вовремя устранить их и вовремя сдать объект в эксплуатацию.

Специальная геосъемка проводится в том случае, если заказчику требуется выполнить узкую задачу. К данному виду топографо-геодезических работ относятся: съемка подъезных путей, подземных коммуникаций, промышленных площадкой и т.д.

Стоимость геосъемки

Цену исследований мы определяем при составлении сметы, еще на подготовительном этапе исследований. Как правило, стоимость наших услуг зависит от следующих факторов:

• Площади исследуемого участка и степени сложности условий, которые на нем сложились.
• Объема и состава исследовательских работ. Например, при проведении только вертикальной геодезической съемки стоимость наших услуг будет ниже, чем при комплексном обследовании участка.
• Видов оборудования, которое мы задействуем для получения точных и достоверных результатов.
• Скорости выполнения исследований. При оперативном проведении изыскательских мероприятий их цена будет гораздо выше, чем за ту же работу, выполненную в обычном режиме.
• Сложности планируемых проектных работ и этажности объекта. Например, геосъемка для строительства промышленного комплекса и одноэтажного жилого здания будут иметь разную цену, так как в первом случае объем исследовательских работ будет гораздо больше, чем во втором.

Сколько будет стоить геодезическая съемка участка также зависит от того, будем ли мы выполнять дополнительные исследовательские мероприятие. Вместе с геосъемкой участка мы часто проводим полный комплекс работ, входящих в состав инженерно-геодезических изысканий, что увеличивает итоговую стоимость наших услуг. Кроме того, если клиент поручает нам согласовать планы в коммунальных предприятиях и других эксплуатирующих организациях, получить справку из Роснедра или разрешение на начало осуществления хозяйственной деятельности, то это также изменит стоимость исследований в большую сторону.

Закажите расчёт стоимости

Важно! Мы ценим всех наших клиентов, поэтому установили одинаковые цены на наши услуги во всех регионах страны. То есть, геолокация объекта никак не повлияет на цену исследований, что позволяет всем нашим заказчикам получать качественные услуги по доступной стоимости в любой точке России.

Цена на наши услуги может измениться, если заказчику необходимо не только провести качественную геодезическую съемку на земельном участке, но и другие виды изысканий, например, экологические или инженерно-геологические исследования. В таком случае по каждому виду изыскательских работ будет составляться отдельная смета.

Почему геосъемку лучше всего доверить нам?

Наша компания оказывает услуги по проведению различных видов инженерных изысканий давно. За все годы нашей деятельности мы подобрали действительно сильную команду, которая в совершенстве владеет необходимыми знаниями и имеет богатый опыт работы. Поэтому даже если геодезические съемки проводятся для сложного проекта, решить любые задачи для нас не составит никаких проблем.

Кроме того, у нас есть собственное современное оборудование и лаборатории, что позволяет нам гарантировать качество исследований на всех этапах их проведения. При необходимости картографические материалы мы готовим в привычном бумажном и электронном виде. При согласовании, наши специалисты могут разработать трехмерную модель объекта или исследуемой территории.

Нужна геодезическая съемка земельных участков или любые другие виды изыскательских работ? Свяжитесь с нами любым из удобных способов!
