Инженерно топографический план: Инженерно-топографический план масштаба 1:500 — ГБУ Мосгоргеотрест

Инженерно-топографический план (топоплан) | ГеоГИС

Результатом проведения целого комплекса изысканий и исследований является инженерно-топографический план.

Такой графический документ станет основанием при проектировочных и всех последующих работ по строительству объекта. Так как топографический план – документ с повышенными требованиями к точности исполнения, его созданием должны заниматься высококвалифицированные специалисты. Геодезисты компании ООО «ГеоГИС» успешно выполняют весь объем работ по созданию инженерно-топографических планов для своих заказчиков, быстро и качественно изготовляя документацию, которая отвечает требованиям нормативных актов. Наши специалисты предоставляет услуги в геологии, геодезии и экологии, а на сайте можно ознакомится с ценами на все инженерные работы. Также ООО «ГеоГИС» специализируется на инженерно-геологических и инженерно-геодезических изысканиях для строительства.

Созданный инженерно-топографический план отличается от выполненного простого топоплана тем, что на нем отмечены все подземные коммуникации. Это очень важно для строительства в крупных городах: при дефиците площадей для новых застроек разрешено выделять те земли, на которых раньше, по каким-либо причинам, возведение жилых комплексов или производственных помещений запрещалось. Под такими городскими территориями часто встречаются заброшенные подземные коммуникации. Если они обнаруживаются уже во время строительства, застройщику придется понести немалые убытки. Грамотно составленный инженерно-топографический план отражает все подземные сети, имеющиеся в данной местности.

Масштабы инженерно-топографического плана

Инженерно-топографический план может быть различным по своему масштабу: это зависит от тех задач, которые будут решать заказчики топоплана. При сооружении различных объектов изготавливаются и топопланы разных масштабов: для возведения крупного объекта используются м 1:5000 и м 1:2000, для меньших – м 1:1000 или м 1:500.

Топографический план земельного участка для постройки частного жилого дома, как правило, выполняется в м 1:500, геодезисты его называют «пятисотка». Это – наиболее востребованный вариант инженерно-топографического плана, так как на нем отображаются все детали местности и особенности рельефа. Такая детализация позволяет провести качественное проектирование здания и рациональное размещение построек на участке.

Более крупные масштабы – 1:200 или даже 1:100 используют при создании инженерно-топографического плана для проектирования благоустройства территории, ландшафтного дизайна, озеленения.

Топографические карты и планы условно подразделяются на несколько видов

• Геоподоснова – это выполненный в принятой официально координатной системе инженерно-топографический план. Изготавливают его обычно в м 1:500.
• План горизонтальных съемок – такой графический документ отображает взаимное расположение объектов и содержит информацию об их площади. В таком топоплане нет данных о высотных привязках и о рельефе территории.
• Подеревный топоплан – отображает самые мелкие детали, вплоть до деревьев более 15 см в диаметре.

Посмотреть пример топографического плана

Посмотреть пример дендроплана

Специалисты нашей компании выполняют и обновление инженерно-топографических планов. Это касается тех моментов, когда изменения общей ситуации на определенном участке произошли незначительные, они вносятся в существующий документ. Если же изменения превышают 35% — инженерно-топографический план составляется заново.

Изготовление топоплана – очень ответственная работа, от качественного выполнения которой зависит ход всего строительства. Заказав топоплан в компании ООО «ГеоГИС», вы получите этот графический документ высокого качества в точно оговоренный срок.

ПОЛЕЗНЫЕ СТАТЬИ:

1. Геодезическое сопровождение строительства
2. Топографическая съемка участка в Москве




3. Топосъемка для разрешения на строительство
4. Топосъемка для подключения газа
5. Топографическая съемка участка для ГПЗУ
6. Фасадная съемка
7. Геодезческие работы
8. Геодезическая съемка
9. Исполнительная съемка

• 3. 46
• 1
• 2
• 3
• 4
• 5

Голосов: 381

Наши акции

Расчет стоимости on-line

СРО, Аккредитации

Библиотека нормативных документов

Сегодня на связи:

Линский Илья Александрович
ведущий специалист

Консультация специалиста on-line

Консультация

наши специалисты с радостью ответят на все ваши вопросы:

• помогут в составлении техзадания;
• расcчитают стоимость изысканий;
• расcкажут о сроках, составе работ.

Оперативно и бесплатно!

Заказать консультацию

Последние новости:

24/06

Инженерные изыскания для проектирования фундамента под установку универсального фрезерного станка

Среди множества интересных проектов с которыми мы работаем есть не только строительство торговых центров, частных и многоквартирных домов, но и строительство…

читать далее

17/05

Инженерные изыскания для строительства многоквартирного дома в Нижнем Новгороде

Наша компания выполняет изыскательские работы любой сложности. Каждый месяц среди большого количества заказов есть интересные объекты такие, как парковые…

читать далее

Все новости

Что такое топографический план местности

Топографический план местности – это план земельного участка в виде графической схемы с указанием характеристик рельефа и с нанесенными на неё значимыми объектами природного или искусственного происхождения. Без составления топографического плана земельного участка на нём невозможно проведение никаких строительных или ландшафтных работ.

Что такое топографический план местности

Для составления топографического плана участка проводят топографическую съемку. Результаты этой съемки находят отражение на топоплане.

На схему наносят такие сведения:

• рельеф местности, его изображают горизонталями, условными знаками;
• гидрография – все водные объекты с указанием глубины, ширины, другой необходимой информации;
• почва и растительность;
• дорожная сеть;
• наземные и подземные коммуникации;
• все строения и иные объекты, которые имеют значение согласно техническому заданию; все они указываются с координатами и ориентирами.

Главное свойство этой схемы – высотность. То есть для любой точки карты можно найти высоту, а также координаты, линейные размеры.

Инженерно-топографический план составляется в бумажном или цифровом виде. Его делают обычно в масштабе 1:500 или 1:1000, но возможно и иное масштабирование. Для частного заказчика обычно масштаб крупный. Для градостроительных или землеустроительных целей масштаб мельче. Вариантов масштабирования много, оно выбирается под конкретную задачу, указанную в техническом задании.

Зачем нужен топографический план

Этот документ требуется частному собственнику участка или организации, которая так или иначе эксплуатирует участок. Без него невозможно начать любое строительство или иное освоение местности, а также их проектирование. По плану становится понятно, какие объекты уже есть на территории.

Топоплан составляют, чтобы:

• получить разрешение на строительство;
• начать проектирование для возведения или реконструкции зданий, сооружений, коммуникаций;
• оформить в собственность или арендовать вновь образованный участок земли;
• проектировать и поводить ландшафтные работы;
• планировать территорию;
• согласовывать строительство или реконструкцию в органах власти, курирующих эти вопросы.

Кто составляет топоплан

Составление карт и планов – это работа геодезистов. Но такой специалист сам по себе не составляет документ, который может рассматриваться при выдаче разрешения на строительство или любых юридически значимых действиях с земельным участком. Для того, чтобы план местности имел силу, могу служить доказательством, составляющий его инженер-геодезист должен работать в геодезической компании, которая является членом СРО – саморегулируемой организации. Это условие обязательно, оно призвано увеличивать уровень ответственности инженеров.

Для проведения геодезических изысканий и составления документов по их результатам организация должна иметь соответствующие свидетельства, которые разрешают подобную деятельность.

Для проведения геодезических работ необходимо специализированное оборудование. Все приборы должны быть современными, они проходят аттестацию и метрологические поверки, о чем у организации должны иметься свидетельства. Для работ на местности нужны тахеометры, теодолиты, мензулы, оптические нивелиры, электронные рулетки, спутниковое оборудование и др. Полученные при выходе на местность сведения заносятся в специальное программное обеспечение, при помощи которого и составляют карту, план, схему.

Как сделать топографический план

Составление плана местности заказывают в геодезической компании. Для этого частное лицо может просто сделать заказ и обозначить расположение объекта, назвав его кадастровый номер или адрес.

Для юридического лица процедура чуть более сложная. Необходимо составить техническое задание для проведения топографо-геодезических работ. В задании указывают, что именно должно быть сделано, какие данные должны быть нанесены на схему, для каких целей. Также требуется предоставление ситуационного плана и сведений обо всех ранее проводившихся геодезических изысканиях или составленных картах объекта.

Перед тем как построить топографический план и до проведения работ составляется договор. А по завершении работ составляется акт приемки-передачи.

Этапы создания топографического плана

Создание топографического плана любой местности проходит несколько этапов:

1. Подготовка. На этом шаге собираются все сведения об участке, которые уже есть в архивах или в наличии у собственника.
2. Полевой этап. Получение данных с выездом на местность. Геодезисты производят все необходимые изыскания, снимают замеры. Производятся разные виды топографической съемки в зависимости от поставленных перед инженерами задач.
3. Камеральная обработка полученных данных. На этой стадии анализируют полученную информацию, а затем в специальном программном обеспечении составляют схему. Чертёжные работы – самый трудоемкий, продолжительный процесс.

Перечисленные шаги являются обязательными. Также может потребоваться следующий этап – согласование составленной топографической карты в инстанциях.

Что отражается на плане

Топографические карты составляют в разном масштабировании. При крупных масштабах они бывают достаточно подобными, с нанесением множества объектов.

Топоплан состоит из самого чертежа территории и вспомогательной части, которая разъясняет схему, помогает читать чертёж.

Во вспомогательной части приводят такую информацию:

• математическая основа, которой чертеж привязывается к системе координат;
• условные обозначения: обычно используются понятные всем обозначения, но могут быть такие, которые не соответствуют общепринятым, тогда их необходимо расшифровать;
• дополнительные сведения: адрес объекта, его масштаб, данные об исполнителе и т. д.

В графической (основной) части изображают рельеф территории, границы, грунты, растительность, водные объекты, сеть дорог, коммуникации, ограждения, здания, сооружения.

Чертеж распечатывают на листах А3 или А4. В цифровом виде его готовят, а затем отдают заказчику в таком формате, в каком его можно прочитать при помощи программного обеспечения.

Топографические карты готовят и оформляют в соответствии с нормами и правилами, регулирующими геодезические изыскания для строительства. Все знаки для них разработаны НИИ Геодезии более 35 лет назад. Они используются везде, всем известны.

В зависимости от поставленных перед геодезистами задач точность документов может меняться. Существуют стандарты точности. Для самых стандартных планов (с масштабом 1:500) средняя ошибка не может превышать 0,25 м для незастроенных территорий, 0,35 м – для застроенных. Ошибка считается от ближних пунктов ГГС. Для коммуникаций под землей она не может превышать 0,35 м. Для высот – не более 0,125 м. Точность зависит от оборудования, которым пользуются геодезисты. Чем оно современнее, совершеннее, тем более точным будет результат съемки.

Документ действителен в течение трех лет. То есть всё это время его используют при проектировании или проведении любых строительных работ. По завершении трехлетнего периода нужно делать новую съемку и на её основании новый чертеж.

Сколько стоит составление топографического плана местности

Существуют примерные расценки, на которые ориентируются при заказе топографической съемки. Они зависят от размеров участка, от масштаба чертежа, от вида, условий изысканий, используемого оборудования.

Если предстоит стандартная работа в обычных условиях, то стоимость составления карты будет приближена к приведённой на сайте. Если нужно привлечение разного оборудования, если необходима одновременная работа нескольких специалистов, если имеются дополнительные требования или специфические условия проведения съемки, то цена изменяется. Расчет стоимости производится на основании технического задания. Он всегда индивидуален, учитывает все обстоятельства работы. Срочность исполнения заказа увеличивает его стоимость.

Рассчитать стоимость, узнать подробности изготовления топографических документов и сделать заказ вы можете, позвонив нам по телефону или оставив заявку на сайте. Мы сделаем предварительный расчет, направим вам оптимальное по цене, качеству, срокам исполнения заказа предложение.

Топографический план земельного участка — Геодезическое сопровождение строительства

Инженерные изыскания


Кадастровые
работы


Лазерное 3D
сканирование


Сопровождение
строительства

•
  О компании

  • Cотрудники
  • Вакансии
  • Написать директору
  • СОУТ
•
  Полезное

  • Статьи
  • Вопрос ответ
  • Полезные ссылки
•
  Лицензии и сертификаты

•
  Фотогалерея

•
  Оборудование

•
  YouTube

Топосъемка даже на труднодоступных участках

Используем современное выскокоточное оборудование

Опыт инженеров геодезистов не менее 7 лет

Оперативное изготовление топоплана в любом удобном масштабе

Топографический план земли составляют инженеры. И топоплан 1:500, и топоплан 1:2000 должна составлять компания, имеющая допуск СРО для проведения картографических работ.

Заказать топографический план вы можете нашим инженерам — они занимаются созданием топографических планов земельных территорий с использованием современного оборудования и программного обеспечения.

Картографы составят для вас топоплан имеющейся местности, который можно использовать для получения других документов и для прочих целей. Если вы хотите заказать топографический план территории, обратитесь к нам.

Этапы выполнения работ по топоплану

1. Сначала находят ближайшие пункты полигонометрии

2. Потом тянут тахеометрический ход (в современном производстве, мы это используем, применяют GPS оборудование) до объекта производства топографического плана.

3. Потом сама съемка земельного участка (рисуется абрис, на котором отображаются все съемочные точки, или делают съемку в кодах сразу в прибор, итогом получается электронный абрис).

4. Далее в камеральных условиях картограф отрисовывает в Автокаде топографический план.

Как составить топоплан земельного участка

Инженерно-топографический план составляется после того, как инженеры находят ближайшие пункты полигонометрии. Согласно плану топографической съемки местности, проводятся необходимые работы, в ходе которой используется професионаольное геодезическое оборудование.

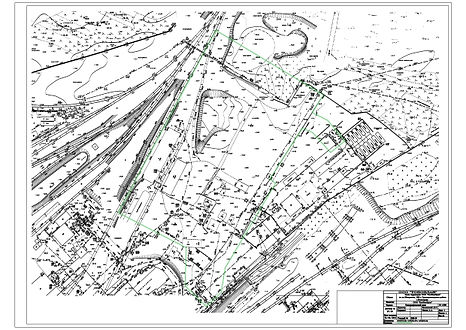

Топоплан пример 1

Топоплан пример 2

Инженерно — геодезические изысканияИнженерно — геологические изысканияИнженерно — экологические изыскания объектаУслуга

МоскваСанкт-ПетербургВаш регион

Открытые участки со спокойным рельефом и незначительной густотой древесной растительностьюЗастройка сельского типаЗастройка городского и промышленного типаАвтодороги с интенсивным движением; железные дороги и путевое хозяйствоУчастки с густой древесной растительностью или сильнорасчлененного рельефаХарактеристика участка съемки

Площадь съёмки, Га

0. 01

100

1:1001:2001:5001:10001:2000Масштаб съемки

Дополнительные услуги

Разработка технического отчета

Согласование в МКА

Согласование с балансодержателями, кол-во

Согласование со всеми организациями (6 организаций)

Проект будет проходить экспертизу

Согласование и сдача в архив местных администрации МО

Подеревная съёмка

Ваше имя

Телефон

Прикрепите файл

Чем мы отличаемся от других компаний, тем что обладаем большим количеством собственного оборудования!

Тахеометр Leica TS06plus R500 (3′)

Наличие: 6 штук

Тахеометр Leica TS06plus R500 (5′)

Наличие: 12 штук

Тахеометр TOPCON ES-105 R500 (5′)

Наличие: 2 штуки

Геоскан 401 Геодезия

Наличие: 2 штуки

DJI Mavic 2

Наличие: 2 штуки

Каталог оборудования

Более 50 позиций различного оборудования

Перйти в каталог

Хотите получить бесплатную консультацию

от ведущих специалистов в области кадастра и геодезии и найти верное решение вашей задачи?

Заполните форму, и мы перезвоним Вам.

Выполненные объекты

Привязка объектов к местности

Подробнее о проекте

Закладка геодезических реперов

Подробнее о проекте

Геодезические работы в аэропорту

Подробнее о проекте

Все объекты

Несовпадения по участку

Подробнее о проекте

Все объекты
Благодарности
Отзывы в интернете
Отзывы из книги

Когда обязательно нужен топографический план земельного участка

Когда обязательно нужен топографический план земельного участка

Топографический план земельного участка – это отображение местности в векторном формате или схема территории в масштабе. Топоплан создают на основе геодезической съёмки или аэрофотосъемки.

Пример топографической съёмки для газификации

Как правильно создается топографический план

План местности создаётся после выполнения топографической съемки на основе информации, полученной в полевых условиях. Создание топоплана происходит с помощью картографического софта, чаще всего – Autocad. Топографические карты создаются в масштабах 1:200, 1:500, 1:1000, 1:2000, 1:5000. Выбор масштаба зависит от планируемого использования карты.

Для съёмки в полевых условиях используется геодезические приборы: ГПС приёмник и тахеометр. Оборудование должно пройти метрологическую поверку.

Поверка GPS приёмника

Для чего вам нужен топоплан местности

Создание топографического плана – часть подготовительных работ перед строительством производственных, общественных, и частных зданий. Карта также составляется в следующих ситуациях:

• ландшафтный дизайн территории;
• проектировка нового строительства
• проведение реконструкции;
• оформление участка в собственность или подготовка к сдаче в аренду;
• получение разрешения на строительство здания;
• прокладка подземных коммуникаций и инженерных сетей.

Без топоплана местности не получить разрешение на строительство жилого многоквартирного дома или промышленного объекта. На дачи и хозяйственные постройки это требование не распространяется. Также съёмка местности нужна для определения объема земляных работ.

Топографическая съёмка для ландшафтного дизайна

Порядок создание плана местности

Топографические планы составляются в 4 этапа:

1. Сначала инженер анализирует место будущей съёмки по космическим снимкам и архивным картам. Для уточнения положения инженерных сетей запрашиваются координаты у обслуживающих компаний.
2. Далее проводится топографическая съемка. Во время съёмки инженер определяет координаты характерных объектов и изменение высоты рельефа, находит инженерные коммуникации и изучает глубину залегания.
3. После съемки отрисовывается схема территории. При работе используется информация, полученная с помощью геодезических приборов. На схему наносятся объекты в условных знаках в соответствии с местоположением на местности. Отображением условных знаков зависит от масштаба будущей карты.
4. На завершающем этапе топографическую карту согласуют с балансосодержашими организациями. Процедура проводится для подтверждения правильного расположения инженерных сетей. Отметку точности ставя газовая служба, водоканал, МОЭСК, ростелеком, военные части и т. д.

Проведение топосъёмка местности

Виды топопланов по содержанию

Топографические схемы земельных участков различаются содержанием и делят на основные и специализированные:

1. Основные. К этой категории относят общегеографические инженерные схемы, которые используются в отраслях экономике. На картах применяется 700 подписей и обозначений характеристик объектов и 400 условных обозначений. При этом используют 4 цвета.
2. Специализированные. План разрабатываются под конкретную задачу. На специализированных планах наносятся дополнительная информация вместе со стандартной для топоплана. На подобных схемах может занижаться или завышаться точность изображения рельефа контура участка и элементов карты. При необходимости на специализированных планах используется нетрадиционное сечение рельефа, исключаются некоторые элементы, неотъемлемые для стандартного плана.

Оба вида топопланов земельных участков должны соответствовать техническим требованиям ведомственных инструкций.

Пример аэрофотосъёмки участка

Отличие от топографический карты

Топографический план отличается от карты типом проекций. Карты строятся в поперечно-цилиндрической проекции К. Гауса без искажения углов и искажении длин по краю зоны 1 к 1000. На планах фиксируют небольшие участки местности, поэтому к ним не применяется сферическое искажение, используемое при составлении карт.

В топопланах используется ортогональная проекция. Изображения объектов на бумаге соответствуют тому, как реальные объекты выглядят в горизонтальной плоскости.

Картой называют изображение полной или частичной земной поверхности с передачей естественного сферичного искажения Земли. Искажение изображения происходит из-за картографической проекции.

Пример топографической карты

Что должно отображаться на вашем топоплане

Инженерные схемы в зависимости от масштаба отображают следующие объекты:

•          здания и сооружения;
•          водоемы;
•          технические объекты;
•          дороги;
•          растения;
•          ограждения;
•          гидротехнические сооружения;
•          промышленные объекты;
•          рельеф местности.

На топопланы наносят названия населенных пунктов, улиц, ж/д станций.

Где получить топографический план

Получить топографический план онлайн не получится. Для получения достоверной схемы составляется техническое задание, инженеры выезжают на объект съёмки.

Топографическая схема, подготовленная самостоятельно, может быть использована только в личных целях. При официальных работах и строительство услугу заказывают в геодезической службе.

Оформить составление инженерно-топографической схемы можно в компании с допуском СРО на этот вид работ. Такие компании также выполняют согласование топоплана.

Закажите топографическую съёмку в нашей компании, и инженеры выполнят работы в соответствии с вашими задачами.

Свидетельство СРО Геоплюс

Оставьте заявку и мы перезвоним в ближайшее время

Оставьте телефон и получите персональную скидку!

Спасибо!

Ваша заявка принята.

Топографические планы объектов — ГК «РИТЦ»

Топографический план – это уменьшенное плоское изображение заданной территории с сохранением особенностей рельефа местности, пропорций объектов и их взаиморасположения. Несмотря на краткость определения, понятие «геодезический топоплан» — достаточно универсальное и многосоставное. Прежде чем заказать работы по составлению такого плана, желательно разобраться – какие бывают топографические планы в геодезии, их цели, есть ли ограничения в применении.

Отправная точка

Чтобы построить точный топографический план, нужно сделать топосъемку. Получить данные можно различными способами – от традиционных наземных измерений до съемки с воздуха.

Компания ЦМиГ, входящая в группу компаний РИТЦ, обладает всем необходимым арсеналом технических средств и огромным опытом, опробованным как в Калужской области, так и в Москве, Туле и других регионах. Наши топографы работают для вас, мы готовы выполнить заказ быстро, качественно и недорого. Вы можете ознакомиться с общими расценками в нашем прайс-листе, уточнить конечную стоимость у специалистов, получить подробные консультации.

Мы изготовим как бумажную версию, так и цифровой топографический геодезический план под любую конкретную задачу.

Когда не обойтись без геодезического топоплана?

Если вы задумали построить на своем участке сарайчик или парник, можно обойтись и без плана. Другое дело, если нужно выполнить более масштабный проект, связанный с планировкой ограждений и дорожек, проектированием комплекса хозяйственных построек, благоустройством. Так или иначе, топографические геодезические планы бывают необходимы как для частных застройщиков, так и для крупных проектировочных организаций.

• Вот лишь несколько случаев, при которых требуется заказать составление плана.

• Получение разрешения на строительство

• Проектирование для строительства или реконструкции зданий и сооружений, прокладки дорог, коммуникационных линий и инженерных сетей.

• Оформление в аренду или собственность ранее не освоенных земельных участков

• Ландшафтное проектирование на территории

• Построение вертикальной планировки местности

Как выглядит образцовый геодезический топоплан?

Создать топографический геодезический план – это значит изготовить чертеж. Однако одного только чертежа недостаточно, правильный топоплан должен содержать и вспомогательные данные, без которых выполнение любых работ по плану невозможно. Перечень таких данных довольно внушителен:

• Математическая основа. Чертеж привязывается к общей системе координат с помощью координатной сетки.

• Основной штамп. Служит для получения общих сведений об объекте исследования – место расположения, масштаб и т.д.

• Условные обозначения. Есть утвержденные и общепринятые знаки, но иногда, при создании специализированных планов, возникает необходимость маркировать элементы нестандартными метками, которые необходимо пояснять и комментировать.

Элементы графической части:

• Рельеф. Изображается в виде горизонталей – основных и утолщенных. В России используется Балтийская система высот, но следует знать, что в Москве применяется своя — Московская система. Она выше Балтийской на 92 мм.

• Грунты и растительность. Тип грунта и виды природных и естественных насаждений отмечаются условными обозначениями.

• Гидрография. Все водоемы, присутствующие на территории, отмечаются на плане с указанием глубины, направления и скорости течения.

• Дороги. На инженерном топоплане учитываются все типы пешеходных и транспортных объектов – тротуары, шоссейные дороги, железнодорожные и трамвайные пути. Отмечаются утвержденными условными знаками.

• Инженерные сети. Газопроводы, ЛЭП, кабельные линии и все иные виды наземных и скрытых коммуникационных линейных сооружений должны быть отражены на плане.

• Ограждения. В эту категорию входят заборы, изгороди, тротуарные ограждения и т.д.

• Здания и сооружения. На плане необходимо сделать пометки, определяющие этажность, материал постройки, наименование характер строения – жилое, промышленное, административное и т. д.

• Границы. Топограф должен выполнить построение всех видов границ – съемочных, кадастровых, административных.

Главное – точность!

Чтобы топографический план в геодезии был действительно точным, его нужно составить по строгим правилам, регламентирующим предельные допуски и погрешности. При этом для разных масштабов существует своя система допусков.

• Один из самых распространенных и востребованных масштабов для топоплана – 1:500. В этом масштабе параметры точности выглядят следующим образом.

• Средняя ошибка планового расположения границы объекта – не более 25-35 см от ближайших пунктов геодезической основы для открытых и застроенных территорий соответственно.

• Предельная ошибка взаиморасположения контуров – не более 20 см на расстояниях до 50 м.

• Средняя ошибка планового размещения скрытых коммуникаций – не более 35 см от пунктов ГГС.

• Средняя ошибка высотных координат точки – не более 12,5 см на плоских участках и до 16 см. на наклонных.

Выбери свой топографический план

Как уже упоминалось, для любой отдельной задачи может потребоваться изготовление особого типа плана. По своему назначению планы делятся на два типа: основные и специализированные.

Создание основного топографического плана в геодезии подразумевает отображение максимально полной картины местности, соответствующей установленным техническим нормативам.

При изготовлении специализированного плана учитываются только те объекты, которые нужны для конкретной задачи. Это ускоряет исследования и ощутимо снижает цену на услуги специалистов.

Помимо назначения, геодезические топопланы классифицируются по масштабу, который напрямую связан как с точностью, так и со степенью детализации.

• 1:5000.
  Этот масштаб актуален, если выполнение топосъемки происходит при составлении генеральных планов населенного пункта, проектировании всех видов дорог, составлении кадастровых документов, планировании работ по реконструкции застройки. Кроме того такой план нужен для получения исходных данных, если нужно изготовить топоплан меньшего масштаба.

• 1:2000.
  Планы этого масштаба служат тем же целям, но более удобны при необходимости создать более детальную картину. Особенно часто масштаб 1:2000 применяется на строительстве промышленных, энергетических и иных инженерных объектов.

• 1:1000.
  Такой план является основой для осуществления дальнейших изысканий в сфере инженерной геодезии. Он также удобен при проектировании объектов малоэтажного строительства.

• 1:500-1:200.
  Как правило, этот масштаб нужен для индивидуальных нужд частных застройщиков или небольших поселений, дачных товариществ. План потребуется для получения разрешений на подведение или обновление коммуникаций, согласования строительства и т.д.

Заказать топографический план – и не прогадать

Расценки на услуги в любом направлении инженерной геодезии в немалой степени зависит от индивидуальных условий задачи и особенностей участка, на котором проводятся работы. Очевидно, измерения на открытой местности, где практически нет подземных сооружений и препятствий, обойдутся более дешево, чем в плотной городской застройке.

Ориентировочные цены представлены в нашем прайсе, а уточнить конечную стоимость проекта мы сможем после детального знакомства с ТЗ.

Компания ЦМиГ выполняет весь комплекс работ по составлению топографических планов любых типов и сложности. Мы создаем топографические планы под заказ максимально быстро, точно, профессионально и недорого.

Обратитесь в наш центральный офис в Калуге или в представительства в Московской и Тульской области – мы обязательно поможем сделать топографический план любой сложности.

Топографический план

2. Главная
3. Услуги
4. org/ListItem»>Геодезические изыскания
5. Топосъемка земельного участка

При строительстве и проектировании различных объектов, сооружений, коммуникаций не обойтись без топоплана. Жители Краснодара и Краснодарского края могут заказать топографический план земельного участка в компании ЛотосГео. Наши специалисты возьмут на себя проведение геодезических работ, составление планов любой сложности, обеспечение всех необходимых согласований в региональных ведомствах.

Что представляет собой топографический план

Это уменьшенное изображение участка местности на плоскости, которое имеет вид графической схемы, где все параметры и особенности местности отображены с помощью условных обозначений. На эту схему в определенном масштабе переносятся все объекты и рельеф с обязательной привязкой к координатной системе и указанием высот.

Топоплан участка изготавливается на бумаге или электронном носителе. Бумажный вариант удобен для согласования в различных инстанциях, поэтому его выбирают чаще. Электронный план является цифровой моделью местности или документом в формате PDF, заверенными электронно-цифровыми подписями.

Для чего необходим топоплан земельного участка

В нашу компанию обращаются частные лица и организации, которым топоплан земельного участка необходим, чтобы:

• приобрести землю, которая находится в муниципальной собственности;
• официально оформить «прирезку»;
• составить проект на объект капитального строительства;
• разработать план благоустройства;
• создать генеральный план строительства;
• получить разрешение на проведение строительства;
• рассчитать объем земельных работ;
• получить порубочный билет;
• сделать подводку к коммуникациям, осуществить их инвентаризацию.

Для каждого случая компания ЛотосГео применяет определенные масштабы и обозначения согласно утвержденным правилам. Поэтому готовый документ вы можете использовать для конкретной цели.

Кто составляет топопланы

Составлением топографических планов занимаются инженеры-геодезисты. Однако такой специалист сам по себе не может составить документ, который позволит получить разрешение на строительство или провести различные операции с участком.

Топоплан получает юридическую силу, если инженер-геодезист работает в компании, которая является членом СРО, саморегулирующей организации. Фирма должна иметь соответствующие разрешения и свидетельства, а также специализированное оборудование.

Масштабы, которые изготавливает наша компания

Масштаб подбирается исходя из целей заказчика. К примеру, для строительства требуются масштабы 1:1000 и 1:500 (план «пятисотка»).

При выборе мелкомасштабных планов следует помнить, что они менее детальны и не отражают отдельные объекты.

Мы используем масштабы:

1. 1:5000. Применяется при составлении проектов на объекты строительства, автомобильных дорог, промышленных или инженерных сооружений, железнодорожных путей.
2. 1:2000. Для технического проектирования гидротехнических объектов, ж/д и автомагистралей, месторождений.
3. 1:1000. Применяется для сложных инженерных изысканий, автотрасс, ж/д путей, водоемов, гидростанций, горных предприятий.
4. 1:500. Считается одним из главных масштабов при проектировании домов, бассейнов, водных объектов, туннелей, шахт, электростанций, напорных трубопроводов. При составлении генерального плана объекта с подземными коммуникациями или вертикальной планировкой также необходим топографический план 1:500.
5. 1:200 или 1:100. Крупномасштабный план для небольших участков при строительстве сложных объектов или при сооружении разветвленной коммуникационной сети.

Мы также используем крупные масштабы:

• 1:10000.
• 1:25000.
• 1:50000.
• 1:100000.

Компания ЛотосГео использует самое современное геодезическое оборудование, которое регулярно подвергается проверкам. Это служит гарантией точности выполнения замеров и высокого качества планов, которые изготавливаются с помощью специального ПО.

Из каких этапов состоит создание топоплана в компании ЛотосГео

Наше сотрудничество начинается с момента обращения клиента в компанию. Проводится беседа со специалистом, в ходе которой обсуждаются все детали и нюансы дела.

После этого:

1. Совместно с клиентом составляется техзадание, в котором указывается перечень работ, все важные особенности и пожелания.
2. Оформляется договор. Совместно с клиентом рассчитывается цена топографического плана, указываются сроки. Вносится предоплата.
3. Наши инженеры изучают имеющуюся документацию по объекту исследования.
4. Производятся геодезические работы на объекте.
5. Полученные во время полевого этапа данные подвергаются анализу, на их основе составляется план с применением специального ПО.
6. Топоплан проходит согласование в разных инстанциях.

По желанию клиент может согласовать план самостоятельно или доверить этот этап нашим сотрудникам.

Документы, которые потребуются для оформления

Для проведения топографических работ нужно предварительно изучить все имеющиеся документы. Чтобы заказать топографический план, нужно предоставить нашим специалистам:

• выписку из ЕГРН на объект, на земельный участок — документ об аренде;
• копию паспорта;
• кадастровый паспорт;
• составленные ранее картографические материалы: схемы, топоплан, карту (при их наличии).

Если заказчиком является организация, то потребуется предоставить учредительные документы.

Сроки изготовления топоплана в нашей компании

Обычно на составление плана уходит около двух недель. Все сроки обсуждаются с заказчиком при составлении договора и техзадания. Мы работаем строго по договору и придерживаемся указанной даты.

Срок действия топографического плана

Топографический план действителен не более трех лет со дня создания. Его применяют при проведении проектных и строительных работ. После истечения трехлетнего срока потребуется составить новый план.

Что отображает готовый инженерно-топографический план

В отличие от любых других видов схем участков на топоплане отражаются рельеф и точные высоты каждого объекта.

Также с помощью условных знаков изображаются:

1. Инженерные коммуникации и сооружения (подземные или надземные).
2. Различные виды угодий: леса, поля, сады с точным указанием их очертаний, размеров и границ.
3. Водоемы. Обычно учитываются крупные водные объекты, небольшие отображаются, если их используют в качестве ориентира.
4. Здания и сооружения. Обязательно указываются их этажность, высота. Для разных типов строений существуют свои условные знаки.
5. Границы всех участков земли, изображенных на плане.
6. Дороги. С помощью различных знаков дорожные сети изображают подробно и полно.

На топоплане с помощью цвета и особых внемасштабных знаков отображают почвенный и растительный покров. Указываются объекты местности, которые могут служить ориентирами.

Почему стоит заказать топографический план в нашей компании

Компания ЛотосГео работает в сфере инженерных изысканий более 30 лет и за это время мы собрали дружную команду профессионалов с многолетним опытом работы и высокой квалификацией.

Нас выбирают, поскольку мы:

1. Заботимся о репутации, выполняем все работы качественно и в срок.
2. Учитываем интересы наших клиентов, практикуем индивидуальный подход к каждому обратившемуся к нам заказчику.
3. Предоставляем бесплатные консультации по всем видам работ.
4. Имеем оригинальные сертификаты, паспорта, лицензии и допуски к любым, даже самым сложным работам в Краснодаре и Краснодарском крае.
5. Используем собственную технику и современное оборудование, позволяющее вести работы качественно и оперативно.

Заказать топографический план, узнать стоимость услуг и получить консультацию можно по телефону или через форму обратной связи на нашем сайте.

Топографические карты для горного инженера

Немногие авторы трактатов и статей по инженерной тематике уделяют должное внимание топографическим картам. Утверждение особенно относится к горному машиностроению во всех отраслях. Даже те, кто обсуждал такие карты, касались этого предмета лишь в общих чертах. Поэтому в этой статье предлагается наметить несколько необычных, но важных взаимосвязей, которые имеют топографические карты и их побочный продукт, структурно-контурные карты, с современными методами разведки и разработки горных работ, когда факты, изображенные на таких картах, правильно интерпретируются. . Топография, как следует из этимологии слова, означает подробное описание конкретных мест. Письменные описания оказались менее эффективными, чем графические изображения, поэтому были предприняты попытки различными способами изобразить поверхностные особенности мест. Использованы линии и штриховки, нарисованы штриховки и, наконец, контурная топографическая карта. В значительной степени этот стиль карты является результатом требований инженеров. Он предназначен для удовлетворения их потребностей гораздо больше, чем потребности человека, не обученного инженерному делу. Фактически, средний человек получает лучшее представление о топографии местности из системы штриховки, чем из контурных карт. Так как карты составлены главным образом для использования инженером, то они должны, с одной стороны, удовлетворять его потребности, а с другой стороны, должны использоваться им в полной мере. Такие карты, если они составлены должным образом, точно изображают часть земной поверхности и должны представлять топографию лучше, чем это могло бы представить личное исследование местности без карты, потому что человек, проводящий такое исследование, видит только ограниченную часть поверхности в данный момент времени. время, и только приблизительно оценивает расстояния на глаз. Пусть инженер тщательно обдумает тот факт, что во многих случаях топографическая карта превосходит личное изучение особенностей поверхности объекта, потому что карта основана на тщательных инструментальных измерениях, тогда как глаз дает несовершенные данные, потому что их можно использовать только для для оценки, а не для измерения расстояний. Такая оценка часто ненадежна, так как зависит от физического состояния инженера. Когда он утомлен вечером, после тяжелого дневного блуждания, он смотрит на утес или крутой склон, по которому ему, возможно, придется взбираться, совершенно иначе, чем он смотрит на них свежим утром. Длинный горный склон при подъеме выглядит иначе, чем при спуске. Нередко путешественник, приближающийся к крутому склону горы с равнины, чувствует, что он постепенно спускается, тогда как на самом деле он поднимается по пологому склону. Это переживание настолько распространено, что в орошаемых горных районах ощущение выражается в заключении, что вода течет в гору. Этих знакомых опытов, несомненно, достаточно, чтобы продемонстрировать только что сделанное заявление о том, что, по крайней мере, в некоторых отношениях топографические карты дают лучшую информацию, чем полевые исследования.

То, что инженеры полагаются на топографические карты, подчеркивается следующей таблицей, составленной под руководством Главного географа на основе записей Геологической службы США, чтобы показать большое количество ежегодно приобретаемых карт, а также рост их использования:

Эта таблица показывает, что в настоящее время ежегодно закупается более полумиллиона карт для работы в нанесенной на карту части Соединенных Штатов, что составляет 38 процентов от общей площади. При той же скорости, если бы вся страна была нанесена на карту, спрос в течение года составил бы 1 400 000 карт. Кроме того, кажется очень консервативным считать, что по крайней мере половина карт, купленных в течение предыдущего года, также была бы использована. Исходя из этого предположения, а именно, что дополнительные карты могли быть проданы и что половина карт, проданных в течение предыдущего года, была использована, мы делаем вывод о потенциальном спросе на использование 2 000 000 топографических карт. Этот вывод не кажется необоснованным, потому что по мере того, как люди приучаются пользоваться топографическими картами, потребность в них возрастает, а по мере завершения строительства прилегающих территорий спрос увеличивается.

Как поверхностные, так и подповерхностные объекты теперь представлены контурными картами, первые — топографическими картами, а вторые — менее известными структурно-контурными картами. Поверхностные работы напрямую связаны с топографическими картами и лишь косвенно связаны со структурно-контурными картами, тогда как с подземными работами верно обратное. Поэтому в этой статье два типа карт будут рассматриваться более или менее независимо друг от друга. Кроме того, поскольку большинство горных инженеров знакомы с топографическими картами и их использованием, в этой статье обсуждаются только некоторые данные, представленные на топографических картах, но обычно игнорируемые инженером, потому что он не может правильно прочитать карту или использовать содержащуюся в ней информацию.

Одной из распространенных проблем как при разработке, так и при эксплуатации горнодобывающего предприятия является контроль подачи воды, которая должна использоваться, и защита имущества от любых излишков, в которых нет необходимости. Для многих растений паводковые воды близлежащего ручья представляют угрозу. Требуются годы измерений, чтобы определить полноводную стадию потока, но близкое приближение можно сделать другим способом. Зная размер водосборного бассейна и известное суточное количество осадков, можно приблизительно оценить стадию половодья ручья. В Соединенных Штатах наблюдения Бюро погоды дали нам данные об осадках для большей части страны. Другие факторы, такие как размер и характеристики водосборного бассейна, показаны на топографических картах. Таким образом можно получить два важных элемента решения водной проблемы. Но при правильной интерпретации карты можно получить больше данных, особенно в отношении наводнений. Если склоны крутые, сток происходит быстро, и ручьи быстро затапливаются, но если склоны пологие, течение воды более плавное, и можно ожидать более низких стадий половодья. Эти соображения не теоретические, а фактические. Они были реальными для инженеров Берлингтонской железной дороги несколько лет назад, когда пути были размыты наводнениями, а мосты были затоплены. Железнодорожные инженеры приступили к решению проблемы так же, как указано выше. Измерения дождемеров показали экстремальные количества осадков, которые можно было ожидать в данном районе на юго-востоке Небраски. Они знали характер почвы, лесопосадки и тому подобные факторы, контролирующие сток. Разумеется, стоки в результате осадков должны проходить под мостами железной дороги. Эти мосты должны быть определенного размера, чтобы вода могла течь под ними, чтобы избежать размывания грунта. Инженеры признали, что, обладая общим знанием условий и конкретными данными о количестве осадков, а также о размере и топографии водосборного бассейна, они могут точно оценить максимальное количество воды, которое можно ожидать при любом данный мост. Как говорилось ранее, они знали количество осадков, но не знали второго фактора, а именно топографии; поэтому железная дорога пошла на создание топографической карты бассейнов, впадающих в сторону железной дороги, чтобы они могли знать второй фактор и, таким образом, должным образом строить свои мосты.

Знание топографии водосборного бассейна применимо и другим способом. Снежные оползни уничтожили не один шахтерский лагерь. С ароматом сосны, окутывающим его в теплые летние дни, когда обычно рассматриваются претензии, инженер не в полной мере осознает опасность зимнего скопления льда и снега над рассматриваемым имуществом. Возможно, как было сказано выше, его точка зрения не может дать ему правильного соотношения склонов, которые могли бы предупредить его об опасности. слайды представляют угрозу. Мы также видели, что, когда лавина погружалась в узкую долину внизу, ширина опустошенной области уменьшалась, но разрушительная сила возрастала. Но все ли геологи и инженеры знают, что топографические карты дают данные для правильного расположения лагеря, чтобы предотвратить его разрушение снежными оползнями? Снег должен где-то скапливаться, а скользить он может только на крутых склонах. На топографических картах показаны размеры и уклон водосборных бассейнов и угол склонов, по которым будет перемещаться снег. Из этих данных можно получить надежные результаты.

Как правило, топографические карты используются в качестве общего руководства, а затем проводятся точные съемки в качестве основы для детальной работы; но во многих случаях вторая и более дорогая съемка не нужна, поскольку точное расположение точек можно определить по данным, показанным на топографических картах. В этой работе карта используется как основа, и к ней могут быть добавлены необходимые уточнения. Возможно, имеющаяся карта нарисована с 50-футовым расстоянием. контуры, в то время как 10 футов. интервал требуется для работы в руке. Если это так, карта может быть принята, и могут быть добавлены дополнительные контуры и другие уточнения. Обычно геолог руководствуется своей топографической картой, и эталонная карта заслуживает такого доверия, но даже хорошие вещи имеют свои ограничения. На 25 футов. На контурной карте обычно оценивается высота между двумя линиями. В этом случае погрешность не может превышать 25 футов. Точно так же горизонтальное положение является более или менее оценочным в определенных пределах, но инженер постоянно требует точных измерений, а не приближений. Хорошие топографические карты, подобные картам Геологической службы США, служат основой для этой точной работы.

Чтобы получить эти точные данные, инженеру необходимо повторить некоторые операции топографа в точках, где такие данные желательны. Для выполнения этой работы было сочтено удобным поместить топографический лист на планшет подходящего размера и использовать его как исходный лист; или, еще лучше, распечатать фотолитографию на хорошей рисовальной бумаге в масштабе, подходящем для работы. Инженер выходит на поле со своими шкотами, телескопической алидадой и штангой. Реперные отметки и станции триангуляции, показанные на листе, дают ему точки, по которым он может установить свое местоположение. Это важная особенность. Вот полезные данные, представленные на топографических листах и ​​редко принимаемые во внимание, но они дают основу для точной работы. Они содержат одни из лучших данных на листе, такие как станции триангуляции, дома, водонапорные башни, нефтяные вышки и т. д. Некоторые точки показаны только реперами, и сигналы должны быть установлены заново. Если это делается для инженера, когда он выходит на поле, он переходит к точке, местоположение и высота которой желательны, и ориентирует свой стол магнитным или трехточечным методом, находит свою точку по пересечениям и определяет свою высоту по вертикальным углам. . После того, как он определил место и высоту своей станции, он записывает наблюдения над обнажением жилы или пласта. До сих пор инженер работал в одиночку и при необходимости может продолжать это делать, но если его сопровождает помощник, который может выполнять функции штангиста или, что еще лучше, может управлять планшетом, инженер, выступающий в роли стержень, прослеживает обнажение и держит стержень в точках, которые необходимо определить. Оператор планшета смотрит на каждую станцию ​​​​стадиона и точно определяет местоположение и высоту. С помощью этих данных он может начертить обнажение жилы, если это то, что он прослеживает, хотя оно периодически обнажается, и определить его положение по отношению к сухопутным линиям, которые также показаны на листе. Кроме того, он может получить данные, из которых он может определить шаг вены. Для наглядности возьмем простую задачу, предположив, что инженер нашел три обнажения жилы, два примерно на одинаковой высоте на противоположных сторонах долины и третье на дне долины, на 500 футов ниже. . Если три падают на линию, жилка вертикальна, но если точка впадины падает по обе стороны от линии, соединяющей две другие, жилка падает в направлении этой точки на величину, равную расстоянию точки от линии. соединение двух точек по сторонам долины. В случае, принятом выше, если это расстояние точки от линии эквивалентно 100 футам, жила падает на 100 футов на 500 или на 20 футов на сотню.

Помимо контуров существует много дополнительных применений данных, но это обсуждение не продолжается, чтобы включить их.

Оставшаяся часть этой статьи относится к картам структурно-контурных, или картам, которые вполне можно назвать картами форм пластов, потому что они отображают форму пластов. Их обсуждение представлено в этой статье, потому что они очень тесно связаны с картами контуров поверхности в их построении, интерпретации и использовании. Такие карты востребованы на угольных месторождениях, и особенно на нефтяных и артезианских месторождениях, но применимы и к некоторым металлоносным районам. Методы построения такой карты варьируются в зависимости от условий, которые рассматриваются в некоторых геологических журналах; поэтому эта статья начинается с предположения, что карты были сделаны.

На этих картах, показанных на рис. 1, показано строение некоторых характерных пластов, таких как угольный пласт, нефтеносный песок или любой стойкий пласт. Контуры проводят на равных отметках ложа так же, как контуры поверхности проводят через точки на равных высотах поверхности. Синклинали — это впадины, так же как долины — впадины, а антиклинали — хребты в пластах, так же как горы и холмы — хребты суши. Чтобы проиллюстрировать отношение структурных контуров к топографическим контурам, предположим, что у нас есть пласты, сложенные в синклиналь и смежную антиклиналь, и что определенная сплошная толща является поверхностной породой над обеими. Тогда контуры конструкции и поверхности совпадают, если для них используется одна и та же базовая плоскость. Уровень моря обычно используется при построении обоих видов карт. Линии структуры и топографические изолинии точно совпадают. Теперь, если часть антиклинали подвергается эрозии и обломки частично заполняют долину без сопутствующего движения земной коры, контуры структуры остаются прежними, но контуры поверхности смещаются. На гребне антиклинали контуры поверхности показывают более низкие отметки, чем контуры структур, тогда как в долинах показано обратное. Однако при построении карты часть контурной карты структуры, представляющая гребень антиклинали, обычно показана пунктирными линиями, чтобы указать, что русла на самом деле не осталось и что его положение было предполагаемым. При корректировке предполагаемой эродированной поверхности контуры смещаются из прежнего положения совпадения в новое в зависимости от величины эрозии или отложений. Если синклиналь и антиклиналь простираются на север —

юг, контуры сооружения вытянуты в одном направлении; но если синклиналь заполнена так, что поверхность наклонена к северу или югу, топографические контуры простираются с востока на запад через контуры структуры. Разница высот любых двух линий в точке пересечения является расстоянием оконтуренных пластов от поверхности. Глубина в точках между контурными линиями может быть определена интерполяцией. Таким образом, если точка находится посередине между двумя контурами поверхности, высотами 2100 и 2150, ее высота считается равной 2125, а если та же точка находится на расстоянии двух пятых расстояния от 1150 футов. контур конструкции до 1200 футов. по контуру его отметка принимается равной 1170, а глубина залегания пласта ниже поверхности — разностью между 1170 и 2125, или 955 футов. Использование таких карт очевидно, и их точность удивительна. Одна такая карта, составленная М. Р. Кэмпбеллом из Геологической службы США, опубликована в фолио Мейсонтаун-Юнионтаун, № 82. Линии структуры нанесены на 50 футов. контурные интервалы, чтобы указать положение угля Питтсбурга к западу от хребта Лорел и угля Верхнего Фрипорта к востоку от этого хребта. Алмазное бурение и добыча полезных ископаемых после построения карты показали, что максимальная ошибка составляет всего несколько футов. Конечно, нет необходимости указывать горному инженеру на ценность такой карты при изучении горной проблемы. Предположим, что у него есть и карта поверхности, и карта структуры-контура, напечатанные на одной пластине, как это обычно бывает, тогда с одного листа он может выбрать возможные места для наземных работ, может сделать вывод о глубине залегания угля, если это угольная шахта, самая нижняя точка для дренажных целей, уклон для откатки и т. д.

Построение карт такого рода часто давало удивительно полезные результаты. Поэтому настоятельно рекомендуется, чтобы, когда это возможно, инженер, занимающийся такими проблемами, строил подтверждающие карты как для использования, так и для того, чтобы убедиться в своей правоте. Два примера, в которых решение инженера может быть ошибочным, приведены на рис. 2, чтобы проиллюстрировать эту необходимость. Предположим, необходимо пробурить нефтяную скважину, чтобы достичь самой высокой точки в нефтеносных песках антиклинали. Если антиклиналь симметрична, как на А, рис. 2, скважина должна быть заложена на гребне надводной части антиклинали. Если, однако, антиклиналь несимметрична, то местоположение по предыдущему предположению будет неудовлетворительным, как показано на B. Структурная карта нефтеносного песка покажет расположение самой высокой части нефтеносного песка. При построении одной из таких карт инженер обнаружил структуру в непосредственной близости от возможного местонахождения нефти, что указывает на то, что пласты образуют достаточно симметричную антиклиналь, но рассмотрение данных, полученных в окрестностях, убедительно показало, что гребень оконтуренного пласта был вынужден отклониться в сторону на глубине нескольких сотен футов от поверхности и не находился прямо под гребнем, как можно было бы предположить по поверхностным признакам вдоль антиклинали (С, рис. 2). Из этих соображений автор делает вывод, что структурно-контурные карты ценны для инженера, если они построены для него, но если он будет вынужден добавлять детали для себя, он получит от них большую ценность как при проведении надлежащих полевых наблюдений, так и в своих последующих интерпретациях. Конечно, такая работа без топографической карты бесперспективна; поэтому рекомендуется подготовка топографических карт из-за их полезности, помогающей инженеру получить правильное представление о поверхности, а также в качестве основы для изучения структурных отношений подповерхностных слоев.

Ф. А. Линфорт, Бьют, Монт. :— У меня не было возможности внимательно прочитать эту статью, но я хотел бы обратить внимание на возможное использование контуров на плоскостях разломов. Очевидно, что если удастся определить контуры поверхностей разломов, то мы сможем определить и оси впадин на поверхности разломов. Кажется вероятным, и есть примеры, указывающие на правильность этого предположения, что оси этих впадин могут быть направлением движения по разломам, и если это так, то это существенно поможет в обнаружении разломных рудных тел или отростков. руды на противоположных сторонах разломов. Несколько таких контурных карт разломов были предприняты для некоторых разломов района Бьютта, и те разломы, которые, как считается, имеют почти нормальное движение, показывают для осей этих впадин линию почти вверх и вниз в плоскости разломов. ошибка, но в тех случаях, когда выброс считается почти горизонтальным, мы находим, что оси впадин представляют собой почти горизонтальные линии. Другими словами, я полагаю, что движения по разломам будут более четко обозначены более крупными канавками на поверхности разломов, чем маленькими поверхностями скольжения и небольшими впадинами, которые видны, так что в этом смысле контурные карты могут быть полезны в геологии.

C.W. Goodale, Butte, Mont. :— Я получил письмо от мистера Вудраффа с просьбой принять участие в обсуждении его статьи, но у меня не было времени изучить статью. Я, конечно, могу добавить свое мнение к мнению всех присутствующих здесь инженеров, что топографические карты правительства очень помогают инженеру. Когда я посещаю новый район, первое, что я делаю, это проверяю, включен ли этот район в Геологическую службу США и выпущена ли топографическая карта. И я обнаружил, что некоторые из молодых инженеров часто заходят ко мне в офис, чтобы посмотреть, есть ли у меня такие карты. Я знаю, что в некоторых случаях составленные инженерами отчеты содержат копии этих топографических карт или вырезки из них. Я уверен, что топографические карты, предоставленные правительством, очень ценны для наших инженеров.

Э. П. Мэтьюсон, Анаконда, Монтана. :— Хочу выразить признательность за эти карты. Касательно вопроса, который не является предметом обсуждения перед этой аудиторией: недавно у меня была возможность помочь в выпуске туристической книги для автомобилистов по штату Монтана. Монтана — большой штат; большая его часть не обследована, и у нас нет карт всех уездов. Следствием этого является то, что многие из наших основных дорог в штате Монтана не отмечены на картах, поэтому мы не смогли соединить некоторые из основных дорог на наших туристических картах, и возникла мысль, что, возможно, топографические карты из Геологической службы США поможет нам. Мы немедленно отыскали топографические карты, покрывающие рассматриваемые районы, и, к нашему великому удовольствию, в большинстве случаев обнаружили четко обозначенные окружные дороги, и они были занесены в наши туристические книги.

E.W. Parker, Washington, D.C. :— Я не так хорошо знаком с Топографическим отделением Службы, как с другими, но сегодня с нами г-н Мэннинг, заместитель директора Бюро. из Шахт, и я думаю, что он сможет кое-что объяснить по этому поводу, если вы сможете поставить его на ноги.

Фургон. Х. Мэннинг, Вашингтон, округ Колумбия, : — Я без колебаний встаю на ноги, но я так много знаю о работе Топографического отдела Геологической службы, что едва ли знаю, с чего начать. Таким образом, я могу удостовериться перед вами в своей способности авторитетно говорить по этому вопросу, заявив, что я был членом топографического отделения Геологической службы более 20 лет. Однако я начну с ответа на вопрос, почему Геологическая служба США не проявила большей либеральности в топографическом картографировании Соединенных Штатов. Причина этого в том, что Конгресс не выделил достаточных ассигнований для обследования большей территории.

Я уволился из Геологической службы в 1910 году, и в то время она занимала около 33 процентов всей обследованной территории Соединенных Штатов. Однако некоторые из топографических съемок, охватывающих этот район, не соответствовали нынешним стандартам эффективности. Комментируя сделанное здесь заявление о точности тех топографических карт, сфотографированных в более крупном масштабе, я хочу сказать, что не всегда безопасно делать это увеличение фотографией или каким-либо другим способом, ибо такие увеличения подчеркивают любые ошибка, которая не заметна в меньшем масштабе, в котором была сделана карта. Карты следует пересматривать примерно каждые 10 лет не потому, что топография существенно изменится, а для того, чтобы время от времени добавлять культуру, такую ​​как дороги, дома и т. д.

Геологическая служба сегодня делает лучшие топографические карты, чем когда-либо прежде, и стоимость этих карт растет. В начале истории Survey стоимость создания этих карт составляла от 2 до 3 долларов за квадратную милю, а сегодня она стоит от 20 долларов и выше для горнодобывающих районов, причем стоимость за квадратную милю зависит от масштаба карты и площади. характер топографии.

Мистер Мэтьюсон . Разве не правда, что Служба уделяла особое внимание крупным минеральным районам?

Мистер Мэннинг :— Да, сэр, и я могу добавить, для сведения горных инженеров, правительство покончило со старой контрактной системой земельных или прямоугольных съемок. При существующей системе, когда работу выполняют государственные служащие, работающие на основе годового оклада, эти обследования точны, и, таким образом, исключаются все мошеннические ошибки.

Во время моего сотрудничества с Геологической службой я много лет работал в государственных землях штатов, и во многих областях определение углов участков, установленных контрактами, было трудным делом. Мне не всегда удавалось обнаружить, что миля — это квадратная миля. Мы из Геологической Службы всячески старались помочь вам в точном определении этих углов на топографических картах, но не всегда удавалось найти эти углы. Иногда нам казалось, что они находятся в их относительном положении, но углы либо были сдвинуты кем-то, либо они были неправильно установлены геодезистом. Политика правительства состоит в том, чтобы дать вам хорошую съемку, и надлежащая координация топографических съемок Геологической службой и прямоугольных съемок Земельным управлением Соединенных Штатов приведет к улучшению условий как с точки зрения точности, так и с точки зрения экономии.

Джон Гилли, Бьютт, Монтана. :— Я хотел бы поблагодарить Геологическую службу за большую помощь, которую она оказала горным инженерам на Западе. Находясь здесь более 33 лет, я видел начало этого и был знаком со многими людьми, которые действительно проводили исследования. Кроме того, я обнаружил, что директор службы геодезии всегда стремился сотрудничать с местными инженерами и принимать их предложения относительно важности выполнения той или иной конкретной работы в первую очередь. По этой причине мы получили возможность в Монтане провести довольно много топографических работ. Такие районы, как Бьютт, Хелена, Филипсбург, Боулдер и другие, в разное время играли весьма важную роль в горнодобывающей промышленности, и по нашей совместной просьбе мы всегда находили Службу вежливой, и они вели хорошую работу. Г-н Мэтьюсон и г-н Гудейл знакомы с случаем, который произошел в моей частной практике несколько лет назад в отношении потерянных углов, о которых говорил г-н Мэннинг. Поисковик фермы примерно в 12 милях к востоку от Бьютта, в районе Элк-Парк, пожелал узнать, где расположены его фермы — его 160 акров. Общественные обследования в этой местности в то время были весьма ограничены, и часто приходилось, если не знать расположение углов, пройти большое расстояние, чтобы начать с того, чтобы определить конкретный участок. При подаче заявления в офисе мы договорились о встрече, и я предложил ему поискать ближайший угол, который он мог найти, с которого мы могли бы начать. Он сказал: «Я всегда знал, что это будет полезно, и у меня есть тщательно устроенный уголок». Итак, через несколько дней я вышел туда по назначению, и, расцепив упряжку, я спросил, может ли он показать мне угол, который он нашел, и он сказал «Да», и он провел меня в свою каюту, и вытащил вниз столб размером 4 на 4, который он тщательно спрятал на стропилах своей каюты и правильно пометил. Я сказал: «Мне не нужен настоящий угол; где был настоящий угол? и он сказал, что это было где-то там, на лугу; что он не знал, где именно. Это идея некоторых из них. Несколько дней назад я был в районе Суон-Ривер, в котором Генеральное земельное управление расширяет свои исследования, и на тропе я встретил около 10 или 15 вьючных лошадей, нагруженных нынешним типом загона, который правительство сейчас устанавливает в тяжелая древесина, где она может быть уничтожена огнем. Это металлические столбы с закругленными концами, и, увидев их установленными, я, безусловно, полностью поддерживаю правительство, проводящее собственные изыскательские работы.

Мортимер А. Сирс, Колорадо, (сообщение секретарю) :— Mr. «Вклад Вудраффа напоминает прекрасную статью «Применение начертательной геометрии к задачам горного дела» Джозефа В. Роу. В последней работе подробно и на конкретных задачах показано, как можно использовать на практике топографические и структурные контурные карты.

Автор почти постоянно использует топографические листы, опубликованные Геологической службой США, и считает их очень ценными. Однако пользоваться этими картами следует с осторожностью, в связи с тем, что раньше они относились к астрономической базе и не были секционированы. Поэтому, из-за заведомо плохого состояния государственных межевания, трудно соотнести определенную точку на карте с определенной точкой на земле, так как тенденция состоит в том, чтобы предполагать регулярность сети, что далеко не правильно. В настоящее время топографические листы основаны на не менее точной съемке, но правительственные углы привязываются по мере нахождения, так что карты гораздо более пригодны для быстрого ознакомления. Кроме того, ориентируясь в незнакомой местности, следует помнить, что некоторые карты были опубликованы так давно, что многие из показанных дорог в настоящее время вышли из употребления или были размыты.

При расчете площади водосбора топографические листы обеспечивают точную и быструю основу для расчетов, особенно когда используется планиметр, и г-н Вудрафф очень правильно уделил этому вопросу значительное внимание.

При попытке определить линию обнажения, где мало обнажений и где приходится часто полагаться на записи глубоких колодцев, благодаря правильному использованию карт может быть устранен огромный объем работы.

Все, что вам нужно знать о топографической съемке

Введение

Топографическая съемка устанавливает физические характеристики и высоту заданного земельного участка . Он предоставляет очень точный план площади площадки, чтобы помочь лицам, принимающим решения, в различных секторах, включая все виды архитектуры и строительства, горнодобывающую промышленность и любую другую отрасль, в которой необходимы или желательны всесторонние знания физического пространства.

Топографическая съемка может помочь разработчикам получить полное представление о своем участке, чтобы избежать задержек и дорогостоящих ошибок, связанных с непредвиденными проблемами.

В Индии топографическая съемка оказалась бесценной в решении проблем с границами, которые в некоторых случаях продолжались годами. После завершения топографической съемки геодезист может наложить ее на юридическую границу, чтобы определить любые изменения с течением времени, которые вызвали неясность и споры.

Что такое топографическая съемка?

Топографическая съемка точно изображает данный участок земли в трех измерениях. В традиционном использовании топографическая карта показывает высоту, глубину, размер и местоположение любых искусственных или природных объектов, а также изменения или контуры высоты по всему участку. В современном использовании топографическая карта включает в себя создание данных о высоте в цифровой форме (ЦМР).

Топографическая съемка может включать следующие функции.

• Границы
• Здания и сооружения
• Уличная мебель (например, скамейки, почтовые ящики, телефонные будки, уличные фонари, светофоры и знаки, остановки общественного транспорта, общественные туалеты, памятники, общественные скульптуры и мусорные баки).
• Деревья, кустарники и растительность
• Водотоки (такие как реки, ручьи, пруды и озера)
• Высота и контуры земли
• Элементы дренажа
• Уровни воды
• Столбы инженерных коммуникаций и т. д.

Архитекторы, инженеры, строительные подрядчики, государственные органы и другие лица используют топографические карты для точной визуализации своих объектов для поддержки улучшения дизайна или разработки на сайт.

Какие существуют виды топографических съемок?

Топографические съемки классифицируются в зависимости от цели съемки и желаемого результата, например общая топографическая съемка, закладная, межевая съемка, исполнительная съемка, гидрографическая съемка, батиметрическая съемка.

Акт строительства

Все строительные проекты начинаются с Плана участка, в котором излагается план всего проекта, включая текущие и предполагаемые условия на данном участке.

Осмотр исполнительных работ гарантирует, что все сооружения построены должным образом и в точном соответствии с планом. Он используется для получения сертификата об окончании от местного органа.

Акт строительства Предоставляет важную информацию, которая требуется во время строительства и для последующих проектов. Они служат основой для записи всех изменений, полученных в ходе работы, для оперативного получения информации о любых изменениях конструкции.

Для существующих конструкций обследование исполнительного производства определяет, меняет ли структура или объект форму или перемещается. Это также k , известное как , исследование деформации.

Принимая трехмерные положения в определенных точках объекта, а затем выжидая перед повторным измерением и измерением точек, можно определить, смещается ли структура или перемещается и насколько.

Ипотечная съемка

Ипотечная съемка — это простая форма топографической съемки, обычно полезная для банков и кредитных учреждений, когда они предоставляют финансирование, чтобы показать, что никакие строения не посягают на собственность.

Гидрографические исследования

Гидрографические и батиметрические исследования относятся к подводной топографии. Батиметрические исследования касаются исключительно подводных профилей, измеряющих физические объекты водного объекта.

Гидрографические исследования собирают данные, относящиеся к любому водному объекту, и собираемые данные могут включать:

• Глубину воды.
• Контуры дна.
• Форма и особенности береговой линии.
• Характеристики приливов, течений и волн.
• Запись высоких уровней отметок.
• Физические и химические свойства воды.
• Расположение стационарных объектов.
• Ориентиры для навигационных целей.

Он собирает информацию для инженерных целей или управления ресурсами, таких как гидроэлектростанции, строительство доков и гаваней, управление ирригацией и контролем за наводнениями и т. д.

Какие этапы включает в себя топографическая съемка?

Процесс топографической съемки включает:

1. Сбор информации о проекте и требованиях заказчика.
2. Планирование графика и ценообразования
3. Сбор данных обследования на местности
4. Обработка данных и подготовка окончательного отчета по обследованию
5. Перекрестная проверка старшим сотрудником
6. Передача итогового отчета по обследованию заказчику.

Сколько времени занимает топографическая съемка?

Каждый участок уникален, поэтому нет однозначного ответа на вопрос, сколько времени занимает топографическая съемка. Продолжительность процесса топографической съемки может занять от одного дня до недели и более в зависимости от:

1. Район проекта
2. Сложность местности.

Но, как ориентир, вы можете ожидать, что топографическая съемка займет от 1 до 5 дней с использованием тахеометра, который часто можно увидеть на обочинах дорог на штативах.

В наши дни многие топографические съемки выполняются с помощью дронов. Технология дронов значительно ускорила съемку и составление планов.

Наиболее трудоемкая топографическая съемка влияет на общую стоимость межевания. После оценки времени проекта вместе с клиентом планируется рабочий график, включая дополнительные ресурсы для достижения определенного этапа проекта.

Как используются топографические съемки?

Топографическая съемка обычно используется для:

• Строительных и архитектурных проектов
• Восстановление окружающей среды и благоустройство.
• Для выполнения нормативных требований строительных норм.
• Руководство по устройству дренажных канав.
• Складские и объемные расчеты.
• Новое дорожное образование.
• Когда земля разрабатывается для одной цели, она используется для другой цели.

Кому нужна топографическая съемка?

Архитекторам требуется топографическая съемка для создания 2D- и 3D-проекта строительного проекта. Этот проект может быть представлен лицам, принимающим решения, на утверждение до начала разработки.

Инженеры могут использовать топографическую съемку, чтобы увидеть высоту поверхности земли и определить, есть ли необходимость в выемке и засыпке для изменения уровня собственности.

Предположим, что строительная площадка ограничена значительными топографическими проблемами, такими как крутой уклон, существующие искусственные сооружения или другие проблемные условия. В этом случае топографическая съемка помогает до начала строительства убедиться, что предложенный проект будет работать в этих условиях. Правительственные агентства также используют топографическую съемку при разработке и обеспечении соблюдения правил строительства и зонирования, оценки существующей инфраструктуры и необходимых изменений, а также рассмотрения экологических проектов. Другие отрасли, такие как лесное хозяйство, геологи, гидрологи и формовщики, также используют топографическую карту.

Почему топографическая съемка так важна для архитекторов?

Архитекторы ожидают, что точные топографические данные участка их клиента помогут разработать их проект с учетом местности. Точный обзор всех особенностей имеет важное значение для планирования, проектирования и строительства. Любые неисследованные функции могут привести к дорогостоящим задержкам на любом этапе разработки.

Влияет ли топография местности на архитектуру?

Да, конечно, рельеф местности влияет на архитектуру. Земля является основной опорой здания. То, как структура сочетается с ландшафтом, является жизненно важной частью внешнего дизайна. Если вы строите на участке с большим уклоном, архитектор должен учитывать уклон участка при определении высоты чистового пола и иметь несколько уровней входа для входа и выхода из здания. Даже в городских условиях, где участок относительно плоский, топография все еще остается проблемой. Иногда становится еще важнее проверить ровную местность, чтобы убедиться, что у вас есть достаточный уклон на прилегающих поверхностях для отвода воды от здания.

Нужна ли мне топографическая съемка?

Топографическая съемка необходима, если вы планируете какой-либо землеустроительный или строительный проект, от простой пристройки к вашему дому до совершенно нового поместья. Во многих регионах это также требование закона.

Какие преимущества я получу от топографической съемки моего участка?

• Предположим, вы получаете правильную информацию на ранней стадии проекта, используя топографическую съемку или любую другую топографическую съемку. В этом случае это может значительно сэкономить время и снизить эксплуатационные расходы.
• Топографическая съемка предоставит вам точные размеры земли и даст вам четкое представление о вашем существующем состоянии участка.
• Топографическая съемка поможет принять решения относительно планирования новых зданий, изменения положения ваших текущих границ и разработки схем дренажа для вашего участка.
• Проведение топографической съемки обеспечивает большую уверенность в любом запланированном развитии за счет снижения риска дорогостоящих ошибок, связанных с рельефом местности, которые вы могли бы совершить, не имея точной картины своего участка.
• Если у вас есть правильное представление о топографии вашей земли, у вас будет лучшее представление о состоянии земли и его потенциальном влиянии на тип строительства, которое вы могли бы там построить.

Используется ли специальное оборудование для проведения топографической съемки?

Топографическая съемка выполняется с использованием:

• Тахеометр
• Цифровой нивелир
• DGPS с кинематикой в ​​реальном времени (RTK)
• Дронная фотограмметрия
• Лидарная система

В зависимости от спецификации проекта и условий местности эти технологии используются совместно или взаимозаменяемо.

Как читать топографическую карту?

Геодезисты могут представлять топографические данные в нескольких форматах; выход зависит от требований клиента.

Как правило, топографическая карта содержит следующие детали.

Масштаб карты:  Карты бывают разного масштаба, охватывая территории от всей земли до небольшого участка.

Контурный интервал (вертикальный масштаб):  Все геодезические карты имеют горизонтальный масштаб, тогда как топографические карты также имеют вертикальный масштаб для определения точки в трехмерном пространстве.

Горизонтальные линии: Горизонтальные линии определяют высоты местности и линии на карте, полученные из соединяющихся точек одинаковой высоты.

Ниже приведены общие свойства контурных линий:

• Горизонтали не пересекаются пополам.
• Близко расположенные контурные линии описывают крутые склоны, контурные линии, расположенные далеко друг от друга, обозначают пологие склоны.
• Изолинии направляются вверх по долинам и образуют букву «V» или «U» там, где они пересекают ручей.

Символ севера:   Направление на север указано в верхней части карты.

Легенды:  Легенда на топографической карте объясняет, что обозначают символы, линии и цвета карты.

Линия сетки:   Сетка — это регулярный набор параллельных линий, пересекающихся под прямым углом и образующих квадраты; он определяет точные позиции. Это помогает точно определять топографические объекты на земле (или на карте).

Сколько стоит топографическая съемка?

Опять же, это очень сильно зависит от размера и сложности задачи. Стоимость топографической съемки во многом зависит от времени, которое нам нужно потратить на проект. Чем больше дней потребуется для прохождения опроса, тем выше будет цена. Время обследования будет зависеть от

• общей протяженности земли.
• Насколько хорошо видна земля.
• Уровень детализации и точности.
• Расположение участка.
• Современное состояние местности.
• Используемая технология.

В качестве ориентира вы можете ожидать, что цены будут начинаться примерно с 6000 индийских рупий + налог на товары и услуги для небольшого опроса.

Современные топографические съемки, выполняемые дронами, обычно требуют только одного оператора и могут быть выполнены в кратчайшие сроки, поэтому обычно это более доступный вариант. Время по-прежнему будет иметь значение, но цены начинаются примерно от 50 000 индийских рупий + налог на товары и услуги за простой опрос.

Посмотрите в этом блоге, как снизить стоимость опроса по вашему следующему проекту.

Как найти подходящего специалиста по топографии?

Из-за финансовых рисков, связанных с планированием участка и инвестированием, вам нужны специалисты в этой области, которые могут защитить вас. Несмотря на то, что все геодезисты являются профессионалами, у вас могут быть определенные стандарты при выборе правильного геодезиста для обследования вашей собственности. Ниже приведены несколько советов, которым вы можете следовать:

• Проверьте учетные данные — конечно, вы хотели бы выбрать квалифицированного геодезиста.
• Обратите внимание на опыт. Учетные данные — это хорошо, но опыт лучше.
• Спросите о рабочей этике. Этика играет важную роль в установлении рабочих отношений между вами и вашими геодезистами; следовательно, это должно быть одной из ваших главных забот.
• Спросите о доступности. Общение является важнейшим аспектом любых ваших отношений, будь то личных или профессиональных.
• Будьте в курсе репутации ваших потенциальных геодезистов. Это касается многих вещей, от качества работы до профессиональных отношений с клиентами.
• Определите стоимость услуг – хотя это не должно быть вашей единственной заботой, цена, безусловно, важна.

Наше портфолио RVS включает опросы для нескольких крупных клиентов. Мы гордимся тем, что используем новейшие технологии для предоставления высококачественных и точных топографических карт по доступным ценам. Каким бы ни был ваш проект землеустройства или строительства, если вам нужна быстрая и доступная топографическая съемка, давайте поговорим.

Вывод на вынос

Топографическая съемка показывает особенности земли и ее высоты и имеет большое практическое значение. Перед началом любого инфраструктурного проекта крайне важно провести топографическую съемку. Любой инфраструктурный проект не может быть успешным, если высота и особенности земли не учитываются в планах развития, благоустройства или строительства. Топографическая съемка незаменима, потому что детали, которые они предоставляют, могут полностью изменить проект строительства. Если вы хотите начать проект и провести топографическую или другую съемку, свяжитесь с нами сегодня.

Все, что вам нужно знать о топографических съемках

Опубликовано 2 мая 2019 г. 6 мая 2021 г. by John MacIntyre

Что означает топография?

Топография — это изучение формы и особенностей поверхности земли. Топография местности относится к формам и особенностям поверхности на земле и их расположению. Традиционные определения требуют топографической карты, чтобы показать как естественные, так и искусственные особенности.

Что такое топографическая съемка и каковы цели этого вида съемки?

Топографическая съемка собирает данные о природных и антропогенных особенностях земли, а также о ее рельефе. Постоянные элементы, такие как здания, заборы, деревья и ручьи, точно определяют землю и ее границы. Контуры земли и уровни точек показывают высоту местности. Топографические карты используются архитекторами, инженерами, строительными подрядчиками и другими лицами для точной визуализации своих объектов и содействия развитию.

Существует ли более одного типа топографической съемки?

В зависимости от цели съемки и желаемого результата, можно выбрать один из нескольких типов топографической съемки, в том числе генеральная съемка, межевая съемка и съемка для строительных проектов. Кроме того, в зависимости от требуемого масштаба карты и местоположения объекта, например, городской или сельской местности, съемку можно классифицировать по уровню точности.

Расскажите об этапах топографической съемки?

Типичный процесс топографической съемки включает:

1. Сбор информации, т. е. включаемая географическая область, уровень детализации, точность и вывод данных
2. Планирование графика работ и ценообразования
3. Сбор данных обследования на объекте
4. Обработка данных и подготовка окончательных результатов обследования
5. Внутренний контроль качества старшим сотрудником
6. Доставка окончательных результатов обследования клиенту

Сколько времени занимает процесс опроса?

Продолжительность процесса топографической съемки зависит от размера охватываемой области и сложности исследуемой местности. После того, как мы рассчитали время, которое потребуется, программа работ согласовывается с клиентом. Это может включать дополнительные ресурсы для достижения определенного этапа программы проекта или другого крайнего срока.

Для чего бы вы использовали топографическую карту?

Обычно топографическая съемка используется в качестве основы для проектных решений. Архитектору или инженеру-консультанту потребуется точный цифровой план участка для создания хороших проектных и строительных чертежей. Съемка и данные также могут быть использованы для других целей, включая новые жилые комплексы, новые схемы дорог, представление земельного кадастра или объемные расчеты.

Используете ли вы какое-либо специальное оборудование для топографической съемки?

Роботизированные тахеометры обычно используются для детализации объектов на месте. Все точки съемки измеряются прибором со встроенным списком кодов объектов. Например, геодезист может связать точки съемки, чтобы создать контур здания с определенным кодом. Также можно использовать GPS и лазерное сканирующее оборудование, в зависимости от характеристик участка и рельефа местности.

Как читать топографическую съемку?

Топографическая съемка может быть представлена ​​в нескольких форматах; результат зависит от потребности клиента. Например, если клиенты представляют опрос для целей Земельного кадастра, то для соблюдения требований требуются конкретные масштабы и выходные данные. Однако стандартным выводом является AutoCAD dwg, а 3D-данные также могут быть представлены в Revit.

Почему топографическая съемка так важна для архитекторов?

Архитекторам требуются точные цифровые данные об объекте их клиента для надлежащего проектирования своих заказов с уровнем детализации или спецификацией, адаптированными к цели исследования.

Тщательное изучение всех особенностей имеет решающее значение для планирования, проектирования и строительства. Любые неисследованные функции могут привести к дорогостоящим задержкам на любом этапе разработки.

Сколько обычно стоит топографическая съемка?

Стоимость основана на времени, которое нам нужно потратить на проект. Время рассчитывается исходя из протяженности площади участка, рельефа местности и видимости. В спецификации также будут перечислены функции, которые нам необходимо исследовать, что также учитывается в наших расчетах.

Кто ваши самые постоянные клиенты?

У нас есть широкий круг клиентов, которые пользуются нашими услугами, от архитекторов, инженеров и подрядчиков до строителей и частных лиц. У нас прочная репутация в отрасли благодаря предоставлению точных данных в срок и в рамках бюджета. Клиенты доверяют нам доставку.

Чтобы обсудить с нами ваш проект и узнать, может ли топографическая съемка принести пользу, позвоните нам или напишите нам по адресу [email protected].

Топографическая съемка | Методы, процедура и использование топографической съемки

Содержание

В этой статье мы обсудим топографическую съемку. 1. Введение топографическая карта. Под топографией понимается форма или конфигурация земной поверхности.

Основное назначение топографической карты — указать трехмерные отношения рельефа любого заданного участка земли. Таким образом, на топографической карте взаимное расположение точек изображается как по горизонтали, так и по вертикали. Изображение перепада высот называется рельефом.

На плане относительные высоты точек могут быть представлены штриховкой, линиями формы или контурными линиями. В дополнение к рельефу на топографической карте изображены природные объекты, такие как ручьи, реки, озера, деревья и т. д., а также искусственные объекты, такие как шоссе, железные дороги, каналы, города, дома, заборы и границы собственности.

Топографические карты очень важны для планирования и проектирования большинства инженерных проектов, таких как расположение железных и автомобильных дорог, проектирование ирригационных и дренажных систем, развитие гидроэнергетики, размещение промышленных предприятий и городское планирование. Топографические карты также очень полезны при управлении военными действиями во время войны.

  2. Способы изображения рельефа

Система, используемая для отображения рельефа на топографической карте, должна выполнять две задачи:

(i) пользователь карты должен уметь интерпретировать карту как модель местности, и

(ii) она должна также предоставлять определенную информацию о высотах точек, показанных на карте. Рельеф может быть представлен на карте штриховкой, линиями формы, тонировкой или контурными линиями.

Штрихи представляют собой систему коротких линий, проведенных в направлении склона. Для крутого склона линии тяжелые и расположены близко друг к другу, а для пологого склона они тонкие и широко расставлены. Хотя штриховки показывают форму поверхности, они не дают точной информации о высоте. Контурная линия — это воображаемая линия на земле, соединяющая точки с одинаковой высотой. Это линия, по которой поверхность земли пересекается ровной поверхностью.

Рельеф на топографической карте наиболее часто и точно изображается горизонталями. Линии формы напоминают контуры, но прорисованы не с такой точностью. Каждая линия формы представляет собой высоту, но не определяется достаточным количеством точек, чтобы соответствовать стандарту точности, обычно требуемому для горизонталей. Линии формы иногда используются на картах, предназначенных для целей навигации, чтобы показать пики и вершины холмов вдоль побережья.

Рельеф или возвышения также могут быть обозначены тонировкой. Область, расположенная между двумя выделенными контурами, окрашивается одним оттенком, между двумя другими – другим оттенком и т.д.

3. Процедура топографической съемки

Полевые работы при топографической съемке состоят из трех частей:

(i) установление горизонтального и вертикального контроля,

(ii) и

(iii) определение местоположения таких деталей, как реки, ручьи, озера, дороги, железные дороги, дома, деревья и т. д.

Установка горизонтальной и вертикальной системы управления является наиболее важной частью и является первым шагом при топографической съемке, поскольку три координаты точки (т.е. две координаты в расположении ее по горизонтали и одна координата в вертикальной плоскости к горизонтальной плоскости) могут быть установлены или измерены только при расположении ее вертикально относительно датум) относительно хорошо связанных горизонтальных и вертикальных систем управления.

(1) Горизонтальный контроль

Горизонтальный контроль формирует основу съемки, из которой выводятся контуры и другие детали. Когда площадь, подлежащая обследованию, небольшая, горизонтальный контроль может состоять из одной единственной станции, и расстояние и направление каждой точки могут быть измерены относительно этой станции. Когда площадь относительно велика, горизонтальный контроль может состоять из хода или ряда соединенных ходов.

Траверсы могут проходить с помощью рулетки-компаса, планшета или рулетки-транспорта, в зависимости от протяженности местности. Иногда длину сторон траверса определяют с помощью измерений стадионов, особенно на неровной местности.

Стадионный ход, таким образом, используется при обследовании неровного участка среднего размера. При очень обширных съемках горизонтальный контроль может быть либо простой, либо очень сложной системой триангуляции, при этом дополнительный контроль обеспечивается ходами, соединяющими станции триангуляции.

Второстепенные траверсы иногда выполняются вместе с планшетом. В равнинных и густых лесных районах, где триангуляция невозможна или очень дорога, первичный горизонтальный контроль может быть установлен путем точного прохождения.

(2) Вертикальный контроль

Вертикальный контроль устанавливает основу, относительно которой определяются перепады высот. Этот контроль очень важен, так как на топографической карте должен быть указан рельеф или третье измерение.

Целью вертикального контроля является определение высот основных контрольных пунктов или установка уступов вблизи них и с удобным интервалом. Схемы спиртового уровня высокого порядка используются для определения высоты, точно определяющей положение всех контрольных точек.

Тригонометрическое нивелирование часто используется для переноса высот от точных нивелирных схем к триангуляционным станциям, причем эти станции обычно располагаются на высоких командных точках, а нивелиры проходят, насколько это возможно, по ровной или пологой местности. Затем устанавливается вторичный вертикальный контроль путем определения высот точек траверса или реперных точек вблизи них. Это можно установить тахеометрическим методом или спиртовым нивелиром.

При использовании нивелира отметки контрольных точек могут быть определены путем выполнения контуров уровней или могут быть установлены реперные точки в таких положениях, чтобы их можно было увидеть с ближайших горизонтальных контрольных точек. Для грубой работы можно использовать барометрическое нивелирование.

(3) Расположение деталей

После локализации или установки горизонтального и вертикального контроля деталь располагается от контрольных точек путем измерения углов и расстояний до тех точек, которые должны появиться на готовая карта.

Три координаты любой точки (или детали) могут быть определены или вычислены путем измерения

(i) направления этой точки от контрольной точки,

(ii) расстояния точки от контрольной точки и

(iii) высота точки. Углы можно измерять с помощью компаса или транзита, или графически с помощью планшета. Расстояние можно измерить цепью или рулеткой или определить по тахеометрическим наблюдениям.

Высота точки может быть получена с помощью уровня руки или уровня инженера или может быть рассчитана по стадиям или горизонтальным расстояниям и вертикальным углам. Карта готовится путем нанесения сначала контрольных точек, а затем деталей. контур 9Далее рисуется 0036 линий и затем условными знаками изображается рельеф.

  4. Использование топографической съемки

Топографическая съемка используется для:

а. Подготовка топографических карт.

б. Используется при построении топографических (поперечных) профилей.

в. Он также используется для установления вертикального и горизонтального контроля для точного определения местоположения.

Dream Civil Team

Образовательная платформа Института Наба Будды

Важность проведения топографической съемки

Что такое топографическая съемка?

Топографическая съемка часто является первым шагом при покупке, разработке или оценке земли. Эта форма наземной съемки показывает точное местоположение как антропогенных, так и природных объектов, но, в отличие от большинства съемок, ее внимание направлено как по вертикали, так и по горизонтали. Целью топографической съемки является определение перепадов высот на земельном участке, что дает нам обширную информацию об объекте. Во многих случаях топографическая съемка является важным шагом в планировании землепользования, поскольку не все районы подходят для всех проектов.

Когда нужна топографическая съемка?

Большинство людей хотят получить как можно больше информации перед началом проекта, и топография не является исключением. Высота над уровнем моря оказывает значительное влияние на удобство использования земли, и ошибки в этом отношении могут привести к вашему падению (каламбур). Однако, если вы можете найти проблемы до того, как станет слишком поздно, часто есть простое решение (например, перемещение мест строительства, добавление надлежащего дренажа, выравнивание земли и т. д.). Хотя всегда полезно провести топографическую съемку, в некоторых случаях это абсолютно необходимо.

Приобретение полосы отвода

Приобретение полосы отчуждения — это распространенный способ покупки земли у другого юридического или физического лица. Как правило, одна сторона передает полные права на имущество в обмен на справедливую денежную компенсацию. Топографические особенности собственности играют важную роль в том, для чего эта земля может быть использована; соответственно, вы захотите узнать о любых возможных проблемах до инвестирования в недвижимость. Это особенно верно для предприятий, надеющихся осваивать участки земли; было бы позором потратить несколько миллионов на землю, в конечном счете непригодную для строительства.

При установке систем управления стоком

Сток — это избыточная вода в результате орошения, осадков и таяния снега. Земля поглощает часть этой воды, но большая ее часть под действием гравитации втягивается в близлежащие источники воды. Во время своего путешествия вода разрезает ландшафт, в конечном итоге достигая и наполняя реки и озера.

Сток является естественным явлением (и даже может быть полезным для окружающей среды), но плохо управляемая ирригационная система может нанести ущерб. Сточные воды собирают всевозможные вещи, когда они движутся вниз, включая бактерии, отходы, минералы или, что еще хуже, загрязняющие вещества, такие как масло, жир и пестициды.

Если вы планируете приобрести землю, вам может понадобиться провести топографическую съемку, чтобы выяснить закономерности эрозии. Даже незначительные изменения высоты могут оказать сильное влияние на землю; если вы знаете путь воды, вы можете соответствующим образом скорректировать, как вы планируете использовать собственность.

Профилирование

Одним из способов борьбы с проблемой стока является профилирование, процесс изменения формы поверхности земли путем перемещения камней, растений и почвы. Сортировка может предложить ряд преимуществ, особенно для ирригации и управления водными ресурсами. Фермеры часто оценивают свою землю, чтобы она больше подходила для их ирригационной системы. Конечно, важно отметить, что почва должна оставаться достаточно глубокой, чтобы корни могли получать необходимые им питательные вещества.

Оценивание чрезвычайно полезно, но если делать это бессистемно, оно может принести больше вреда, чем пользы. Без четкого понимания топографии земли вы столкнетесь с риском нестабильности почвы, чрезмерной эрозии, проблем с дренажем и, в крайних случаях, с разрушением естественной среды обитания.

Дренажные трубы

Не все земли имеют достаточно естественного внутреннего дренажа, поэтому могут потребоваться дренажные трубы, чтобы предотвратить перенасыщение земли сильными дождями. Это характерно для плоских или затонувших земель, плотных почв или чрезмерно соленой земли.

Поверхностный дренаж, соответственно названный, представляет собой удаление избыточной воды с поверхности почвы. Часто поверхностный дренаж предполагает создание нисходящего уклона, по которому может проходить вода.

Подземный дренаж, хотя и более дорогой, обычно является лучшим вариантом, если уровень грунтовых вод довольно неглубокий. Здесь под землей устанавливаются перфорированные трубы, чтобы удалить лишнюю воду и впоследствии понизить уровень грунтовых вод. Затем трубы переносят воду к назначенному выходу, как правило, к травянистому водотоку или канаве.

Крупные инфраструктурные проекты

Ни при каких обстоятельствах вы не хотите строить большие здания или дороги на структурно неустойчивой земле. К счастью, если вы знаете, с чем имеете дело в плане топографии, есть много способов сделать эту землю более подходящей для инфраструктуры.

Для слишком крутых участков может потребоваться планировка перед началом строительных проектов. Вам также может понадобиться наклон земли, чтобы вода стекала от зданий или другой инфраструктуры, чтобы предотвратить скопление. Однако для большинства крупных инфраструктурных проектов вам потребуется провести топографическую съемку до покупка земли. Топография собственности играет огромную роль в определении того, для чего эта земля может быть использована; чем больше вам нужно будет изменить наклон, тем больше вам придется потратить.

Восстановление окружающей среды

Топография также оказывает серьезное воздействие на окружающую среду; горные хребты могут изменить характер ветра и дождя, на больших высотах более низкие температуры, каньоны усиливают ветры (и сопутствующую эрозию) и т. д. Хотя мы не можем полностью предотвращают разрушение окружающей среды, наблюдение за изменениями топографии с течением времени может пролить свет на то, с чем мы имеем дело. Это особенно важно для больших участков земли. Существенные объекты, как правило, имеют большой разброс по высоте, что означает, что они содержат ряд уникальных экосистем.

Эффект Манделы, пожалуй, самый сильный, когда дело касается природы; даже кажущиеся незначительными изменения в земле могут навсегда изменить экологический ландшафт. По этой причине крайне важно, чтобы мы очень внимательно следили за воздействием нашего землепользования на окружающую среду. К счастью, с помощью топографической съемки мы можем не только отслеживать наше влияние, но и работать до реверс тоже самое. Одним из примеров этого является то, как мы боремся с вырубкой лесов. Топографические карты могут показать, где были вырублены деревья, как в результате изменилась топография, а также получить достаточно информации о том, как вернуть эту экосистему к жизни.

Разрешительные требования

В зависимости от местоположения некоторых земель может потребоваться топографическая съемка для планов сохранения. Это может произойти, когда органы власти имеют ограничения на вмешательство в местную флору и фауну. В этих ситуациях вам обязательно понадобится разрешение и, вероятно, план замены растительности, которую разрушает строительство.

Строительство — еще один сценарий, в котором вам может понадобиться топографическая съемка для выполнения требований разрешений. Слишком крутая или неустойчивая земля обычно не зонируется под застройку — она представляет слишком большой риск для безопасности. Топографический план может доказать, что земля пригодна для застройки; а если нет, то по крайней мере будете точно знать, что нужно сделать, чтобы привести землю в рабочее состояние.

Проведение топографической съемки с помощью MapRight

Для начинающего картографа создание топографической съемки может показаться сложной задачей. С MapRight это не обязательно. Наша удобная платформа позволяет вставлять фотографии и видео, проводить границы, создавать пользовательские базы данных, включать и выключать слои, привязывать планы местности к картам и многое другое. Наши карты основаны на технологии ГИС, поэтому вы можете доверять полученным данным. Используя MapRight, вы не только получите доступ к топографическим данным и контурным линиям для любой собственности, но также сможете быстро собрать информацию о водных объектах, информацию о собственности, соседние объекты и многое другое.

Если вы думаете, что создать всеобъемлющую, точную карту, которой легко поделиться, всего за три минуты невозможно, значит, вы, очевидно, не пробовали MapRight. Начните бесплатную 7-дневную пробную версию сегодня, чтобы начать!

Создайте свою первую карту за 3 минуты

Зарегистрироваться

Запросить демонстрацию

Топографические карты полигонов — статьи и ресурсы

30 ноября 2020 г.

Инженеры полигонов в своей проектной работе в значительной степени полагаются на топографические карты. На топографических картах представлены контуры высот, известные как контурные линии, для изменений поверхности земли. Геодезические компании создают контурные линии, выполняя наземную съемку, съемку с обнаружением света и определением дальности (лидар) или аэрофотосъемку. Во всех случаях топографические карты создаются на основе стандартной системы координат.

Горизонтальные системы, основанные на геодезических координатах по всему миру, могут обновляться каждые несколько лет или десятилетий. Примером горизонтальной системы координат является Североамериканская система координат (NAD). Датум — это формальное описание формы Земли и точка привязки системы координат. Используя систему NAD, инженеры могут выполнять горизонтальные измерения с учетом информации о точках привязки.

NAD 27 и NAD 83 — это две версии системы NAD с немного разными предположениями и измерениями. Точка с определенной широтой и долготой в датуме NAD 27 может находиться в десятках футов от точки с такой же широтой и долготой в датуме NAD 83.

Широта и долгота начальной точки (триангуляционная станция Meads Ranch в Канзасе) определяют датум NAD 27. Направление линии между этой точкой и указанной второй точкой и два измерения определяют сфероид. И наоборот, NAD 83 Datum использует более новый определенный сфероид, Геодезическую систему отсчета 1980 года (GRS 80). GRS 80 — это геоцентрическая или геоцентрическая система отсчета, не имеющая начальной точки или начального направления.

Точно так же вертикальные системы предоставляют геодезистам средства для измерения вертикальных измерений на основе стандартной системы. Примерами вертикальных исходных данных являются Национальные геодезические вертикальные исходные данные 19.29 (NGVD 29) и North American Vertical Datum 1988 (NAVD 88).

При использовании топографических карт инженеры по твердым отходам обращают особое внимание на стандартную систему координат, используемую для создания топографической карты, которая предоставляется им для проектной работы. Инженеры захотят проверить наличие дополнительных топографических карт, используя другой датум для того же участка. Проверка исключает возможность возникновения несоответствий в проектной документации.

Как правило, стандартная система, установленная для свалки, остается неизменной для согласованности топографических карт, созданных за прошедшие годы. Если стандартная система должна быть изменена, задокументируйте преобразование, предоставив ее инженерам по твердым отходам, работающим на объекте. Информация о преобразовании полезна для преобразования инженерных планов, чтобы старые планы не устарели и не стали непригодными для практической инженерной работы.

Инженер по твердым отходам, который впервые начинает работу на существующей свалке, особое внимание уделяет стандартной системе (горизонтальной или вертикальной). Инженер хочет убедиться, что время, затрачиваемое на создание проектной документации и планов, не потрачено впустую. Для достижения оптимальной эффективности владельцы полигонов, заключающие контракты с новыми инженерами по твердым отходам, должны предоставить информацию о переходе со старой системы на новую после начала действия контракта.

Национальная система пространственных отсчетов США NAD 83 (2011/MA11/PA11) эпохи 2010.00 представляет собой уточнение данных NAD 83 с использованием данных сети очень точных приемников GPS на постоянно действующих опорных станциях (CORS). Согласно Стратегическому плану национальной геодезической службы на 2019 год, новая Глобальная навигационная спутниковая система (GNSS) заменит Национальную систему пространственной привязки NAD 83 и NAVD 88 в 2022 году.-2023. GNSS будет опираться на глобальную систему позиционирования и гравиметрическую модель геоида, полученную в результате проекта Gravity for the Redefinition of the American Vertical Datum (GRAV-D). Целью новых систем является более легкий доступ и обслуживание, чем NAD 83 и NAVD 88, которые полагаются на физические цели обследования, которые со временем ухудшаются.

Инженеры по твердым отходам должны быть осведомлены о предстоящих изменениях, чтобы при необходимости адаптировать проекты площадок и проконсультироваться с владельцами и операторами полигонов, чтобы узнать о любых реализациях на их объектах.

Об авторах:

Али Хатами , доктор философии, PE, LEP, CGC, является директором проекта и вице-президентом инженеров SCS. Он также является нашим национальным экспертом по проектированию свалок, обеспечению качества строительства и свалкам с повышенной температурой. Он имеет более чем 40-летний опыт исследований и профессионального опыта в области механического, структурного и гражданского строительства. Доктор Хатами более 30 лет занимается проектированием и выдачей разрешений на гражданские/твердые отходы/экологические проекты, такие как системы управления поверхностными водами, дренажные сооружения, полигоны твердых бытовых отходов, полигоны опасных твердых отходов, полигоны низкоактивных радиоактивных отходов.
