Исполнительные съемки в строительстве: Исполнительная съёмка при строительстве зданий и сооружений

Исполнительные съемки при строительстве сооружений

• Полезная информация
• 08.02.2018

Значение исполнительной съемки

При строительстве объектов огромную роль играют исполнительные съемки, это объясняется тем, что кроме как выявить отклонения от заданного согласованного проекта они призваны обеспечивать сам процесс строительства, внося в него при необходимости коррективы.

Исполнительные съемки являются частью строительного процесса, ей подлежат все конструктивные элементы строящегося объекта. Почему для исполнительных съемок так важна идеальная точность? Все просто – потому что от этого зависит устойчивость всего строящегося сооружения, а также точность работ на всех без исключения этапах строительства.

Этапы исполнительной съемки

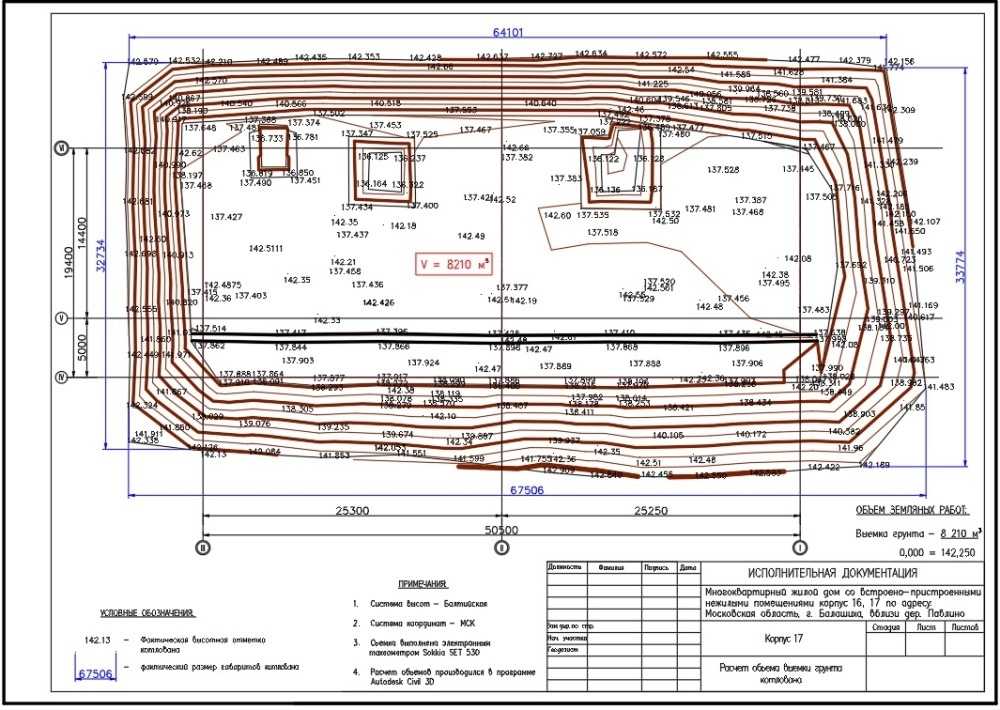

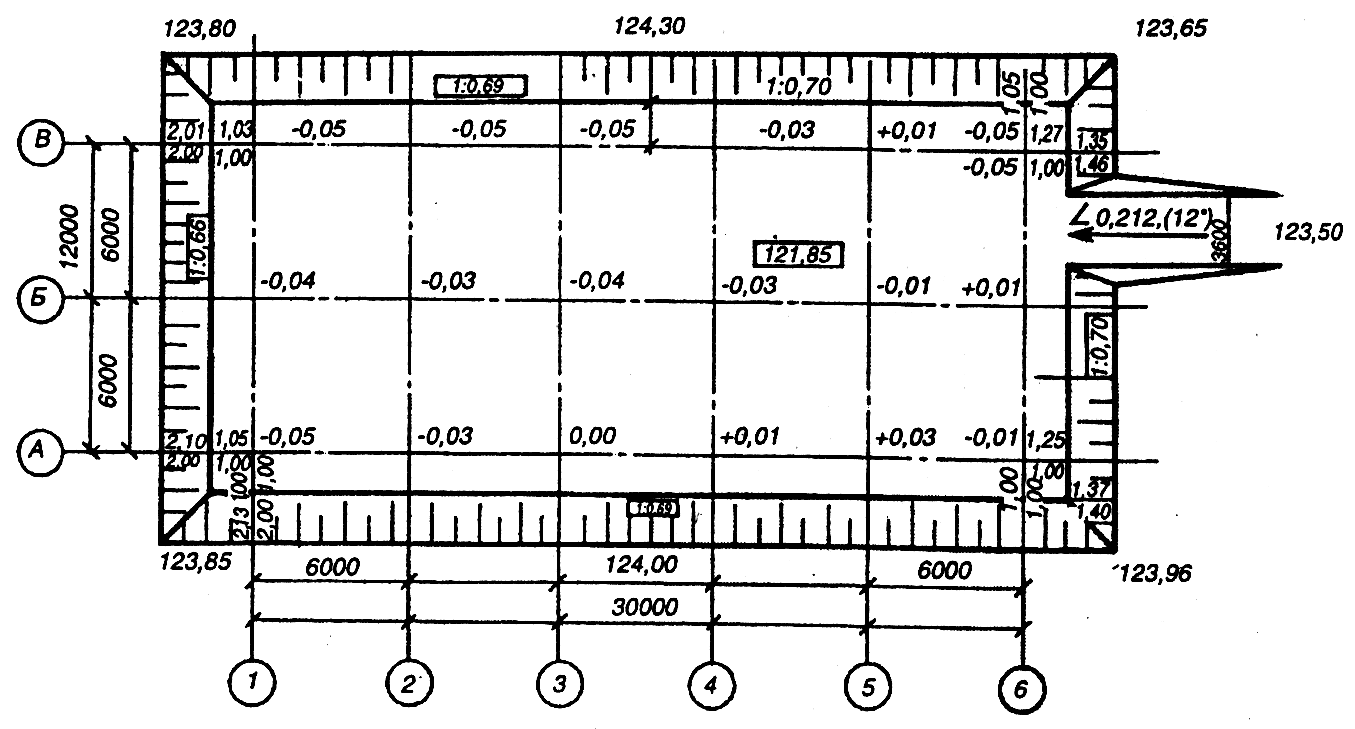

1. Этап нулевого цикла, когда исполнительные съемки выполняется на стадии котлована и возведения фундамента, а в последствии, и технического подполья.
2. Этап монтажа монолитных фундаментов, тут съемка необходима после завершения процесса бетонирования, когда бетон уже полностью застыл. Процесс строится таким образом: разбивочные оси переносят на фундаменты, и приступают к измерению их положения. Их поверхность нивелируют в точках, где оси через каждые пять метров. Если фундаменты не монолитные, а сборные, процесс строится таким же образом.
3. Этап строительства надземной части сооружений, на этой стадии осуществляется поэтажная исполнительная съемка.

Разные типы зданий – разные методы съемки

В промышленном строительстве также осуществляют съемку опорных устройств, положение которых в плане определяется по отношению к монтажным осям, а по высоте по отношению к маркерам площадки.

При строительстве крупнопанельных сооружений измеряются расстояния от боковых граней до самих разбивочных осей, и в обязательном порядке отклонение панели от вертикальности.

В каркасных сооружениях необходимо рассчитать смещение колонн относительно разбивочных осей и вертикали. Определение положение стенок осуществляется подобным образом.

В монолитных и кирпичных сооружениях  в первую очередь делают проверку положения стен относительно параллелей осей, а вертикальность и горизонтальность определяют по высоте через некоторый отступ (интервал).

Когда речь идет о строительстве лифтовых шахт, то необходимо в первую очередь определять вертикальность их стен. Ну и разумеется сами их размеры.

Исполнительная съемка подкрановых путей

Когда необходимо выполнить исполнительную съемку подкрановых путей, то данный процесс выполняется на протяжении всего  срока эксплуатации, а не только при их строительстве.

В этом случае производится измерение расстояний между осями рельсов и их прямолинейности, далее определяется  разность  между головками двух и одного рельса.

Исполнительная съемка технологического оборудования

Исполнительную съемку технологического оборудования необходимо производить уже после установки оборудования с помощью специальных геодезических методов. Далее осуществляется контроль положения оборудования относительно технологических осей: делается это по специальным знакам (маркерам), которые и определяют геометрические оси.

Все результаты проведения исполнительных съемок  переносят на схемы геодезических документов, основой которых являются чертежи проектной документации

ООО «Геодезическая компания Будущее» готова выполнить любые инженерно-геодезические задачи качественно и оперативно. Мы применяем индивидуальный подход в работе с нашими клиентами, проводим любые геодезические работы и предлагаем максимально широкий перечень услуг, экономя Ваше время и деньги.

Контрольно исполнительная съемка инженерных сетей

Перейти к содержанию

Search for:

Для чего проводится исполнительная съемка на объекте строительства и когда она просто необходима.  Для того чтобы определить фактическое расположение конструкции или подземных коммуникаций, а также чтобы выявить отклонения от проектно-сметной документации.

Содержание

1. Исполнительная съемка в Сочи
2. Контрольно исполнительная съемка
3. Исполнительные съемки в строительстве

Исполнительная съемка в Сочи

Нашими геодезистами готовится полный комплект исполнительной документации как на бумаге, так в электронном виде. При выполнении работ по исполнительной съемке специалисты применяют самое современное и высоко технологичное оборудования. Это позволяет определить точные цифры имеющихся отклонений и отработать методику для их устранений.

К тому же, требования по оформлению исполнительной документации в строительстве очень жесткие и не всегда служба ПТО и геодезисты организации компетентны в этих требованиях. При сдаче объекта в эксплуатацию необходимо представить приемочной комиссии пол тонны документов и качество ее должно быть превосходным.

Контрольно исполнительная съемка

Бывают случаи, когда Заказчик, а это как правило не компетентный в строительстве человек, вынужден оплатить выполненные подрядчиком работы по строительству на основании исполнительной документации представленной подрядчиком вместе с платежными документами. Но как определить качество и соответствие выполненных работ, если на бумаге подрядчика все красиво отражено!

Вот тут и приходит на помощь Заказчику наш специалист. Он перепроверит весь объем выполненных работ на соответствие факта с проектом. Представит сличительную ведомость с выявленными несоответствиями по объекту или какой то конструктивной части. На основании данных исполнительной съемки можно смело обращаться к лицу осуществляющему строительство с претензиями и требовать  от подрядчика устранения нарушений за свой счет.

Исполнительные съемки в строительстве

Как правило такая практика очень распространена, когда объемы работ просто огромные, подрядчик в таком варианте развития событий просто работает по принципу “Косяк на косяке”.

Экономьте свои деньги! Лучше один раз все перепроверить, чем заплатить за работу, а потом выявить недостатки и искать исполнителя, которого можно и не найти вообще. После огромных объемов большинство подрядных организаций просто ликвидируются!

Не теряйте время зря – заказывайте услугу ИСПОЛНИТЕЛЬНАЯ СЪЕМКА в компании ИНЖГЕО СОЧИ просто позвонив нам по телефону на сайте
