Понятие о плане местности | География 5 класс
Понятие о плане местности
План урока
- Дать определение понятия «топографический план»
- Рассмотреть область применения планов местности
- Дать определение понятия «условные знаки»
- Изучить особенности условных знаков плана местности
- Изучить обозначение направлений на плане местности
Цели урока
- Знать определения понятий «топографический план», «условные знаки»
- Знать, для чего используют планы местности
- Знать особенности условных знаков плана местности
- Уметь определять направления и взаимное расположение объектов на плане местности
Разминка
- Попробуйте изобразить план своего класса.
- Какие значки и цвета вы выберите для изображения объектов на этом плане? Почему?
Рис. 1. План пришкольного участка
Представим: мы объясняем кому-то, как добраться до определённого места. Часто проще нарисовать схему, чем рассказывать что-то, размахивая руками.
На схеме объекты обозначаются очень упрощенно — квадратики, линии, кружочки и т. п.
Планы местности составляются на основе определённых правил. Этим занимаются топографы.
Рис. 2. Аэрофотосъемка
Топографический план
— изображение на плоскости небольшого участка земной поверхности в уменьшенном виде с помощью условного обозначения.
Топографические планы используются, когда необходима подробная схема небольшой области земли. Это может быть дачный участок, план дома или любого помещения. Также подобные планы составляются на основе топографической съёмки, аэрофотоснимков и космических снимков.

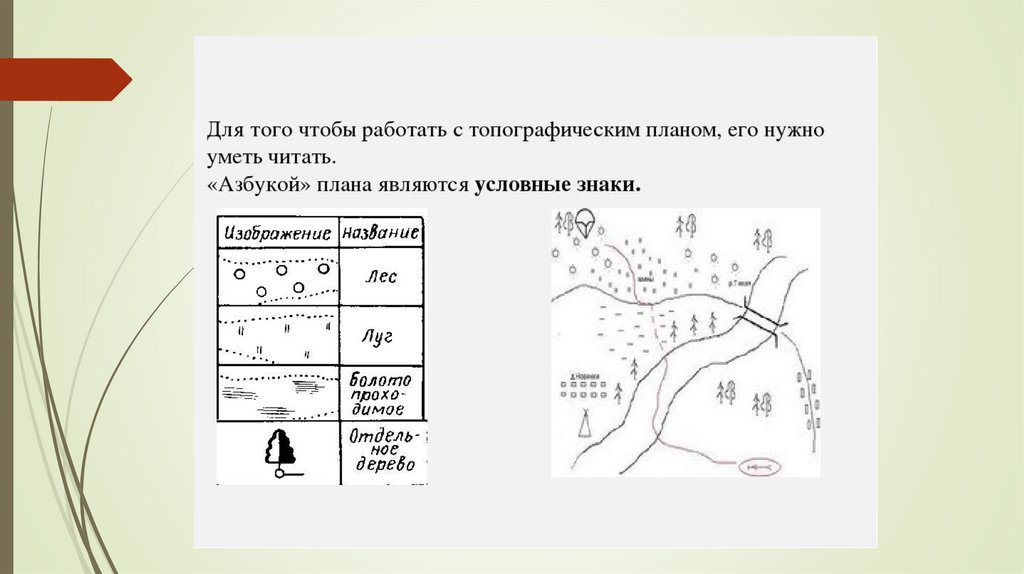

Условные знаки
— «азбука» топографического плана, символы, которыми на плане изображаются объекты.
Иногда условные знаки могут напоминать очертания самих обозначаемых предметов. Каждому природному объекту на плане соответствует определённый цвет: лесу — зелёный, реке, озеру, болоту — голубой. Границы крупных по площади территорий (леса, поля и др.
) обозначаются пунктиром.
На планах местности направление на север обозначают стрелкой. Если же она отсутствует, то направления определяют по краям плана: верхний край — северный, нижний — южный, правый — восточный, левый — западный.
Вывод
План местности — один из видов изображений поверхности Земли, небольшого её участка. Для плана местности существует собственная система условных знаков. Топографические планы очень подробные и применяются в разных сферах человеческой деятельности.
Рис. 3. Отображение местности: а — аэрофотоснимок; б — топографическая карта
Контрольные вопросы
1. По плану местности на рисунке 3 определите, в каком направлении течёт река Каменка.
2. По плану местности на рисунке 3 определите, в каком направлении от населённого пункта Дубки находится школа.
3. По плану местности на рисунке 3 определите, какие объекты расположены восточнее автомобильной дороги.
Топографический план местности — презентация онлайн
Похожие презентации:
Регионы Российской Федерации
Демографическая проблема
Страны мира. Италия. (2 класс)
Геофизические исследования скважин
Страна Италия
Моя родина Кыргызстан
Проект по географии «Развитие Дальнего Востока в 21 веке» (9 класс)
Магнитные аномалии
Игра-викторина «Путешествие по Беларуси»
Создание национального парка в Танзании
Решение практических задач.
Составила: Томилова Ирина Георгиевна
– учитель географии.
Г. Екатеринбург
?
и мельче
?
1
2
У какой карты масштаб крупнее? Объясни.
5. ПЛАН МЕСТНОСТИ – ВИД ТОПОГРАФИЧЕСКИХ КАРТ, масштаб его — 1: 10.000 и крупнее.
Напиши именованный
масштаб
МАСШТАБ 1: 5.000

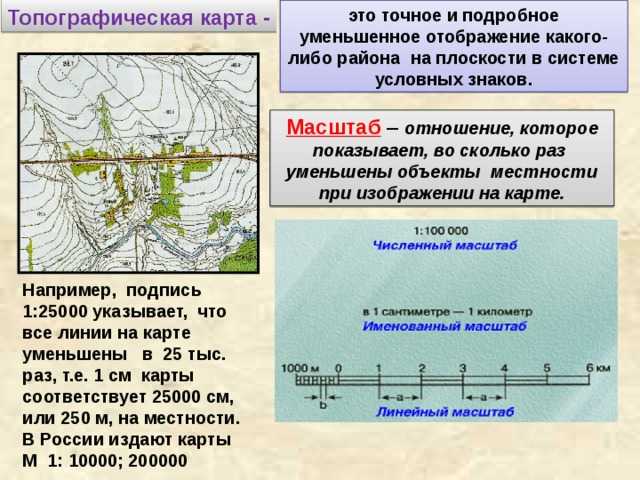

6. Топографический план местности и топографические карты.
• 1.На них местность изображается подробнее, потому что они
………..масштабные (вставь недостающую часть слова в начале).
• 2.На топографических картах местность уменьшена мало – от 200.000
раз и крупнее, т.е. В 100.000 раз, 50.000 раз, 25.000 раз, … (дополните
своим примером)
• 3.Уменьшение изображения объектов показывают в виде масштаба
(что это такое?) – 1: 100.000; 1: 25.000. Что означают эти числа?
• 4.Масштаб топографического плана от 1:10.000 и крупнее.
Например: …..?
• 5.Какие единицы измерения длины имеют ввиду в численном
масштабе?
• 6.Переведите численный масштаб в именованный: 1:500.000. Какой
будет карта с этим масштабом? ( мелкомасштабной,
среднемасштабной, крупномасштабной)
7. Условные знаки
Проложи маршрут из Снегового до оз. Глубокого , опиши его, используя знания условных
знаков, сторон горизонта. Вычисли путь с помощью масштаба.
3
2
1.
6
7
11
16
21
4
8
17
22
10
9
14
13
12
5
18
19
23
24
15
20
25

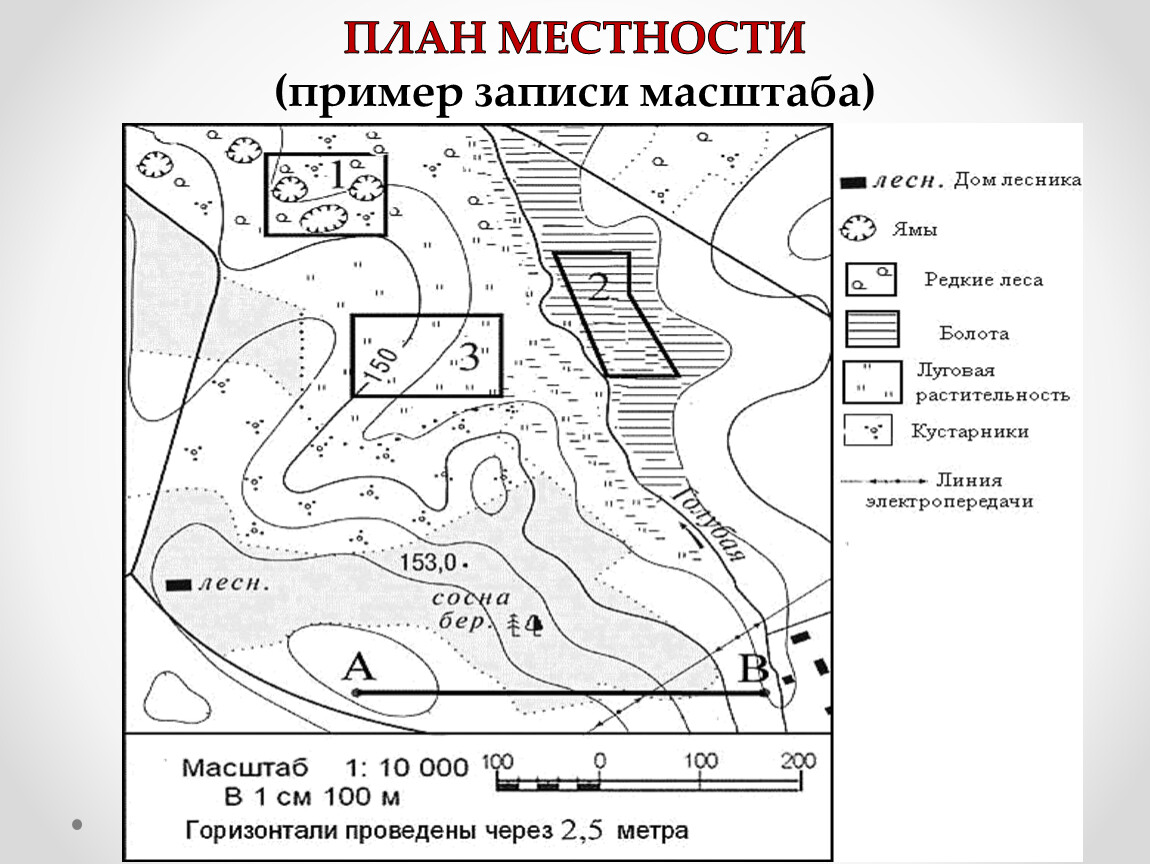

Масштаб 1: 5.000
Напишите именованный масштаб и линейный.

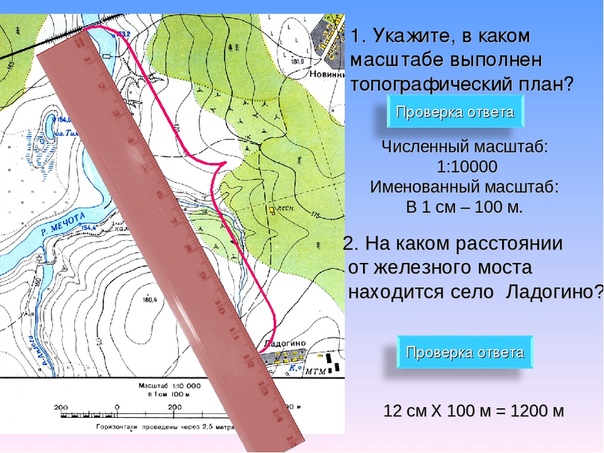

Сделай описание
маршрута от Ладогино до оврага напротив пристани.
Определите чему равно расстояние на местности от точки А до точки В, от школы
до родника ( изображение должно быть 100%, измеряйте по линейке и при помощи
Масштаба определите расстояние).
Что можно узнать о реке Быстрой по плану местности? Где располагается лес? Дайте его
характеристику. Какую протяженность имеет самый большой овраг?
Сравни топографические планы по масштабу. Сделай выводы.
Определите по карте расстояние на местности по прямой от родника до
геодезического знака. Измерение проводите между центрами условных
знаков. Полученный результат округлите до десятков метров. Ответ запишите
в виде числа. ( при 100% изображении)
Определите направления от метро Геологическая до ст. Свердловск-Сортировочный,
до оз. Шарташ, до аэропорта Кольцово и от аэропорта до Берёзовского и Верх-Исетского
пруда.
Как располагаются относительно Кремля известные достопримечательности Москвы?
English
Русский
Правила
Как читать топографическую карту
Выходить за дверь? Прочтите эту статью о новом приложении Outside+, доступном для участников на устройствах iOS!
Загрузите приложение.
Овладейте искусством навигации, и вы никогда больше не будете использовать свой путь. В нашем 7-частном курсе по навигации в отдаленных районах на платформе Outside LEARN вы узнаете все, что вам нужно знать для навигации по тропам и без них, от использования GPS и цифровых карт до поиска пути по старой школе с помощью бумажной карты и компаса. Присоединяйтесь к классу сейчас и учитесь в своем собственном темпе.
Когда вы в последний раз планировали пешую прогулку без компьютера, телефона или устройства GPS? Серьезно подумай. Если вы не преданный олдскулер, возможно, это было не так давно.
Если ваши навыки работы с картами заржавели, пришло время их освежить. Карты и компасы являются лучшими резервными копиями для вашей навигационной системы (не требуется батарея или сотовая связь) и дадут вам представление о местности, по которой вы идете, чего вы просто не можете получить, следуя за гаджетом. Что еще более важно: делая это так, как это делали туристы 50 лет назад, вы получаете больше доверия к тропе.
Топографические карты идеальны для пеших туристов. Они отличаются от других карт тем, что очерчивают трехмерный ландшафт: его контуры, высоты, топографические особенности, водоемы, растительность и многое другое.
Подробнее: Не потеряйтесь с нашим курсом по навигации в отдаленных районах на улице УЗНАТЬ
Зачем мне нужна топографическая карта?
Упрощенные карты маршрутов, такие как изображения в формате JPEG, которые вы можете найти на веб-сайте национального парка, не всегда содержат всю информацию, необходимую для полной навигации. Нет данных о высоте, нет магнитного склонения и не так много символов. Если вы заблудитесь, эти карты маршрутов не помогут вам найти выход. Топографическая карта также предлагает богатую информацию для ориентирования. Он показывает не только высоту и расстояние, но и рукотворные сооружения и изменения в растительности. На топографической карте достаточно информации, чтобы заранее спланировать всю поездку, а также быстро сориентироваться.
Топографические карты показывают местоположение и высоту в одном документе. (Фото: Stramyk через Getty Images)
Анатомия топографической карты
Контурные линии
Тонкие коричневые линии, извивающиеся вокруг топографической карты, являются контурными линиями. Все точки на одной контурной линии находятся на одной и той же высоте над уровнем моря. Думайте о контурной линии как о замкнутой петле: следуя контурной линии на земле, вы не будете двигаться ни вверх, ни вниз, и в конечном итоге вернетесь в исходную точку. Когда вы идете пешком, вы проходите через контурные линии, а не остаетесь вдоль одной из них, как если бы это была тропа. Проверьте легенду вашей карты на наличие контурного интервала, который говорит вам, сколько футов по вертикали друг от друга (обычно 40 футов).
Контурные линии позволяют вам делать выводы об общих характеристиках местности по их узорам. Вот что вы можете увидеть на топографической карте:
Крутой склон на топографической карте.
A. Крутой рельеф
Скученные участки горизонталей
Пологий склон на топографической карте
B. контурные линии
C. След
Черный, пунктирная линия
D. Крутизна
Зигзагообразная тропа
E. Гребень
долины
Утес на топографической карте
F. Утес
Сверхконцентрированные линии
G. Грунтовая дорога
Черная пунктирная двойная линия
Овраг на топографической карте
H. 90 031 Овраг
V-образные контурные линии , указывающие к возвышенностям
I. Железнодорожные пути
Сплошная черная линия со штриховкой
J. Ручей
Сплошная синяя линия
К.
Водопад
Одинокий синий люк, пересекающий ручей
Вершина на топографической карте
L. Вершина
Контурная линия образует небольшой круг раскрыть каждую деталь местность. Утес высотой 20 футов или ров глубиной 30 футов могут существовать между двумя контурными линиями высотой 40 футов, и вы не узнаете об этом, потому что это никак не будет обозначено на карте. Поскольку контурные линии измеряются через равные промежутки времени, между двумя контурными линиями можно обнаружить большие перепады высот местности.
Маршрут, который поднимается вверх по пологому ручью к вершине хребта, может выглядеть идеально на карте, но представлять собой непроходимую путаницу поваленных деревьев, оставленных зимним штормом, когда вы пытаетесь пройти по нему пешком. Гибкость, таким образом, является ключевой навигацией по любой карте.
Индексные линии и линии интервалов
На топографической карте можно заметить как тонкие, так и толстые контурные линии, причем каждая пятая линия толще остальных.
Эти толстые контурные линии называются индексными линиями . В какой-то точке на индексной линии вы можете увидеть метку, показывающую высоту. Например, линия с пометкой «6500» означает, что точка на карте находится на высоте 6500 футов над уровнем моря.
Более тонкие, немаркированные контурные линии между индексными линиями называются линиями интервала . Используйте отметку, отмеченную на индексных линиях, для расчета отметки интервальных линий. На карте с 40-футовым контурным интервалом линия интервала внутри индексной линии будет на высоте 6540 футов над уровнем моря. Линия интервала за пределами индексной линии будет указывать на 6460 футов над уровнем моря.
Топографическая карта, показывающая общие черты
Цвета на топографической карте
Красный: Надпечатка на главных и второстепенных дорогах. Также используется для обозначения геодезических объектов, принадлежащих Государственной земельной службе США.
Черный: Искусственные или культурные объекты.
Синий: Элементы, связанные с водой.
Коричневый: Горизонтали и номера высот.
Зеленый: Элементы растительности. Как правило, более темные цвета означают более густую растительность, а более светлые области указывают на редкую растительность или даже на открытую местность.
Белый: Редкая растительность или ее отсутствие. По сути, он указывает на любую характеристику ландшафта , кроме для деревьев или воды, включая пустыню, траву, песок, скалы, валуны и так далее.
Фиолетовый: Изменения, внесенные в карту с использованием аэрофотоснимков. Геологическая служба США больше этого не делает, но существующие карты могут иметь фиолетовые версии.
Масштаб топографической карты по сравнению с реальностью
Масштаб — это относительное расстояние карты от реальной жизни. Масштаб указан в легенде карты и обычно показывает отношение дюймов карты к реальным дюймам земли.
Например, масштаб 1:25 000 означает, что 1 дюйм на карте эквивалентен 25 000 дюймов — или чуть менее 0,4 мили — в действительности. (Этот масштаб используется на большинстве топографических карт Геологической службы США.) Первое число, дюймы карты, всегда равно 1,9.0003
Масштаб показывает, насколько детализирована карта. Топографическая карта в масштабе 1:10 000 показывает меньшую территорию и является более подробной, чем карта в масштабе 1:25 000, потому что она больше увеличена. Важно знать, насколько детализирована ваша карта, когда вы планируете маршрут. . Карта в масштабе от 1:50 000 до 1:100,00 показывает меньше деталей, но может помочь вам понять общий ландшафт, водосбор и сеть троп региона, в котором вы находитесь.
Карты также имеют репрезентативный масштаб 0006 , который помогает визуализировать расстояния в милях или километрах и гораздо полезнее, чем измерение вашего дневного похода или похода дюйм за дюймом. Используйте кусок веревки или линейку компаса, чтобы измерить свой маршрут на карте с репрезентативным масштабом.
Чтение топографической карты является важным навыком в дикой природе. (Фото: Питер Кейд через Getty Images)
Чтение легенды
Легенда находится в углу страницы и определяет различные символы на карте. Вот что вы можете найти:
Исходные данные: Где и когда была сделана карта. Убедитесь, что карта не устарела, и постарайтесь получить самую последнюю версию.
Масштаб: Относительное расстояние на карте по сравнению с расстоянием в реальной жизни.
Интервал контура: Изменение высоты между каждой линией контура. Эти линейные интервалы обычно указывают на 40-футовое изменение высоты и точно показывают, насколько крутым будет этот участок тропы.
Магнитное склонение: Истинный север отличается от магнитного севера, которому следует ваш компас. Разница между магнитным севером и истинным севером в данной местности есть склонение. Это варьируется от места к месту, и необходимо настроить компас, прежде чем отправиться в поход.
Если вы не приспособитесь к склонению, вы можете сбиться с курса на сотни миль.
Ключ цвета: Различные цвета на карте часто показывают характер растительности. Как правило, более темные цвета означают более густую растительность, тогда как более светлые области означают редкую растительность или даже открытую местность. Водоемы обычно голубые.
Клавиша символа: Большинство топографических карт используют символы для обозначения определенных объектов. Ключ также может объяснить, что означают различные стилизованные линии, например те, которые обозначают границы, реки и ручьи, трубопроводы, дороги или железные дороги.
Некоторые другие символы, которые вы можете найти на топографической карте, которые будут определены в легенде, включают: резервуары для воды, здания, карьеры, пещеры, водопады, ледники, морские береговые линии и многое другое.
В сочетании с компасом топографическая карта поможет вам с легкостью ориентироваться.
(Фото: Майк Пауэлл через Getty Images)
Подготовка к путешествию с помощью топографической карты
Топографическая карта является жизненно важным инструментом для планирования любого похода. Это поможет вам спланировать маршрут, узнать, что вас ждет впереди, и быть готовым.
Следы обычно отображаются в виде тонких черных линий, а дороги — в виде более толстых черных или красных линий. (Ключ должен помочь вам различать их.) При планировании маршрута следите за контурными линиями. Вы не хотите планировать маршрут, который ведет вас через скалу, на которую вы не можете взобраться, или через линию хребта, к которой вы не подготовились. Как правило, вы также захотите иметь представление о том, насколько крутым будет поход. Найдите пути вокруг любых достопримечательностей, которые вы не хотите пересекать, и определите лучшие маршруты для восхождения на любые вершины.
Выбрав маршрут, измерьте расстояние до него с помощью весов. Использование веревки, а не поверочной линейки, даст вам гораздо более точную оценку расстояния, поскольку она будет включать в себя изгибы и повороты тропы.
Вы не хотите измерять серию переключений как одну прямую линию.
Используйте символы на карте для обозначения источников воды, опасных мест, которых следует избегать (например, шахтных стволов), и изменений в растительности. Эта информация также поможет вам выбрать лучшие места для кемпинга и свести к минимуму риски для безопасности.
Практика ведет к совершенству
Чем больше вы практикуетесь в чтении топографической карты, тем меньше вероятность, что вы заблудитесь. Держите карту под рукой во время похода и следуйте своей траектории. Записывайте ориентиры, которые вы проезжаете, и оценивайте, где вы регулярно бываете.
Используйте смартфоны и GPS как средство обучения, а не полагайтесь на них. Когда вы привыкнете к ориентированию с помощью топографа и компаса, сверяйте свои расчеты с картографическим приложением, таким как Gaia GPS (доступно бесплатно для участников Outside+) на вашем смартфоне. Совпадает ли ваше предполагаемое местоположение на топографической карте с местоположением, указанным на вашем телефоне? По мере того, как вы практикуетесь в ориентировании, ваши расчеты должны становиться более точными.
Вы никогда не должны полагаться исключительно на технологии GPS для навигации без запасного плана.
Благодаря контурным линиям топографические карты отлично подходят для того, чтобы определить, на какой высоте вы находитесь. (Фото: Игорь Дан через Getty Images)
Где взять топографическую карту
Топографические карты можно найти в самых разных источниках. Тот, который вы выберете, зависит от места, в котором вы путешествуете, и от того, хотите ли вы выделить конкретную информацию.
Геологическая служба США
Вы можете загрузить карты из Геологической службы США и бесплатно распечатать их в различных форматах. Они обновляются каждые три года.
Местные органы власти
Многие национальные парки, национальные леса, государственные парки и другие общественные земли составляют подробные карты своих земель. Посетите их веб-сайт или местные офисы, чтобы узнать, есть ли у них топографические карты.
Специализированные компании
Эти компании часто производят карты для более популярных районов.
Иногда они выделяют характерные для туристов особенности, такие как кемпинги в отдаленных районах, границы парков или определенные тропы и возвышенности. (У National Geographic есть большой запас этих карт.)
Последнее обновление: апрель 2022 г.
Как читать топографическую карту для охоты: контурные линии и многое другое
Спутниковые снимки — один из самых важных инструментов, которыми может пользоваться охотник. Это дает важную информацию при поиске качественной среды обитания, древесного покрова, возможностей для остекления и многого другого. Однако объедините эти спутниковые снимки с топографией в виде гибридной базовой карты, и у охотников появится исключительный инструмент для понимания местности и того, как двигаться по ней.
Топографические карты дают этому охотничьему GPS-приложению трехмерный вид ландшафта. Иллюстрируя перепады высот, охотники могут находить пики, долины, седловины и склоны — все важные особенности местности для поиска дичи.
Хотя чтение топографической карты может оказаться не таким простым делом, как просмотр спутниковых изображений, мы составили учебное пособие, которое поможет вам освоиться. Объединив свои новые знания с уникальными функциями, такими как затенение холмов, которые делают нашу базовую карту Topo еще более полезной, вы будете готовы, когда отправитесь в лес.
Загрузите приложение onX Hunt сегодня и бесплатно опробуйте спутниковые, топографические и гибридные базовые карты.
Купить сейчас
Начать бесплатную пробную версию
Как использовать контурные линии
Краеугольным камнем всех топографических карт является контурная линия. Близость изолиний друг к другу указывает на потерю или увеличение высоты на любом аспекте склона. Горизонтальные линии, расположенные близко друг к другу, обозначают крутой подъем или понижение высоты, а линии, расположенные дальше друг от друга, представляют собой пологий уклон. Пробелы без линий указывают на плоскую поверхность.
Линии работают, соединяя точки на вашей карте, которые представляют одну и ту же высоту. Каждая пятая строка в последовательности представляет собой более толстую линию, называемую индексной линией, и где-то вдоль этой линии находится точная высота. Чтобы определить изменение высоты в каждой контурной линии, просто возьмите разницу высот между двумя индексными линиями, а затем разделите на количество интервалов между индексными линиями.
Контурные линии будут формировать формы, определяющие особенности рельефа. Знание этих объектов и того, как они обычно изображаются контурными линиями, является ключом к извлечению максимальной информации из топографической карты.
Контурные линии будут формировать формы, определяющие особенности рельефа. Знание этих объектов и того, как они обычно изображаются контурными линиями, является ключом к извлечению максимальной информации из топографической карты.
Некоторые из основных элементов и их формы:
Скалы- Обозначены очень близкими контурными линиями, что указывает на внезапное падение или подъем высоты
Долины, овраги и овраги- Контурные линии в виде U-образной формы обозначают закругленные овраги, а V-образные линии указывают на острые овраги и овраги.
