Популярные программы для составления топографических планов
Топографический план (топоплан) — это уменьшенное картографическое изображение местности. Топоплан представляет собой подробную карту, на которую нанесены населенные пункты, улицы, железнодорожные станции, отдельные строения (жилые дома, нежилые здания, объекты инфраструктуры и т.д.) и практически все постройки, имеющиеся на местности. Также на топографическую карту наносятся численные показатели перепадов высот и рельеф местности, водоемы, леса, линии дорог, инженерные коммуникации.
Топографические планы создаются по результатам инженерно-геодезических изысканий. Для создания топопланов используются специализированные компьютерные программы:
MapInfo
MapInfo Professional — многофункциональный инструмент, позволяющий создавать карты и проводить сложный географический анализ данных местности.
Для работы MapInfo создано большое количество приложений и дополнительных модулей, в том числе геодезический редактор, модуль трехмерного анализа, модуль для работы с аэрофотоснимками, модуль работы с ГИС-данными AutoCAD и приложения для кадастрового учета.
Geonics
Geonics — инструмент для обработки полевых измерений и создания топопланов. Программный продукт имеет множество расширений и модулей. Он предназначен для различных геодезических задач: расчет плановых геодезических сетей, обработка данных с геодезических приборов, вынос проекта в натуру, вычисление площадей участков по координатам вершин, подготовка данных для создания топопланов в среде AutoCAD. Также в Geonics реализован новый алгоритм, позволяющий находить ошибочные измерения в данных, полученных с геодезических приборов.
Arcview
Arcview — многофункциональная геоинформационная система, используемая для анализа, редактирования и обработки географических данных, а также для создания карт.
Для расширения функционала Arcview предусмотрены дополнительные модули.
Digitals
Digitals — программное обеспечение для создания топографических и специальных карт. Digitals позволяет редактировать, создавать и просматривать карты различных цифровых форматов. В программе имеется функция автоматической загрузки геопривязанных космических снимков из Google Maps и Microsoft Virtual Earth.
Topocad
Topocad — система автоматизированного проектирования (CAD), предназначенная для обработки результатов геодезических изысканий и создания топопланов. Topocad позволяет создавать цифровую модель местности, 3D-модель рельефа и выполнять обработку результатов полевых измерений.
Для различных областей применения программы существуют дополнительные модули, позволяющие расширить базовый функционал.
Posted in Статьи о кадастровых и геодезических услугах
|
Tagged топографический план, топография
|
Комментарии к записи Популярные программы для составления топографических планов отключены
Правильная топографическая съемка, топография и ее возможности
Широкие возможности российской современной независимой экспертизы проявляются и в таком виде исследований, как геодезические работы. Работы по изучению, планировке, разметке местности, созданию геодезических карт. Эти операции используются в процессах экспертных и специальных работ, касающихся земельных сделок, землеустроительных операций и подготовки строительства. Мы хотим рассказать о том, какие возможности есть у нее сегодня, и о том, какие виды съемок может предложить вам АНО «Судебный эксперт».
Важность топографической съемки очень велика. Для многих объектов и операций бывает необходимо создание планов и карт топографического характера. Многозадачность правильно созданных геодезических и топографических планов – это их востребованность. Информация грамотного профессионального плана или карты, созданных по результатам топографической съемки, будет полезна и необходима многим. Будет нужна собственникам земли, покупателям, страховщикам, строителям, дизайнерам сооружений и ландшафта, конструкторам, проектировщикам, инженерам, архитекторам, землемерам, геодезистам, геологам, экологам.
Топографические съемки подготавливают информацию для сторон, участвующих в сделках с недвижимостью, для государственного реестра, для различных инстанций и организаций, для комиссий и проводимых ими проверок, страховых компаний и других лиц. В общем, короче будет выразиться так: если в вашей собственности есть недвижимые объекты на собственной земле или земля, если вы занимаетесь строительством, страхованием, или сделками с землей, или проектированием, оборудованием, коммуникациями, дизайном ландшафта, землеустройством любого типа – вам понадобятся качественные топографические съемки или, по крайней мере, их результаты. Верно оформленные в виде топографических карт и планов именно таких, которые вам нужны.
Поэтому и для этого топография является сложным и точным специальным процессом, который включает в себя многие операции, и многие результаты. Это в идеале. Сегодня, и уже начиная с 2008-го года, когда сертифицированные экспертные работы стало возможно выполнять негосударственным специалистам, услуги топографической съемки и топографии предлагают многие специалисты, организации и бюро, предлагают создание топографических карт и планов. Но не все эти услуги близки к идеалу, не всегда вы получите от них то, что можно назвать универсальной, хорошо подготовленной картой местности. Содержащей разные специфические, нужные вам сведения, или те, которые точно помогут вам решить какие-то проблемы, или избежать каких-то трудностей.
Заказать качественную топографию в независимой экспертной организации
В случае работы с АНО «Судебный эксперт» у вас есть гарантия того, что работы для вас будут проводить специалисты, имеющие богатый опыт в работе, ответственность и статус большой, всероссийской организации, и постоянную стажировку по дополнению базы знаний – как в области научно-технической, так и в области законодательства и правил и нормативов.
Кроме независимых экспертных организаций услуги топосъемок разного типа и создания по их результатам планов и схем предлагают многие специализированные топографические, инженерные, геодезические учреждения России. Но по разным причинам и по некоторым параметрам они не всегда могут конкурировать с крупными и опытными независимыми организациями. И могут не быть готовы предоставить вам все те «опции» или возможности, за которыми часто обращаются клиенты к нам. Наши заказчики из разных регионов России и из-за рубежа, из стран СНГ, хотят получать, и быстро, в удобном для себя виде, получают многие типы топографических услуг для:
- всех типов строительства и хозяйствования – это одна из самых частых причин заказа топосъемки;
- разного строительного проектирования – в том числе для проектирования сооружений с учетом форм и высот ландшафта;
- для переноса проектов в натуру, и переноса проектов и сведений о сооружениях и землях с натуры в документы;
- ландшафтного дизайна и проектирования терраформирования;
- государственных регистраций и реестров, проверок;
- проведения сделок, разного типа, между разными физическими и юридическими лицам
- общения и транзакций со страховыми компаниями
- защиты прав, защиты имущества в случаях конфликтов, для разрешения ситуаций с наследствами, собственностью, регистрациями, размерами земель, их параметрами, и колеблющейся, в зависимости от параметров, рыночной ценой;
- ухода за земельными участками и почвами, для исследований в экосистеме, контроля ее состояния;
- геологических и экологических изысканий
Для строительства и хозяйствования, которые указаны в первом пункте, конечно, очень важно делать правильные и подробные схемы и саму топографическую съемку. Это проведение систем коммуникаций и других систем, включая автоматические системы, линии связи. Это возведение транспортных сооружений, энергетических объектов. Создание любых сооружений, конструкций, покрытий на земле, путей сообщения, любых проектов строительного, транспортного, коммуникационного и энергетического типа.
Уникальность и многообразие услуг топосъемки и создания карт и схем
Вообще же для каждого из типов операций, в целях проведения которых делаются топографические карты и схемы, есть множество своих более частных и мелких целей, которые содержатся в этом типе операций. И также как и в случае со строительством, под каждым пунктом нашего списка можно перечислить многие задачи. Возможно, мы это сделаем позже, а пока что продвинемся немного дальше по общему сюжету статьи.
То есть расскажем немного о возможностях топографической съемки, топографического анализа и топографических карт в деле отображения местности, ее характера, формы и объектов, которые на ней расположены.
Возможности эти действительно интересные – всех тех, кто в первый раз узнает о топографике и топографических картах, эта тема на какое-то время притягивает. Хотя бы на несколько минут – разобраться в этом, хотя бы немного, понять, какие есть тут возможности, о которых как раз мы и говорим – это интересно и требует некоторого внимания.
В основе топографических карт лежит специальный алфавит символов и обозначений, которыми топографы и эксперты наносят на карту-схему все те детали, которые были зафиксированы во время съемки местности, и во время ее визуального наблюдения. К тому же, на специальные топографические карты—схемы могут наноситься сведения о таких объектах, которых и не видно обычно человеку. О тех, которые находятся под землей или над землей.
В целом топокарты могут нести много данных, практически всю информацию о местности, земле, ландшафте, искусственных и природных объектах и формированиях любого типа, на территории, в земле, и над ней. А также о различных границах, отметках, нанесенных на земли человеком. В топокарты можно вносить самую разную информацию – это очень удобная форма для концентрации и хранения данных для разных целей.
Как проходит топографическая съемка. Виды сбора топографических данных
Коротко о том, чтобы удовлетворить общий естественный интерес, как ведутся съемки местности в топографических целях. Это 4 типа операций. Для того чтобы составить более или менее подробные топографические схемы и планы, ведутся:
- съемки и измерения местности на местности, то есть на земле. Эти работы проводят специально сертифицированные геодезические специалисты, работающие в АНО «Судебный эксперт», использующие при этом оборудования для топографических и геодезических измерений. Наш инструмент – это различные особые измерительные приборы, это технология замеров и отметок различных параметров местности на картах и схемах, алгоритмы и правила измерений местности, определения типов, размеров, и местонахождения всех объектов. Технология фиксации – нанесения на карты и схемы полученной информации;
- другой тип сбора данных для топографических карт и схем, то есть топографической съемки – это съемка с воздуха. Применяется с летательных аппаратов, воздушных шаров, самолетов, вертолетов, мотодельтапланов – что очень удобно. Правильно сделанная топографическая фотосъемка или видеосъемка местности дает нам информацию для создания точных карт, содержащих нужную для вас, или нужную по правилам информацию;
- кроме того для создания топографических карт и планов активно используются результаты высотной аэрофотосъемки и космической фото и видео съемки высокого разрешения, уже имеющиеся в наличии в открытых источниках, или доступные для использования специалистами;
- также важно использование для создания топографических карт и схем теоретической технической информации. Это значит внесение данных с разных схем и документов. Либо о видимых глазом, либо о невидимых глазу объектах. Простой пример – системы подземных коммуникаций. Мы с вами не раскапываем участки, мы берем существующие схемы, проверяем их на «валидность», то есть корректность, насколько это возможно, и по взаимному соглашению используем в создании карт и схем топографического характера. Так используются документы и схемы коммуникаций, наземных и подземных, нижних этажей зданий, подземных сооружений и гаражей, документы о параметрах водоемов, транспортных сооружений, котлованов и рвов, и другие разнообразные документы.
Многое, конечно, зависит от количества подробных документов и сведений, которые удается собрать для проведения топографической экспертизы, топографической исследования, съемки и составления карт и схем.
Виды топографических символов
В дальнейшем, при наличии всей разнообразной информации, в дело вступает алфавит топографических символов – для того, чтобы перенести ее на карту. Таких символов в топографии существует несколько типов, а именно:
- обозначающие особенности и значения для рельефа местности, то есть «рельеф»;
- обозначающие все данные для создания математической основы под проектирование или землеустроительные работы, то есть «математическую основу»;
- обозначающие все данные о покрытии почвы растительностью (какого типа и густоты, вида) или грунтом, то есть «грунты и растительность»;
- передающие информацию о водных источниках и наличии воды на земле или в земле в этой местности, то есть передающие «гидрографию», или «гидрографическую информацию»;
- обозначающие дороги, пути или транспортные объекты, или «дорожную сеть»;
- обозначающие местонахождение, характер и размеры, а также возможно и другие параметры промышленных предприятий в этой местности – это графа «промышленные предприятия»
- обозначающие населенные пункты разного типа, характера и размера в этой местности;
- обозначающие разнообразные обозначающие подписи под объектами и параметрами, границами, и сами различные границы, установленные на местности.
Для каждого из типов обозначений в топографике существуют собственные топографические знаки, которые используются сертифицированными специалистами для обозначения всех явлений и объектов, природных и искусственных, на местности. Конечно, при создании карт и планов полностью соблюдается пропорциональность и масштабность, расстояния между всеми объектами указываются очень точно.
В АНО «Судебный эксперт» мы проводим топографическую съемку и составление карт и планов с высокой точностью. С такой точностью, при которой погрешности в обозначении объектов на местности могут составлять в зависимости от местности, масштаба карт и отображаемых объектов, то есть вида карт, около 20-ти сантиметров или меньше – если речь идет о конкретных строениях, конструкциях, коммуникациях, объектах на местности.
В наших следующих статьях мы с удовольствием расскажем о том, как проводятся топографические съемки и измерения местности и объектов, какие технологии используются при создании топографических карт и планов. А пока что приглашаем всех, у кого есть какие-то вопросы, или нерешенные ситуации – к нам в АНО «Судебный эксперт», за консультациями и за помощью, которую мы вам обязательно окажем по любым вопросам, связанным с топографической съемкой, измерениями и созданием топографических карт и планов.
Топографическая картография | Геологическая служба США
Интернет-издание
Только для исторической справки.
|| Меняющийся ландшафт топографической картографии || Что такое топографическая карта? ||
|| Топографическая картография и Геологическая служба США || Общие масштабы отображения ||
|| Геологическая служба США и картографирование Америки || Что в имени? ||
|| Карта разделяет || Цифровая картографическая революция ||
Меняющийся ландшафт топографической картографии
Геологическая служба США (USGS) выпустила свою первую топографическую карту в 1879 году, в том же году, когда она была создана. Сегодня, спустя более 100 лет и миллионы копий карт, топографическое картографирование по-прежнему является центральным направлением деятельности Геологической службы США. Топографическая карта остается незаменимым инструментом для правительства, науки, промышленности и досуга.
Многое изменилось с тех пор, как первые топографы путешествовали по неспокойному Западу и тщательно наносили вручную первые карты Геологической службы США. Достижения в области методов съемки, приборов, технологий проектирования и печати, а также использование аэрофотосъемки и спутниковых данных значительно улучшили охват, точность и эффективность картографирования. И все же картография, искусство и наука картографирования, возможно, никогда прежде не претерпевала более глубоких изменений, чем сегодня.
Картографическая революция в самом разгаре. Новые технологии меняют производство и использование традиционных карт. Что еще более важно, информационная эра представила новый картографический продукт, который меняет лицо картографии: цифровые данные для компьютеризированного картографирования и анализа.
Компьютер расширяет картографирование за его традиционные границы. Новые приложения появляются с каждым технологическим прогрессом. В своей основе приложения для работы с цифровыми данными позволяют отображать карты на компьютере, даже на домашнем персональном компьютере. В своих самых продвинутых приложениях для работы с цифровыми данными расширяют границы картографии.
В этом буклете рассматриваются вопросы топографической картографии и Геологической службы США в меняющемся картографическом мире. В нем описывается топографическая карта, ее использование, ее история, ее производство и — в свете новых технологий и революции в цифровой картографии — ее потенциал.
|| Топ ||
Что такое топографическая карта?
Будь то карта на бумаге или на экране компьютера, это лучший инструмент для каталогизации и просмотра расположения вещей на поверхности Земли. Карты различных видов — дорожные карты, политические карты, карты землепользования, карты мира — служат многим различным целям.
Одной из наиболее широко используемых карт является топографическая карта. Отличительной чертой топографических карт от карт других типов является использование горизонталей для изображения формы и высоты местности. Топографические карты отображают трехмерные подъемы и спады местности на двумерной поверхности.
Топографические карты обычно изображают как естественные, так и искусственные объекты. Они показывают и называют произведения природы, включая горы, долины, равнины, озера, реки и растительность. Они также определяют основные работы человека, такие как дороги, границы, линии электропередачи и основные здания.
Широкий спектр информации, предоставляемой топографическими картами, делает их чрезвычайно полезными как для профессионалов, так и для любителей карт. Топографические карты используются для проектирования, исследования энергетических ресурсов, сохранения природных ресурсов, управления окружающей средой, проектирования общественных работ, коммерческого и жилого планирования, а также мероприятий на свежем воздухе, таких как походы, кемпинг и рыбалка.
|| Топ ||
Топографическое картографирование и Геологическая служба США
Давняя цель Геологической службы США состояла в том, чтобы предоставить полную, крупномасштабную топографическую карту Соединенных Штатов. Результатом стала серия из более чем 54 000 карт, подробно охватывающих всю территорию 48 сопредельных штатов и Гавайев.
Созданные в масштабе 1:24 000 (некоторые метрические карты изготавливаются в масштабе 1:25 000), эти карты широко известны как 7,5-минутные четырехугольные карты, поскольку каждая карта охватывает четырехстороннюю область в 7,5 минут широты. и 7,5 минут долготы. Соединенные Штаты были систематически разделены на точно измеренные четырехугольники, и соседние карты могут быть объединены в одну большую карту. 7,5-минутная серия четырехугольных карт популярна как основа для карт самых разных типов и масштабов.
Из-за большой площади суши и малонаселенности основной масштаб для картографирования Аляски составляет 1:63 360 (1 дюйм равен 1 миле). Каждый четырехугольник карты Аляски покрывает 15 минут широты. Области, охваченные этими картами, варьируются от 20 до 36 минут долготы, в зависимости от местоположения. В серии 15-минутных четырехугольников Аляски 2700 карт.
Помимо карт масштаба 1:24 000, полное топографическое покрытие США доступно в масштабах 1:100 000 и 1:250 000. Карты также доступны в различных других масштабах.

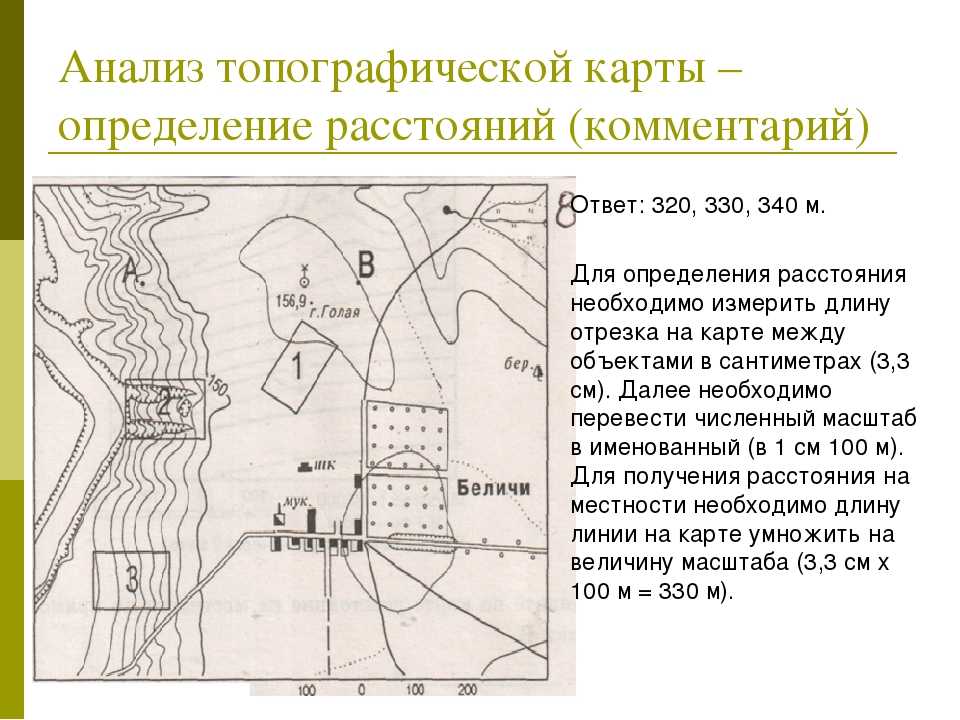

Количество отображаемых на карте деталей пропорционально масштабу карты: чем больше масштаб карты, тем больше деталей отображается. Поскольку 1 дюйм на карте соответствует 2000 футам на Земле, карты масштаба 1:24 000 отображают значительные детали. Такие крупномасштабные карты застроенных территорий показывают такие объекты, как школы, церкви, кладбища, кемпинги, горнолыжные подъемники и даже линии заборов. Многие из этих особенностей обобщены или опущены на топографических картах меньшего масштаба.
Другие картографические продукты Геологической службы США
Топографические карты — не единственные картографические продукты, доступные в Геологической службе США. Геологическая служба США издает и распространяет различные карты специального назначения. Некоторыми из них являются топографо-батиметрические карты, карты фотоизображений, карты спутниковых изображений, геологические карты, карты землепользования и растительного покрова, а также гидрологические карты. Каждый тип карт имеет свое назначение и внешний вид, и, как и топографические карты, все они доступны для общественности за плату за воспроизведение и распространение. Карты USGS не защищены авторским правом.
Информацию о типах карт, выпускаемых Геологической службой США, можно найти в «Каталоге карт» Геологической службы США.
|| Топ ||
Общие масштабы картирования
Источники/использование: общественное достояние.
|| Топ ||
Геологическая служба США и картография Америки
Источники/использование: общественное достояние.
Геологическая съемка на планшете топографами Геологической службы США на рубеже веков
. Первоначально Конгрессу было поручено «классифицировать общественные земли», Геологическая служба США начала топографическое и геологическое картографирование в 1879 году.. Большая часть первых картографических работ Геологической службы США проводилась на обширной, в основном необитаемой западной части Соединенных Штатов.
Этих пионеров картографии ждали экстремальные испытания. Путешествие было трудным и дорогостоящим. До многих мест можно было добраться только на вьючном поезде. Кроме того, геодезические и картографические инструменты были грубыми по сегодняшним меркам. Большинство карт было сделано с использованием классической картографической техники, называемой съемкой на плоском столе.
Съемка с помощью планшета требовала большого мастерства и, в зависимости от места картирования, равной смелости. Неся с собой планшет — по сути, переносную чертежную доску на треноге с прицелом — топограф поднимался на лучшую точку обзора местности и тщательно наносил на карту те особенности, которые можно было увидеть и измерить в полевых условиях. Съемка на планшете оставалась доминирующим методом картографирования Геологической службы США до 19 века.40-е годы, когда он уступил место самолету и веку фотограмметрии.
|| Топ ||
Картографирование в эпоху полетов
Картографирование вступило в новую эру с использованием аэрофотоснимков и развитием фотограмметрии. Фотограмметрия — это наука о получении достоверной информации путем измерения и интерпретации фотографий.
Впервые использование аэрофотоснимков для картографирования было начато в 1930-х годах, когда Геологическая служба США оказала помощь Управлению долины Теннесси при составлении карты своей зоны ответственности. Этот проект стал первым полномасштабным испытанием использования аэрофотоснимков при создании карт. Аэрофотосъемка резко возросла во время Второй мировой войны, когда ее использование оказалось решающим для сбора военной разведки. Аэрофотосъемка и фотограмметрия произвели революцию в картографировании. Это изменение значительно расширило охват карт и улучшило стандартизацию карт.
Составление топографической карты
Источники/использование: общественное достояние.
Перекрывающиеся аэрофотоснимки обеспечивают стереоскопическое покрытие областей, подлежащих нанесению на карту.
Создание точной топографической карты — длительный и сложный процесс. От определения требования к картографированию до печати крупномасштабной карты, такой как одна из 7,5-минутных четырехугольных карт Геологической службы США в масштабе 1:24 000, может пройти 5 лет. Этот процесс требует команды профессионалов и серии тесно скоординированных шагов.
Более пристальный взгляд на процедуры, традиционно используемые при составлении топографических карт, демонстрирует сочетание науки, технологии и мастерства, необходимых для создания карты Геологической службы США.
Аэрофотосъемка
Первым шагом в создании топографической карты является получение аэрофотоснимков наносимой на карту области. Пара аэрофотоснимков, каждая из которых показывает один и тот же участок земли, сделанный с разных точек вдоль линии полета, просматривается через инструмент, называемый стереоскопом, который создает трехмерное изображение местности, по которому картограф может нарисовать топографическую карту. карта.
Большинство фотографий, используемых для программы топографического картирования Геологической службы США, в настоящее время получают через Национальную программу аэрофотосъемки (NAPP). Рейсы NAPP выполняются в направлении север-юг по четко определенным линиям полета. Требуется 10 точно расположенных аэрофотоснимков NAPP, чтобы обеспечить стереоскопическое покрытие, необходимое для каждой 7,5-минутной четырехугольной карты.
Каждый аспект процесса аэрофотосъемки требует точности и тщательного планирования.
|
Источники/использование: общественное достояние.
Пара стереоскопических аэрофотоснимков, сделанных над Вильянуэвой, штат Нью-Мексико, в 1984 году. Оригиналы были в масштабе 1:24 000, здесь они уменьшены. Перекрывающиеся фотографии, такие как эти, можно просматривать через стереоскоп, в результате чего получается трехмерное изображение местности, которую необходимо нанести на карту.
Полевое обследование
Источники/использование: общественное достояние.
Информация полевых исследований необходима для обеспечения точности карт.
Технологии снизили требования к картографическим работам в полевых условиях. Прошли те времена, когда топограф делал наброски карты вручную. Тем не менее полевая съемка по-прежнему играет важную роль в составлении и уточнении топографических карт. После получения аэрофотоснимков могут потребоваться полевые работы по установлению и измерению основных контрольных точек карты и выявлению объектов, нуждающихся в визуальной проверке.
Тщательно проводятся геодезические измерения, чтобы установить контрольные точки, которые становятся основой для составления деталей карты. Для точного позиционирования объектов карты необходимы два типа контрольных точек. Горизонтальные контрольные точки определяют широту и долготу выбранных объектов в картируемой области. Они устанавливают правильный масштаб и ориентацию карты и позволяют точно позиционировать объекты карты. Вертикальные контрольные точки определяют высоту выбранных точек для правильного размещения контуров топографической карты.
Строгие стандарты обеспечивают точность карты Геологической службы США
Источники/использование: общественное достояние.
Маркеры, подобные этому, размещаются в поле геодезическими группами Геологической службы США, чтобы установить контрольные точки для карт.
Поскольку инженеры, дорожные чиновники, планировщики землепользования и другие специалисты используют топографические карты Геологической службы США в качестве инструментов, точность карт имеет жизненно важное значение. Надежные карты также важны для отдыхающих, туристов и любителей активного отдыха.
Национальные стандарты точности карт были разработаны для обеспечения того, чтобы карты федерального правительства соответствовали высоким ожиданиям и требованиям таких пользователей. Первоначально выпущен в 1941, Национальные стандарты точности карт применяются ко всем федеральным агентствам, производящим карты. Эти стандарты требуют горизонтальной и вертикальной точности карты. Например, как минимум 90 процентов горизонтальных точек, проверенных на 7,5-минутной карте масштаба 1:24 000, должны иметь точность в пределах одной пятидесятой дюйма на карте (40 футов на земле). Вертикальное тестирование требует, чтобы по крайней мере 90 процентов протестированных высот были точны в пределах половины интервала контура карты. Например, на карте с интервалом изолинии 10 футов проверяемые точки должны находиться в пределах 5 футов от фактической высоты. Эти и другие стандарты точности и содержания обеспечивают согласованность как в деталях, так и во внешнем виде карт. Они также обеспечивают совместимость карт Геологической службы США, созданных в разное время.
Что в имени?
Почти 2 миллиона природных и искусственных объектов обозначены в серии топографических карт Геологической службы США. Эти географические названия образуют основную справочную систему, необходимую для передачи картографической информации. Помимо маркировки карт, географические названия являются частью живого наследия нации. Происхождение и значение географических названий, полученных из многих языков, показывают национальные, личные и социальные составляющие жизни, прошлой и настоящей.
Некоторые из самых старых географических названий, встречающихся на картах США, взяты из языков коренных американцев. Такие названия, как Адирондак, Чиппева, Чесапик, Шенандоа, Чокто, Юкон и названия 28 штатов, происходят из различных языков коренных американцев. Другие имена отражают европейские традиции именования первых поселенцев. Нью-Лондон, Йорктаун, Гровер-Хилл и Ланкастер произошли от английского языка; Фонд-дю-Лак, Батон-Руж, Мариэтта, Ла-Саль и Сент-Луис — французы; Эль-Мираж, Гваделупе, Рио-Гранде, Сан-Франциско и Де Сото — испанские названия.
США. Географические названия часто богаты описанием, местным колоритом и национальной историей. Такие названия, как Каменная гора, Рваный хребет, Большая Грязная река, Кармел-бай-зе-Си, Грандвью и Лонг-Айленд, рисуют описательные картины мест, особенностей и областей, которые они представляют. Last Chance, Hells Canyon, Liberty, Thief Lake, Enterprise, Rattlesnake Creek, Dread and Terror Ridge и Paradise Flats пробуждают мечты, страхи и цвета границы.
Стандартизация географических названий в США началась в конце XIX в.век. Всплеск картографии и научной деятельности после Гражданской войны поставил под сомнение точность и правописание большого количества имен. Это создало серьезную проблему для картографов и ученых, которым нужна непротиворечивая номенклатура. Совет США по географическим названиям был создан в 1890 году как центральный орган по урегулированию конфликтов, связанных с именами. Этот межведомственный орган под председательством Министерства внутренних дел США, помогает стандартизировать написание и применение географических названий на картах и в документах, опубликованных правительством США.
|| Топ ||
Проверка элементов карты
Полевой персонал использует аэрофотоснимки для отметки и проверки элементов карты. Полевая проверка необходима, поскольку информация на аэрофотоснимке часто может быть неоднозначной. Например, рабочий в поле может указать на разницу между многолетним ручьем и ручьем, пересыхающим в определенное время года. Это необходимо, потому что многолетний ручей будет отмечен на карте сплошной линией, а прерывистый ручей будет обозначен штрихпунктирной или более легкой сплошной линией на карте. Люди, хорошо знающие местность, например, рыбаки или фермеры, являются отличными источниками такой информации.
Еще одна важная работа в этой области — проверка географических названий и политических границ. Эта работа часто требует просмотра записей в здании суда и разговоров с местными жителями. Это может даже включать посещение местного кладбища, чтобы проверить написание объекта, который был назван в честь человека, похороненного там.
Источники/использование: общественное достояние.
Значительные изменения в содержании карты в последующих изданиях карты Ки-Ларго, Флорида, иллюстрируют, почему карты нуждаются в пересмотре.
Составление карты
По завершении полевых исследований составляется рукопись карты с использованием стереоскопических картографических инструментов. Перекрывающиеся аэрофотоснимки помещаются в специальный проектор, подключенный к отдельному трассировочному столу. Проецируемые фотографии просматриваются через оптическую систему, благодаря которой левый глаз видит одну фотографию, а правый глаз — другую. В результате получается трехмерное изображение местности.
Объекты карты и горизонтали прослеживаются так, как они появляются в стереомодели. Когда оператор перемещает контрольную метку, трассировка передается на трассировочный стол, создавая рукопись карты.
Карта Разделяет
Источники/использование: общественное достояние.
На этих иллюстрациях показана часть топографической карты Геологической службы США (вверху слева) и три из шести цветов, используемых для печати отдельных объектов. Зеленый слой показывает участки леса, а коричневый слой показывает топографические особенности, включая контурные линии. Фиолетовый слой показывает объекты, добавленные из аэрофотоснимков и других источников, но не проверенные в полевых условиях.
|| Топ ||
Составление, редактирование и печать карты
После составления рукописи карты остается несколько шагов, прежде чем карта будет завершена. Сначала делается пленочный негатив составленной рукописи размером с карту. Затем этот негатив фотохимически воспроизводится на нескольких тонких пластиковых листах, на которые наносится мягкое полупрозрачное покрытие (называемое скрайберным покрытием). Они служат направляющими для скрайбирования.
Работая над световым столом, разметчик затем использует инструменты для гравировки, чтобы выгравировать линии и символы карты. Это делается путем удаления мягкого покрытия с жесткого пластикового направляющего листа. Все объекты, которые должны быть напечатаны на карте одним цветом, например синим для водных объектов, выгравированы на отдельных листах. Карта редактируется несколько раз, прежде чем будут завершены окончательные размеченные листы.
Шрифт для слов на карте выбирается в соответствии со стандартами, которые обеспечивают согласованность размеров и стилей шрифта от карты к карте. Размещение шрифта важно для удобочитаемости карты, поэтому шрифт необходимо аккуратно размещать на прозрачных пластиковых листах, которые накладываются на отмеченные разделители. Фотонегативы изготавливаются типа для печати.
Источники/использование: общественное достояние.
Печатные формы готовятся для каждого отдельного цвета из размеченных листов, негативов с открытым окном (вверху) и типовых листов.
Завершающим этапом перед печатью является подготовка цветопробы. Мультиэкспозиция производится из шрифтовых негативов и размеченных листов. Результат очень похож на готовую карту. Тщательное редактирование имеет место для содержания, удобочитаемости, точности и орфографии. После окончательного утверждения карта готова к печати.
Пресс-пластина изготавливается для каждого цвета карты путем экспонирования соответствующих размеченных листов и печатных негативов. Печать осуществляется повторными прогонами картографической бумаги через литографическую печатную машину (по одной для каждого цвета) или однократной прогонкой через печатную машину, способную последовательно печатать несколько цветов. Крупнейшая печатная машина Геологической службы США печатает чернилами до пяти цветов за один проход.
Большинство сегодняшних топографических карт было создано с использованием этих методов, но компьютерные технологии окажут глубокое влияние на искусство картографирования. Например, составление и доработка карты будет выполняться из цифровых изображений. Разделения по цвету будут нанесены на основе цифровых данных, а не разделены вручную. Даже шрифт слов на карте будет позиционирован и нанесен на основе цифровых данных.
Источники/использование: общественное достояние.
Часть Форт-Смита, штат Арканзас, 7,5-минутная четырехугольная карта, составленная в соответствии с текущими стандартами Геологической службы США в отношении содержания, точности, символов и шрифта.
Цифровая картографическая революция
Компьютерные технологии изменят не только способ создания карт, но и способы их использования.
Производство карт с помощью компьютера упрощает выпуск новых бумажных карт и корректировку существующих. Геологическая служба США отвечает инновационными способами сбора картографических данных и их использования для производства карт. Многие из описанных выше процессов картографирования изменяются или исключаются. Повышение эффективности в большинстве аспектов производства сократит 4–5 лет, необходимых для создания карты традиционными методами.
Широкое распространение компьютеров и связанных с ними технологий ускорило спрос на картографическую информацию в компьютерно-совместимой форме. Правительственные учреждения и частные предприятия теперь нуждаются в цифровой картографической информации для своих компьютерных систем.
Цель Геологической службы США — оставаться в авангарде технологий, которые модернизируют производство традиционных карт, отвечая на растущую потребность в данных в цифровой форме.
|| Топ ||
Оцифровка данных
Большая часть данных цифровых карт Геологической службы США собирается из существующих топографических карт. Задача монументальная.
Оцифровка карты напоминает процесс составления исходной карты в том смысле, что она требует, чтобы каждый объект на каждой карте был отдельно расположен, классифицирован и прослежен. Карта может иметь 10 или более различных слоев — дороги, контуры, границы, поверхностный покров и искусственные объекты, например, — которые требуют оцифровки. Карты можно оцифровывать вручную, прослеживая линии каждой карты с помощью курсора, или автоматически с помощью сканеров.
После оцифровки остается несколько операций редактирования. Например, необходимо добавить коды атрибутов, чтобы определить, что представляет каждая оцифрованная линия или символ. Чтобы гарантировать полноту и правильность информации, необходимо выполнить множество других задач, включая сопоставление объектов с соседними файлами, сопоставление объектов относительно друг друга в файле и контроль точности кодирования атрибутов и позиций.
Национальная цифровая картографическая база данных
Геологическая служба США является основным агентством, разрабатывающим стандарты и координирующим другие вопросы, связанные с федеральными цифровыми картографическими данными. Национальная база цифровых картографических данных (NDCDB) была создана Геологической службой США для распространения цифровых данных, соответствующих этим стандартам, для использования в производстве карт и в автоматизированных системах.
Данные NDCDB обеспечивают основу для других данных о Земле и ее ресурсах. Данные NDCDB состоят из цифровых линейных графиков (DLG) и цифровых моделей высот (DEM). DLG — это цифровое представление информации, обычно встречающейся на топографической карте (местоположения точек, линии и контуры областей). ЦМР представляют собой матрицы высот для наземных точек, расположенных на одинаковых расстояниях.
Общенациональное покрытие DLG завершено для транспортных и гидрографических объектов, которые можно найти на картах масштаба 1:100 000, а также для большей части информации, содержащейся на картах масштаба 1:2 000 000. Данные в масштабе 1:100 000 послужили основой для Бюро переписи населения Топологически интегрированных географически закодированных справочных файлов — цифрового представления нации, использованного в переписи 1990 года.
Географические информационные системы
Географические информационные системы (ГИС) находятся в авангарде картографической революции. ГИС позволяет комбинировать слои цифровых данных из разных источников, а также манипулировать и анализировать, как разные слои соотносятся друг с другом.
С помощью ГИС исследователи могут объединять географически привязанные данные из NDCDB и многих других источников и выполнять сложные анализы, которые раньше были невозможны. ГИС используются в различных приложениях, таких как:
- Сохранение почвы. Министерство сельского хозяйства объединяет информацию DLG с отсканированными фотографиями и данными о границах полей для составления отчетов и анализа использования почвы.
- Раскрытие преступлений. Полицейские следователи связывают системы полицейских записей с географической информацией, чтобы анализировать схемы преступлений и помогать раскрывать дела.
- Планирование реагирования на чрезвычайные ситуации. ГИС можно использовать для объединения информации о транспорте и науке о Земле, чтобы помочь спланировать аварийное реагирование на стихийное бедствие, такое как землетрясение. Путем объединения информации о типах дорог, местах расположения пожарных депо и местах неисправностей можно рассчитать ожидаемое время реагирования пожарно-спасательных отрядов как в нормальных условиях, так и после транспортных заторов, вызванных землетрясением.
- Маркетинг. Объединение информации о продажах с цифровыми картографическими данными может помочь компаниям ориентироваться на рынки или представлять информацию о продажах в географическом плане.
Независимо от того, используются ли они в правительстве, бизнесе, вооруженных силах или множестве других приложений, ГИС предоставляет средства для изучения взаимосвязей способами, которые ранее были невозможны.
Источники/использование: общественное достояние.
Спутниковые изображения округа Сан-Матео, штат Калифорния, были объединены в компьютере с данными о высоте той же области, чтобы создать этот вид в перспективе.
Куда нам двигаться дальше?
Современные технологии позволяют создавать персональные карты на домашнем компьютере. В ближайшем будущем пробок можно будет избежать с помощью компьютерных картографических систем, установленных на приборных панелях. Кроме того, может быть интерактивное телевидение, где местные новости или сводки погоды можно выбрать, коснувшись карты на экране.
Цифровые технологии будут по-прежнему влиять на картографию, обеспечивая более быстрое создание точных и актуальных карт. Компьютеры также могут помочь нам манипулировать данными, полученными из традиционных карт, все более изощренными способами.
Как используется топографическая карта
Топографические карты могут использоваться профессионалами в различных областях, от строителей до геологов. Единственное, что их всех объединяет, это то, что они используют топографические карты для анализа поверхности земли. Мы подробно расскажем о некоторых способах использования топографических карт.
Строительная съемка
Топографические карты часто используются в строительной отрасли, прежде всего для помощи в планировании. При использовании данных, представленных на топографической карте, дизайнеры могут учитывать изменения высоты и рельефа. Знание уклона земли помогает проектировщикам понять, что необходимо сделать для правильного управления водоразделом и спланировать раскопки.
Поскольку на топографических картах также показаны существующие дороги, трубопроводы и линии электропередач, эта информация также используется при планировании инфраструктуры. Использование этих карт гарантирует, что новое здание будет оснащено электричеством, водой и доступом к существующим дорогам.
Управление ресурсами
Топографические карты можно использовать для управления ресурсами различными способами в различных отраслях. Горнодобывающая промышленность использует топографические карты как способ отслеживания запасов и расчета коэффициентов оборачиваемости запасов активов.
В строительстве топографические карты используются для отслеживания складских запасов. Предприятия отслеживают свои ценные материалы для предотвращения потерь, а также для определения количества и времени заказа материалов.
Охрана почв
Топографические карты особенно полезны для отслеживания изменений земной поверхности. Эти карты можно использовать, чтобы показать влияние сельского хозяйства на землю, поскольку карты отражают любые проблемы с эрозией и дренажем плитки.
Отдых
Более предприимчивые типы, которые любят природу, часто используют топографические карты при исследовании территории с неизвестным ландшафтом. Путешественники, охотники, альпинисты, лыжники и многие другие используют топографические карты. Конечно, знать высоту и рельеф местности, которую они собираются исследовать, просто разумно.
