Топографический план это проектный документ: как получить топоплан земельного участка, инструкция, документы для подготовки, стоимость

Содержание

Топографическая съемка при проектировании. Топосъемка для проекта с получением топографических планов – Промтерра


Какие задачи стоят перед топографической съемкой для проектирования и строительства, какую информацию о местности она позволяет узнать. Значение топосъемки и масштабы топографического плана для получения проектных и предпроектных документов.


Каждый свободный участок застройщики стараются использовать максимально эффективно. Для реализации этой задачи выполняют топографическую съемку с учетом установленных стандартов и разработкой планов, на которых указывают строения, инженерные сети, рельеф территории с нанесением контуров на проект геоподосновы. В процессе решения отраслевых задач создаются схемы, в которых допускается возможность не отображать всей ситуационной характеристики местности. В зависимости от требований заказчика
разрешается применять нестандартные рельефные сечения, снизить или повысить требования к точности отображения контура или рельефа территории.


В геодезической компании «Промтерра» работают по всем направлениям инженерных услуг – топографическая съемка, проектные изыскания, обмерные работы сооружений и геодезический мониторинг строительства. Это дает возможность получить результат с исчерпывающей информацией о земельном участке для проектирования новых объектов в Москве, Казани и других регионах России.

Методы топосъемки для подготовки проектирования


Топографическое изыскание земельного участка – это комплекс мероприятий, направленных на получение  планов территории, которые могут быть составлены на бумаге, в виде графического изображения или электронной модели участка для разработки проекта нового сооружения.



Топографическую съемку проводят для проектирования следующих инженерных объектов:

  • дорог, мостов эстакад для проезда автомобильного транспорта;

  • железнодорожных и других линейных сооружений;

  • технических конструкций и сооружений;

  • инженерных сетей и систем водоснабжения, канализации, теплотрасс;

  • газопроводов, водопроводов и нефтепроводов;

  • жилых домов и офисных зданий;

  • промышленных и производственных объектов;

  • складских и портовых сооружений;

  • развлекательных центров, стадионов, спортивных комплексов;

  • мероприятий по благоустройству территории.

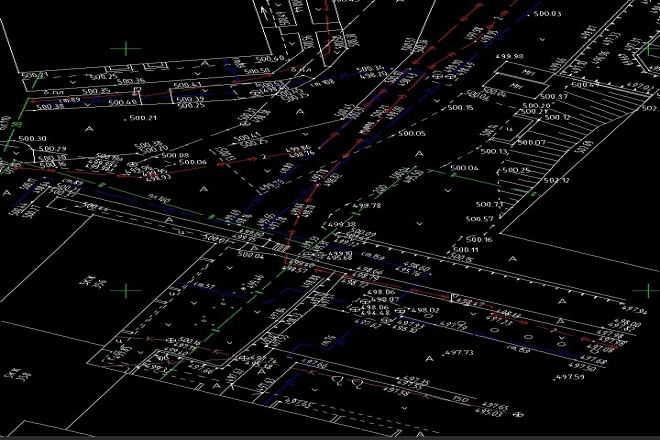

Составление электронно-цифровых чертежей производится с применением компьютерной техники и специализированных программ путем внесения и последующей обработки картографических изображений.



Методы, на основании которых возможна топосъемка перед проектированием, бывают следующими:

  • стереотопографическими;

  • комбинированными аэрофототопографическими;

  • мензульными;

  • наземными фототопографическими;

  • тахеометрическими или теодолитными.


Наиболее часто используются для проведения работ метод топографической съемки при помощи электронного тахеометра. Он применяется в случаях, когда отсутствуют материалы аэросъемки или наземного исследования, либо участки территории имеют небольшую площадь. Наземная фототопографическая съемка применяется как самостоятельное исследование, например для горных районов, так и в
сочетании с аэросъемкой городов.

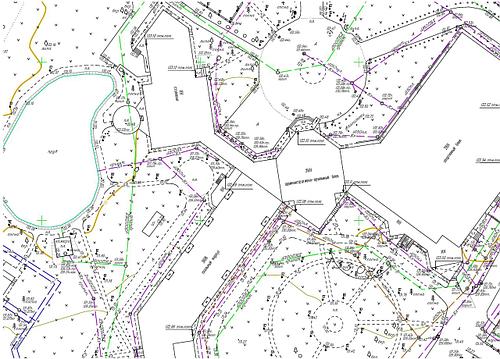

Топографические планы масштабов 1:5000, 1:2000, 1:1000 выполняется на основании топографического исследования или карт в более крупном масштабе.

Топографические планы при предпроектных изысканиях


Топографические схемы, составленные в масштабе 1:2000, предназначены для:

  • составления планов небольших городов, поселков городского типа;

  • разработки документов по детальному планированию, а также составления эскизов застройки;

  • расчета проекта и создании документации при разработке планов промышленных частей города;

  • создания исполнительной документации горнодобывающих предприятий;

  • выполнения работ по проектированию автомобильных магистралей и железнодорожных путей;

  • составления рабочих схем инженерных сетей, баз для ремонта оборудования и техники, линейных сооружений.


Топопланы местности в масштабе 1:5000 могут браться за основу при создании схем меньшего размера.


Топопланы, полученные в масштабе 1:5000, предназначены для разработки следующих технических документов и проектирования объектов:

  • генпланов и проектной документации по строительству первоочередных объектов крупных и средних населенных пунктов, а также для разработки проектов по планированию районов промышленного назначения с территорией, которая превышает 1000 гектар;

  • топосъемка автомобильных дорог для проектов со сложной транспортной развязкой при составлении генплана крупного города;

  • при разработке схем по размещению районов промышленного, а также жилого назначения в системе крупного и малого населенного пункта;

  • при создании технической документации для проектирования сложных узлов в пригородной зоне;

  • составлении документов при проектировании предприятий и комбинатов горнодобывающей отрасли.


Топосъемка для проектирования с целью создания плана местности или геоподосновы в масштабе 1:1000 необходима для:

  • решения задач по озеленению территории и выполнению проектных работ в парках;

  • составления документации на проектирование плотин, вспомогательных сооружений гидроэлектростанций;

  • разработки документов на строительство горно-обогатительных и добывающих предприятий.


Планы местности или геоподоснова, составленные в масштабе 1:100, являются основными при учете коммуникаций, на них отображаются все подземные сети с указанием их характеристик.


В многопрофильной Компании «Промтерра» работают геодезисты с большим опытом инженерных изысканий для проектирования подземных коммуникаций, внешних и внутренних инженерных сетей, водопроводов, газопроводов, теплоцентралей, систем канализации. Соблюдаются все требования в вопросах организации и проведения съемки для получения плана любого назначения и масштаба в городе Москва, Казань, Нижний Новгород и других по всей стране.

Топографический план 1 500 | ГеоГИС

Основным документом, который понадобится для любых операций с земельным участком (куплей, продажей, дарением и т. д.), станет топографический план этой территории. Топографический план – это изображение какой-то части определенной местности на плоскости; при этом не берется во внимание кривизна уровневой поверхности. Топографические планы выполняются в различных масштабах: от 1:500 до 1:10000. Масштаб топографического плана выбирается в зависимости от его назначения и дальнейшего применения.

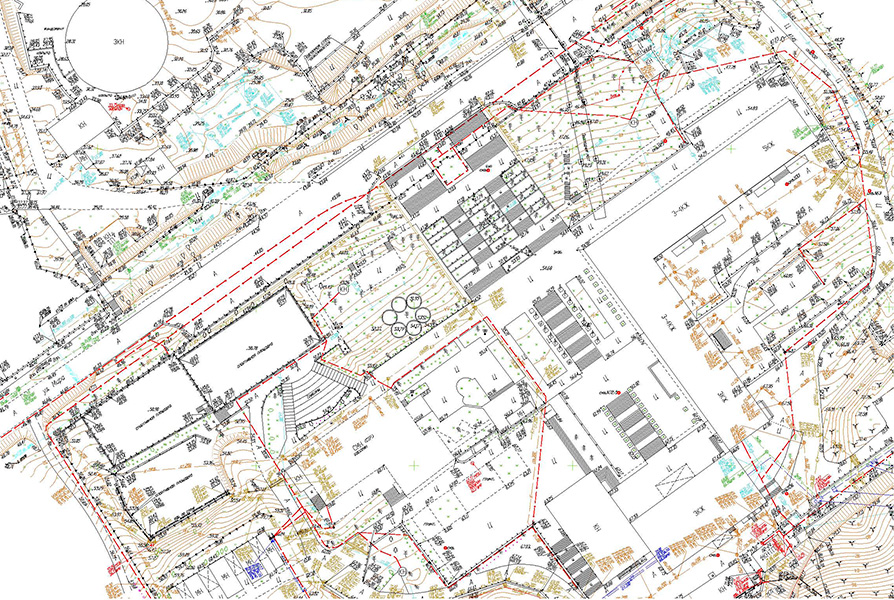

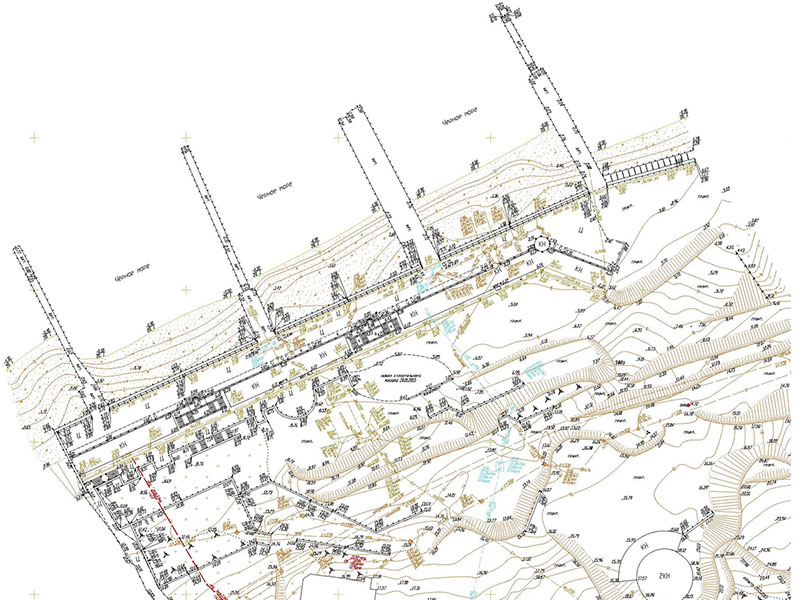

Наиболее востребованным является топографический план 1:500, это обусловлено его широким практическим применением. Топографический план 1:500 отображает все самые мелкие детали местности и рельефа участка, что делает его незаменимым в самых разных ситуациях: от выноса границ земельного участка в натуру, до разработки и реализации проекта ландшафтного дизайна после завершения строительства дома. Изготовить качественный топографический план 1:500 в самые короткие сроки вам помогут в специализированной фирме ООО «ГеоГИС».

Топографические планы масштаба 1:500 необходимы при разработке и составлении генеральных планов; эти документы используются в проектировании, для изготовления рабочих чертежей при строительстве зданий и различных сооружений, промышленных предприятий и т. д.

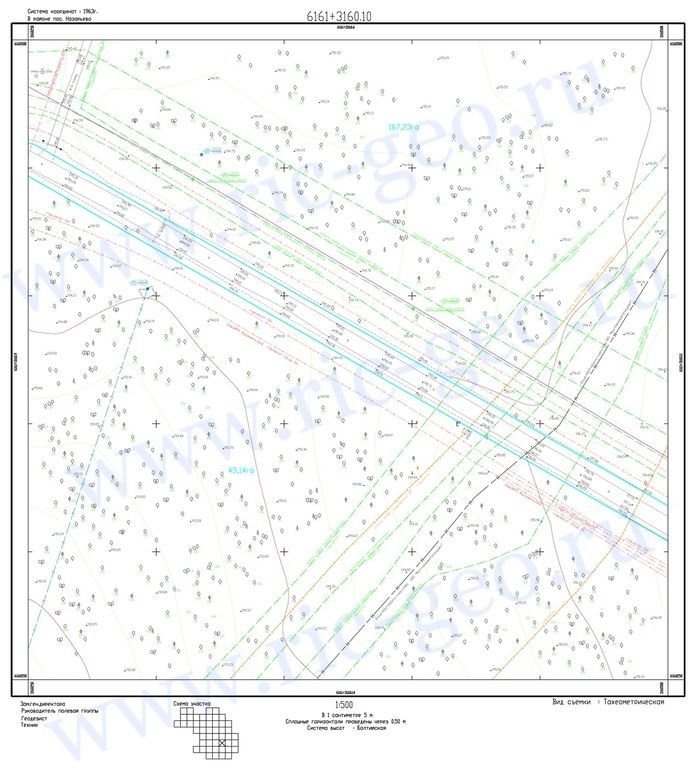

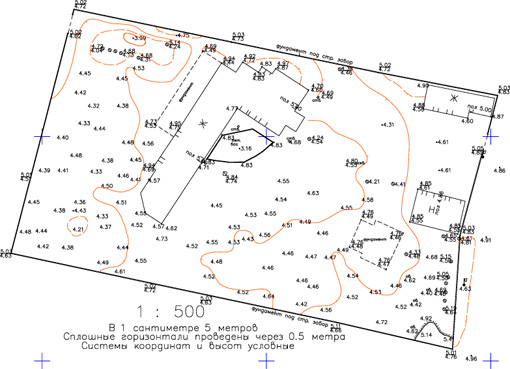

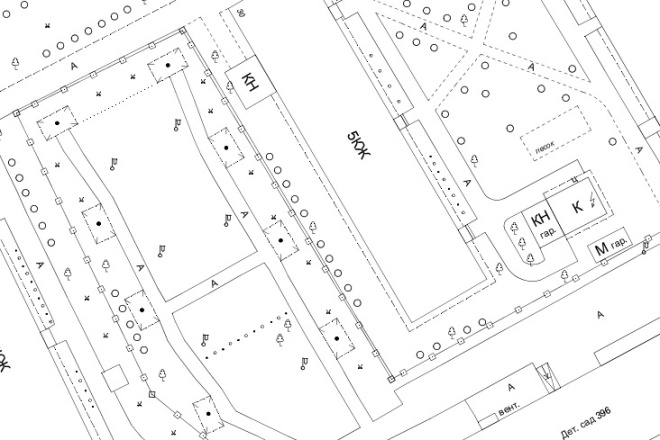

Топографический план м 1:500 составляются по результатам топографической съемки местности. В ходе топосъемки геодезисты на исследуемой территории замеряю все необходимые расстояния, высоты, углы и т. д. Специалисты нашей компании при этом используют современные геодезические приборы и оборудование: электронные тахеометры, в труднодоступных местах применяется лазерное сканирование. Топографические съемки местности обычно проводятся наземным способом, но при необходимости возможна воздушная и космическая (с применением спутников) топосъемка. Современное оборудование позволяет проводить топосъемку с точностью до нескольких миллиметров; соответственно, выполненный на таком основании топографический план 1:500 будет отображать самые мелкие детали земельного участка.

Чтобы изготовить топографический план 1:500, как геодезическую основу используют пункты ГГС (геодезической государственной системы). Условные знаки для топографических планов 1:500 применяются те же, которые предусмотрены для составления всех планов других масштабов; это – свыше 400 знаков и приблизительно 700 сокращенных слов. Топографический план 1:500 составляется в четыре цвета, он имеет все свойства топографической карты.

Особое значение топографический план 1:500 приобретает при строительстве подземных коммуникаций. Он является основным документом при учете всех трубопроводов, канализации и обязательно отображает точное положение подземного объекта.

Топографический план 1:500 может быть составлен как в бумажном, так и в электронном вариантах. При подготовке топоплана возможны некоторые неточности в изображениях:

  • На полях и в лесистой местности допускается погрешность в плане до 0,7 мм от масштаба.

  • Капитальные здания и сооружения могут быть изображены с отклонениями до 0,1 мм. На местности для плана м 1:500 это означает неточность в отображении контура строения на 5 см.

Таким образом, топографический план 1:500 должен быть подготовлен и составлен согласно всем требованиям нормативных актов. Если эту работу выполняют специалисты компании ГеоГИС, заказчик может быть уверен – топоплан 1:500 будет изготовлен качественно и в точно оговоренные сроки.

ПОЛЕЗНЫЕ СТАТЬИ:

  1. Топографическая съемка участка

  • 3.61
  • 1
  • 2
  • 3
  • 4
  • 5

Голосов: 353

Наши акции

Расчет стоимости on-line

СРО, Аккредитации

Библиотека нормативных документов

Сегодня на связи:

Линский Илья Александрович
ведущий специалист

Консультация специалиста on-line

Консультация

наши специалисты с радостью ответят на все ваши вопросы:

  • помогут в составлении техзадания;
  • расcчитают стоимость изысканий;
  • расcкажут о сроках, составе работ.

Оперативно и бесплатно!

Заказать консультацию

Последние новости:

24/06

Инженерные изыскания для проектирования фундамента под установку универсального фрезерного станка

Среди множества интересных проектов с которыми мы работаем есть не только строительство торговых центров, частных и многоквартирных домов, но и строительство…

читать далее

17/05

Инженерные изыскания для строительства многоквартирного дома в Нижнем Новгороде

Наша компания выполняет изыскательские работы любой сложности. Каждый месяц среди большого количества заказов есть интересные объекты такие, как парковые…

читать далее

Все новости

Топографическая съемка

Топографическая съемка – это комплекс работ для получения топографической информации о земельном участке посредством различных инструментов и методов.

Компания Геотехнология оказывает услуги топографической съемки и инженерно-изыскательных работ.

Топография – наука об инструментах и методах изображения географических и геометрических элементов местности на основе данных, полученных наземными, воздушными измерениями, и из космоса. На основе собранных данных составляются топографические карты и планы участков.

Топографическая съемка местности

Топографические работы  решают вопросы содержания топографических карт: обновления, составления, классификации и точности.

Самые востребованные топографические планы масштабов  1:5000, 1:2000, 1:1000 и  1:500.

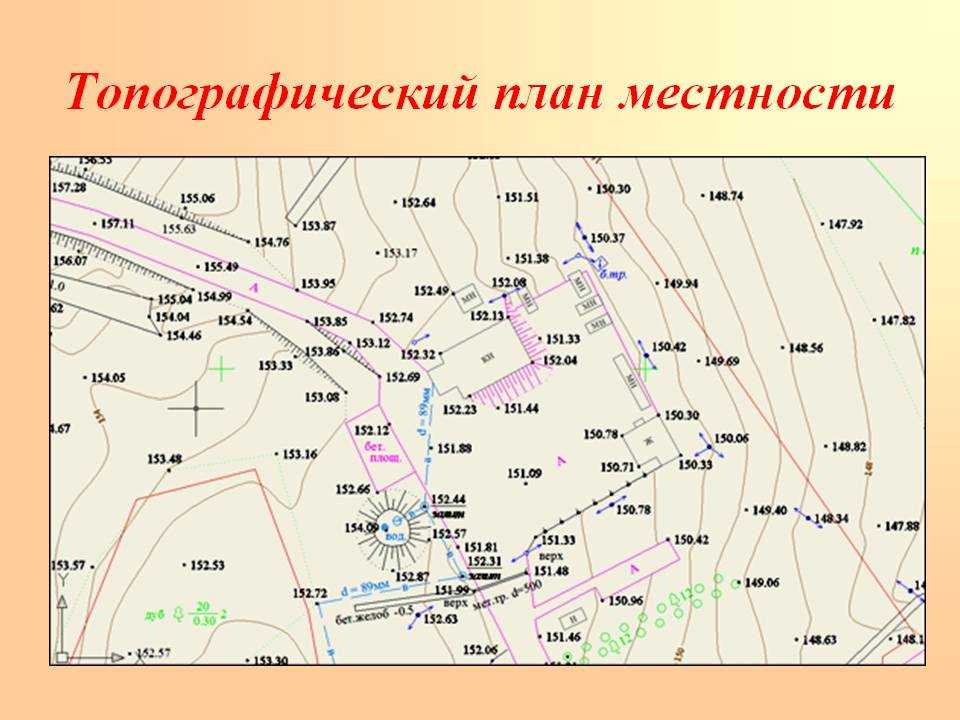

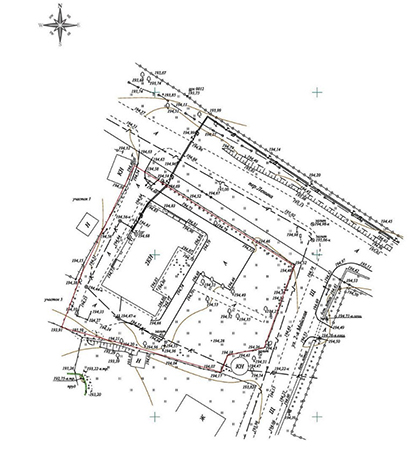

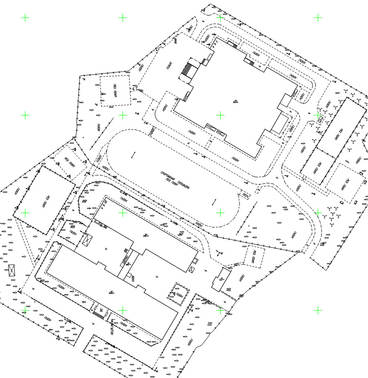

Топографический план – чертеж в условных знаках земельного участка в масштабе 1:10 000 и крупнее. Сохраняет постоянный масштаб в любой точке и не учитывает кривизну уровненной поверхности.

На топографических планах изображаются рельефы местности, предметы, коммуникации, твердые и нетвердые точки.

Твердыми точками обозначают объекты с четкими границами  –  стабильные объекты (здания из бетона, кирпича и т.д.), нетвердыми точками – объекты без четких границ (лес, луг)

Специализированные топографические планы отображают только те объекты, которые решают специальные задачи.

Существует несколько видов топографической съемки по методам и используемым приборам:

  • теодолитные – с помощью  рулеток, лент, нитяных дальномеров;

  • нивелирные – полевые измерения высот точек относительно уровненной поверхности (тригонометрическое, геометрическое, гидростатическое, барометрическое, аэро- и радионивелирование)

  • тахеометрические – планово-высотные съемки при помощи теодолитов и тахеометров;

  • мензульные – выполняются при помощи мензулы, кипрегеля и дальномерной рейкой;

  • аэрофотосъемки – фотографирование с высот (самолета и других носителей, в том числе космических). Используется преимущественно для больших территорий.

  • фототеодолитные – основано на применении фототеодолитов. Используются преимущественно в горных областях при наблюдении за деформациями зданий и сооружений.

Топографическая съемка участка – комплекс измерений  высот, расстояний, углов для создания топографических карт, планов.

Топосъемка применяется:

  • для разрешения на строительство сооружения на участке;

  • создания проекта раздела участка;

  • оформления документации по площади и границ участка;

  • разрешения на перепланировку участка и  подземных коммуникационных систем.

Самостоятельное выполнение топографической съемки участка нежелательно, так как для этого требуется профессиональный подход, специальные навыки, соответствующее оборудование и официальные разрешающие документы на проведение работ. В пакет документов по топосъемке входит ведомость согласования надземных, подземных и наземных коммуникаций, подписанные органами исполнительной власти.

Виды топографических съемок:

  • крупномасштабная топографическая съемка;

  • специального назначения  для генеральных  планов, планов подземных коммуникаций, проектирования, вертикальной планировки и т.д.;

  • подеревная топографическая съемка с отображением каждого дерева, куста и подеревной ведомостью и дендроплана;

  • съемка сооружений подземных и надземных, инженерных коммуникаций;

  • для проектов ландшафтного дизайна;

  • исполнительная топографическая съемка  для контроля реализации техпроекта, выявления отклонений от него.

Этапы топографо-геодезических работ:

  • подготовительный  — включает подготовку документации, разработку техзаданий;

  • полевой  —  предусмотрены работы на территории, предварительный анализ собранных материалов;

  • камеральный  — детальный анализ и сопоставление полевых материалов, подготовка технической документации.

Состав работ топографической съемки

Компания «НТЦ-Геотехнология»  в составе работ по топографической съемке и ее обработке выполняет следующие этапы:

1. Геодезические работы при строительстве сооружений:

  • создание опорной планово-высотной геодезической сети на объекте и привязка объекта к местной системе координат и абсолютной системе высот;

  • планировка (вертикальная и горизонтальная) строительной площадки;

  • расчет объёмов земляных работ;

  • вынос в натуру основных строительных осей, частей и конструктивных элементов зданий и сооружений высотой до 100 метров включительно, проектных осей внутри здания, сооружения в единой системе координат;

  • вертикальная планировка;

  • определение периметра, площади, объёма строительного объекта различных форм;

  • геодезические работы для монтажа оборудования.

2. Геодезические работы для линейных сооружений:

  • изготовление топографической подосновы;

  • камеральное и полевое трассирование объектов линейного строительства;

  • вынос в натуру проектных осей строительства линейных сооружений, подземных и надземных коммуникаций.

3. Инженерно-геодезические изыскания для проектирования и строительства:

  • составление электронных и графических топографических планов;

  • составление крупномасштабных планов подземных коммуникаций.

4. Исполнительная геодезическая съёмка, сдаваемых в эксплуатацию объектов строительства:

  • исполнительная съемка по факту строительства с указанием отклонений от проектного решения;

  • геодезический контроль геометрических параметров объекта в процессе строительства .

Геоподоснова

По завершении  съемочных топографических и геодезических работ «НТЦ-Геотехнологией», Заказчику предоставляется геоподоснова, топографические планы и технический отчет.

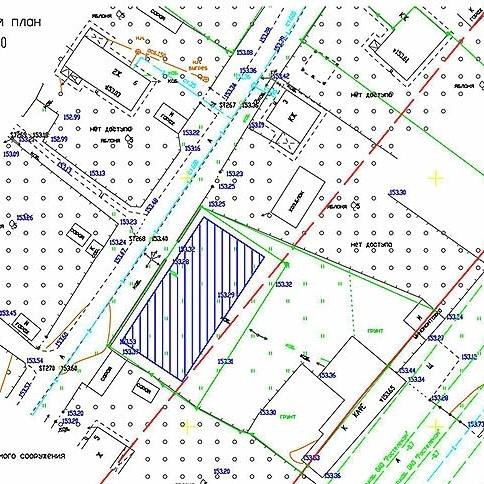

Геоподоснова  – план участка со всеми существующими коммуникациями  для  дальнейших инженерных изысканий. Как правило, масштаба — М 1:500, выполняется в Балтийской системе высот и местной системе координат.

В зависимости от специфики предполагаемых  работ, геоподоснова выполняется с разной степенью подробности и может быть представлена в условной системе координат.

Обычно, для большинства городов РФ, срок действия геоподосновы составляет 3 года. После истечения срока по ней проектировать нельзя и следует заказать ее обновление.

Проверенная и высокоточная информация позволит свести к минимуму возможные риски, провести дальнейшее грамотное проектирование объектов.

Подготовительные работы перед составлением генплана местности

Строительство объектов любых назначений требует  в первую очередь создания пакета проектной документации, во главе которого —  генплан застройки территории в деталях.

Перед тем составлением генерального плана  осуществляется топографическая съёмка участка, на котором будет производиться строительство.

Контрольно-геодезическая съёмка, выполняемая  на заключительной стадии подготовительных работ, определяет вид, этажность, ориентацию здания и сооружения в пространстве и расположение их относительно других объектов.

Топографическая съемка местности  — сложный и ответственный комплекс работ, требующий специальные знания и большой практики. Выполнять такую работу должны специалисты и компании, зарекомендовавшие себя в этой деятельности, ведь это – залог корректного составления генплана строительства, что в свою очередь, влияет на весь процесс намеченных работ.

ООО «НТЦ-Геотехнология» гарантирует качественное и своевременное выполнение заказанных работ.

Топографическая съемка земельного участка в Твери

Топографическая съемка земельного участка проводится для составления топографического плана. Она является частью инженерных изысканий, то есть услуг для строительных организаций, которые оказывают геодезические компании. В Твери, а также в Тверской области и в Московской области эту работу вы можете смело доверить ГеоЭкспертГрупп. В штате нашей компании мы собрали команду опытных дипломированных и высококвалифицированных профессионалов со стажем свыше 10 лет. Но главное то, что все работы выполняются максимально точно, в сжатые сроки, недорого и с применением собственного современного оборудования.

Это очень ответственная процедура, от результатов которой зависит не только получение разрешения на строительство, если речь идет о капитальном строении. Ведь неточности расчетов влекут проектные ошибки, из-за чего впоследствии могут возникнуть проблемы непосредственно с эксплуатацией объекта. Но поговорим обо всем по-порядку.

Что является результатом ― итог топосъемки

Все те геодезические работы, о которых пойдет речь дальше, являются способом достижения одной единственной цели ― сделать топографический план участка. Он представляет собой уменьшенное изображение территории в масштабе, про масштаб мы еще поговорим отдельно. Топографический план содержит в себе информацию обо всех объектах на участке, как подземных, так и наземных. Сюда же относятся и инженерные коммуникации, которые указываются специальными условными обозначениями, как и все горизонтали и высотные отметки на плане.

Какой масштаб топографического плана бывает
  • Топографический план масштаба 1:500, когда требуется выполнить прокладку коммуникаций или строительство дорог и капитальных объектов.

  • Для небольших строительных объектов ― топографические плана масштаба 1:2000

  • Если это очень крупный участок, то составляется топографический план 1:5000

Кому нужна топографическая съемка земельного участка

Итак, перечислим, кто может заказать и заказывает данную услугу в GeoExpertGroup:

  • Владельцы земельных участков под ИЖС

  • Правообладатели участков под загородное малоэтажное строительство и коттеджную застройку

  • Застройщики многоквартирных домов и промышленных объектов

  • Проектные институты

  • Градостроительные департаменты

Для каких объектов проводится топосъемка в Московской области, Твери и Тверской области

  • Для капитальных объектов нового строительства

  • При реконструкции возведенного здания

  • Для линейных объектов, включая ЛЭП, железнодорожные пути и автомагистрали

Когда нужна топографическая съемка участка

  • Перед проектированием объекта нового строительства

  • На этапе подготовки документов для сдачи объекта в эксплуатацию

Прежде, чем начать строительство капитального объекта, нужно выполнить ряд подготовительных работ. К ним относятся, в том числе, инженерные изыскания для строительства и, соответственно, топосъемка. То есть когда мы говорим о том, как связана топосъемка и экспертиза проектной документации и результатов инженерных изысканий, то стоит сказать, что они связаны напрямую. Так как результаты инженерных изыскания также должны получить положительное заключение экспертизы, а без топосъемки они будут не полные. Хотя, как мы отметили,  проведение топосъемки выполняется не только перед строительством, но и после окончания работ. Дело в том, что для сдачи объекта капитального строительства в эксплуатацию тоже нужно провести топографическую съемку.

Зачем требуется топографическая съемка местности

Безусловно, в зависимости от того, кто Заказчик топосъемки, меняется цель ее проведения. Поэтому выделим только основные моменты:

  • Чтобы проложить инженерные коммуникации на земельном участке (съемка подземных коммуникаций).

  • Для того, чтобы сделать проект ландшафтного дизайна (ландшафтная съемка).

  • Чтобы подготовить проект реконструкции существующего здания.

  • Для проектирования объекта нового строительства или линейного объекта, например, топографическая съемка дороги.

  • Для ввода в эксплуатацию объекта капитального строительства.

Способы проведения топографической съемки и ее виды

  1. Наземная съемка.

  2. Аэрофотосъемка, когда исследование территории проводится с воздуха.

  3. Комбинированная съемка.

С точки зрения методов проведения работы можно разделить на следующие виды:
  • Цифровая топосъемка

  • Теодолитная съемка

  • Буссольная съемка

  • Стереотопографическая съемка

  • Мензульная

Есть еще гидролокационная съемка, но она относится уже не к суше. Такой тип исследований выполняется для получения информации о дне водоемов.

Исходя из целей, топосъемки проводят следующими способами:
  • В рамках инженерных изысканий, то есть для разработки проекта, составляют графический и электронный топоплан. При этом используются как раз вышеупомянутые методы сбора и фиксации информации.

  • Перед тем, как сдать объект строительства в эксплуатацию, с целью зафиксировать возможные отклонения от проекта. Это так называемый контроль территории.

  • Для линейного объекта, когда требуется только вынос проектных осей и топографическая подоснова.

Геодезические услуги для выполнения строительных работ предполагают большой объем измерений на местности. В том числе, проводится создание опорной геодезической сети, вертикальная планировка строительной площадки, определяется точный периметр строительного объекта и выполняется вынос осей в натуру, включая сооружения и коммуникации. Конечно же, в ГеоЭкспертГрупп вы можете заказать геодезические работы для любых целей, так как мы выполняем полный комплекс геодезических услуг. Оставить заявку на проведение работ или получить ответы на интересующие вас вопросы можно по телефону 8-905-602-89-96.

Топосъемка земельного участка стоимость

Цена топографической съемки меняется в зависимости от того:

  • Какова цель проведения съемки, от этого меняется состав работ.

  • Кому нужна топосъемка, то есть это будет физическое лицо или компания.

  • Когда требуется выполнить комплекс геодезических работ, речь идет про срочность.

  • Где расположен земельный участок, соответственно, его удаленность и доступность.

  • Насколько сложные предстоят работы, в том числе, по объему исследований.

  • Каким способом будет выполняться съемка, есть ли специфические требования.

Геодезическая компания в Твери GeoExpertGroup предлагает вам лучшие условия по соотношению цена-сроки-качество-результат. То есть топографическая съемка земельного участка у нас это ― недорогие геодезические работы в сжатые сроки, проведенные максимально точно и в соответствии с действующими нормами и требованиями. Чтобы узнать, во сколько обойдется вам топографическая съемка (цена), просто свяжитесь с нами любым удобным вам способом. Мы оперативно сделаем расчет, получив от вас исходную информацию. Доверьте профессионалам геодезические работы, мы не подведем!

Инженерно топографический план земельного участка в Москве и Московской области

Топографический план — топоплан это результат проведения геодезических измерений местности с использованием геодезического оборудования. Они делятся на крупномасштабные и мелкомасштабные. Служат для графического отображение территории ее конфигурации, рельефа, объектов инфраструктуры и т.д.

Как выглядит топографический план?

Графическая схема земельного участка в заданном масштабе с нанесением изломов рельефа, высотных отметок перепадов высот, так-же на схему наносится растительность в которую можно отнести деревья кустарники аллеи, отображаются все подземные и наземных инженерных коммуникаций. На топоплане отображаются дороги тротуары и другие предметы транспортной инфраструктуры.

Для чего нужен топоплан?

Необходим для визуального и графического проектирование и строительства различных сооружений и предметов инфраструктуры, прокладки инженерных сетей — труб газопровода, водопровода, и линии ЛЭП. По топографической схеме можно определить расстояние и превышение от определенных объектов. Возможно вычислить высоту определенной точки рельефа в любом месте, что делает его незаменимым для производства проектных работ и подготовки проектной документации.

Варианты использования топографического плана?

  • Для получения разрешения на строительство и выдачи ГПЗУ — мы все прекрасно знаем у каждого строения будь это жилой дом или производственное здание есть определенные места, охранные зоны имеют коммуникации, водные ресурсы Российской Федерации, красные линии регулирования застройки и других строений в этом случае план просто незаменимая вещь в создание схемы которые подтверждают постройка не нарушает определенных санитарных либо других зон.

  • В случае проектирования, при проектировании любого сооружения, объектов, всегда необходимо знать его конфигурацию и максимальное использование определенного участка земли на котором будет производиться строительство если мы имеем в виду прокладку линейных коммуникации, дорог нам нужно знать длину трассы от пункта А до пункта Б в этом нам сможет помочь топосхема.

  • Мы захотим благоустроить участок будет частный садовый домик, придворовая территория больших городов. Мы точно должны разместить объекты такие как скамейки, фонарные столбы, деревья и других элементы благоустройства и опять же без топографической съемки здесь не обойтись.

  • Используется для инвентаризации объектов по что по схеме всегда можно рассчитать количество столбов деревьев, имея качественно выполненную схему по ней всегда возможно посчитать площадь тротуаров газонов либо других элементов на которые ведется инвентаризация.

  • Понадобится для создания градостроительного плана территории которые находятся в пределах населенного пункта и поможет получить ГПЗУ и СПОЗУ

Масштабы

Крупномасштабные

1:10 000 — 1см =100м

1:25 000 — 1см = 100м

1:50 000 — 1см = 500м

1:100 000 — 1см =1000м

Мелкомасштабные

1:100 — 1см =1м

1:200 — 1см =2м

1:500 — 1см =5м

1:1000 — 1 см =10м

1:2000 — 1см =20м

1:5000 — 1см =50м



В мелкомасштабных планах отображения рельефа, объектов инфраструктуры более детальное, на крупномасштабных картах отображении некоторые элементы опускаются.


На Крупномасштабных топографических схемах не отображаются прохождение инженерных коммуникаций основной и чаще всего используемые масштаб топоплана 1 500 что равняется 1 см в плане 5 м на местности.

Как сделать Топоплан

Это комплекс работ которые включает в себя полевые измерения с использованием тахеометра GPS, оборудование предназначено для определения точкек в пространсве с использованием определенной системе координат, после проведения измерений, точки которые имеют координаты X(север) Y(восток) H(высота) переносятся в специализированный программный комплекс где происходит дальнейшая обработка и вычерчивание топографического плана. У каждой точке имеется графическое расположение она имеет свою высоту и кодовое описание благодаря этому специалист всегда знает к чему она относится при отрисовке, обработки облака точек которое получается в процессе измерения на местности используются специализированные программные комплексы такие как в Кредо топоплан, либо похожие на данный продукт.

Что отображается плане

Все условные обозначения которые вы можете встретить на топографических планах всевозможных масштабов делятся на три основных типа это точечные объекты линейные и площадные.

  • к линейным объектам дороги линии электропередач подземные коммуникации контуры растительности и других угодий также к линейным объектам можем отнести обрывы склоны иные протяженные элементы рельефа

  • Точным объектам относятся любые одиночные стоящие элементы как рельефа так инфраструктуры чаще всего бывает столбы дорожные знаки кусты одиночные деревья колодцы

  • Площадные объекты — отнесем такие элементы как асфальтовое покрытие себя ночные покрытия автодорог либо иных искусственных сооружений классификация земляной массы как газон болото сенокосы либо другой растительность, также к полученным объектам относятся характеристики лесов такие как высокоствольные низко ствольные редкие поросль и так далее

Совокупность элементов на схеме и есть топографический план земельного участка он должен быть выполнить в строгом соответствии с установленными законодательством и нормативными документами Российской Федерации

Стоимость

На оценку стоимости любого топоплана влияет площадь застройки или площадь участка на котором производится работа, на стоимость влияет масштаб производства работ топографические планы разделяются на три категории сложности 1 2 и 3 так же из них каждая категория делится на застроенная незастроенная территория.

Почему заказывают топографический план у нас

Компания ТопГео выполняет работы на территории Российской Федерации с 2009 года за это время у нас накоплена огромная нормативная база выполненных работ, наши специалисты имеют высокую степень квалификации в этой сфере, основная наша задача предоставить вам качественный топоплан которые устроят все инстанции.

Ваши вопросы

Добрый день! По телефону — +7 (499) 938-52-80

Цены на топографическую съемку, все виды топографических работ!

Топографическая съемка представляет собой один из самых востребованных и популярных способов изыскания, который направлен на измерение рельефа местности и строений на нем. Необходимость в реализации данного проекта заключается в формировании подробного топографического плана. Топографическая съемка применяется в кадастровых работах для составления технического плана, межевания территории и в процессе изготовления других необходимых документов. Таким образом, даже собственник небольшого дачного участка не обойдется без данной процедуры.

СОДЕРЖАНИЕ:

  • Условия выполнения

  • Конкретные ситуации

  • Масштаб топографической съемки

  • Этапы проведения работ

  • Виды топографических съемок

  • Где заказать услугу?

Данный вид геодезических работ позволяет аккумулировать достоверную информацию о размерах, форме, ландшафте, высотных перепадах и прочих параметрах недвижимого объекта.

В каких случаях необходима топографическая съемка?

Как правило, топографическая съемка предшествует разработке плана земельного участка. Это довольно важная и ответственная процедура, которая нужна не только для кадастрового учета земли, но для строительных фирм, проектировщиков  и дизайнеров.

Топографическая съемка выполняется при подключении недвижимого объекта к электрической сети, газопроводу, водопроводу, теплосети, телефонной связи или канализации. Геодезическая услуга незаменима при перепланировке всех коммуникационных узлов, оформлении разрешения под застройку, покупке земельного участка.

Жизнь человека устроена так, что он постоянно стремится улучшить свое существование. С этой целью он реализует проекты по реконструкции и строительству зданий, планирует определенные объемы земляных работ. Все эти действия могут потребовать проведения топографической съёмки.

Конкретные ситуации.

Каждый отдельный случай по своей структуре и сложности уникален. Поэтому для реализации конкретного проекта необходим индивидуальный подход. Вот некоторые варианты:

  • топосъемка для газификации. Такой тип топосъемки отображает все границы земельного участка, сооружений и коммуникационных узлов. Параметры рассчитываются с учетом прилегания ближайших мест подключения сети. Данный документ должен быть согласован с эксплуатационными организациями и составлен в соответствии с действующими нормами и ГОСТ-ами. Топографический план – это фундаментальная платформа для создания проектной документации;

  • инженерные коммуникации, согласование топосъемки. Данные работы производятся в том случае, если исполнительная съемка реализована не в полной мере. Для этого потребуется собрать все материалы, которые присущи территории исследования (топографические планы + контрольные съемки). Инженеры отыскивают все линии, которые характеризуют коммуникации подземного и надземного типа (в т.ч. шурфы, колодцы). В конце анализа информации схема должна быть согласована с эксплуатирующими организациями. Таким образом, происходит формирование профилей трасс и планов сооружений;

  • получение разрешения под застройку. Конечной целью в данном случае является получение градостроительного плана земельного участка (ГПЗУ). В документ занесены красные линии и санитарные зоны, которые указывают на границы между объектом и улицей. Топографическая съемка – это основа для формирования вышеупомянутой деловой бумаги. Возводимое здание не должно пересекать территорию рядом расположенных сооружений. В противном случае у владельца могут возникнуть серьезные проблемы;

  • благоустройство, топосъемка для ландшафтного дизайна. Для такого вида топографических планов нет четко регламентирующих требований. Главное условие в таком случае – это хорошая наглядность всех структурных элементов. Топосъемка осуществляется в масштабе 1:200 – 1:500. Все зависит от рельефа, площади и загруженности территории. Грамотно организованный топографический план может помочь обустроить и озеленить объект. Детальная съемка позволяет зафиксировать перепады в 10-20 см, что необходимо для создания рельефа;

  • межевание земельных участков. Споры и разборки с соседями – это довольно неприятная ситуация. Строгий кадастровый учет и проверка расположения участка помогут избежать вам неприятных моментов. Таким образом, любое судебное разбирательство или претензия будет выиграно вами. Топосъемка определит точные границы и площадь участка.

Масштаб топографической съемки.

Современное строительство невозможно представить без высокоточного измерения местности. Именно эта задача является самой главной для геодезии. Квалифицированный кадастровый инженер должен умело использовать данные топосъемки для формирования кадастрового дела.

Топографическая съемка может быть произведена в нескольких масштабах. Выбор данного показателя напрямую коррелирует с типом инженерных работ, которые осуществляются по проекту и размерами объекта. Чем крупнее будет исследуемый объект, тем мельче будет масштаб топосъемки.

Например, в кадастровых работах и при проектировании ландшафтного дизайна, в большинстве случаев геодезисты используют крупные масштабы от 1:200 до 1:500. Это связано с тем, что данные параметры оптимальны под строительные работы.

Топографическая съемка может производиться для капитальных строений, дорожных покрытий, всевозможных оград, подземных коммуникационных узлов, осветительных столбов, объектов водного типа и живых насаждений — оптимальный масштаб выбирается исходя из технического задания или требований проектной документации.

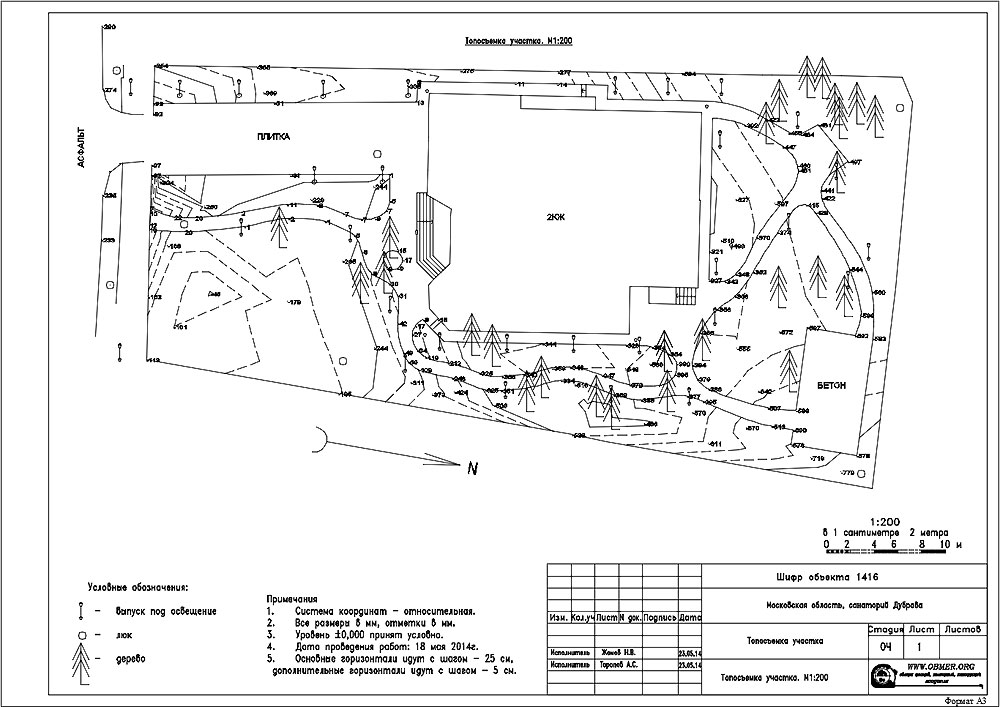

Пример топосъемки масштаба 1:200 (съемка дачного участка)

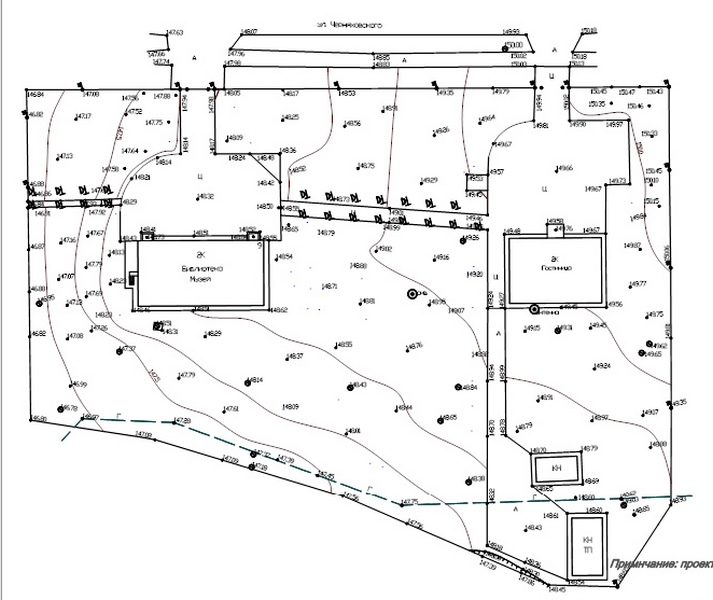

Пример топографической съемки в масштабе 1:500 (участок 28 Га)

Этапы проведения работ:

На практике технические задания напрямую влияют на механизм осуществления топосъемки. Таким образом, геодезический процесс подразделяется на несколько видов: крупномасштабная топосемка, съемка специального назначения, детализированный мониторинг сооружений или специальных коммуникаций. В любом случае, работы производятся в несколько этапов, а именно:

1) стадия подготовки. Данный процесс состоит из формирования и утверждения регламентированного технического задания, подробного ознакомления с исходными материалами и комплектации необходимого пакета документов;
2) полевые изыскания.Включают непосредственное выполнение работ на местности. Инженеры внимательно исследуют территорию, производят необходимые замеры объекта;
3) камеральный этап. Посвящен аккумулированию и разработке технических документов. Деловые бумаги создаются как в графическом, так и в электронном виде. По окончании камеральных работ, разработанный материал передается заказчику проекта.

Виды топографических съемок

В зависимости от способа реализации работ и применяемых инструментов различают определенные виды ТС. Для их реализации необходимы специальные знания и навыки. Поэтому лучше довериться квалифицированным специалистам и качественно осуществить поставленные задачи. Вот некоторые варианты топосъемок:

воздушная. Производится при помощи специальных летательных средств;

комбинированная аэрофототопография. Данный метод используется для определения параметров местности с невыраженным рельефом;

наземная топосъемка осуществляется при помощи измерительных приборов;

нивелирование, спутниковая съемка и лазерное сканирование.

Где заказать услугу?

Подытожив, можно смело утверждать, что топографическая съемка нужна во многих случаях. Ведь собственнику даже небольшого земельного участка могут потребоваться: ситуационный план, технический план строения, межевой план участка. Выполнить такую инженерную работу самостоятельно не получится. Здесь необходимо высокоточное оборудование и профессиональные навыки. Кроме того, часть из этих документов требуется заверить цифровой подписью кадастрового инженера и предоставить в электронном виде в формате специальной программы.

Наша компания является опытным исполнителем в сфере геодезических работ. Спутниковые приемники, электронные тахеометры и трассоискатели позволяют качественно и эффективно исследовать любой объект. Квалифицированные специалисты фиксируют все факторы и параметры, которые оказывают на процесс проектирования и возведения будущих зданий. Таким образом, вероятность возникновения ошибок и недочетов будет минимизирована.

Топографическая съемка, в отличие от кадастровых вычислений, позволяет сформировать детальную карту. В схеме будет отображен рельеф местности при помощи специальных точек и горизонталей.

Наши специалисты готовы ответить на ваши вопросы, звоните нам:  +7 (499) 110-87-55

Где мы работаем? Перечень выполненных работ на карте.

Буклет по топографической картографии

Буклет по топографической картографии

Онлайн-версия

Только для исторической справки.

|| Меняющийся ландшафт топографической картографии
|| Что такое топографическая карта?
||
|| Топографическая картография и Геологическая служба США
|| Общие масштабы отображения
||
|| Геологическая служба США и картографирование Америки
|| Что в имени?
||
|| Карта отделяет
|| Цифровая картографическая революция
||

Меняющийся ландшафт топографической картографии

Геологическая служба США (USGS) произвела свой первый
топографическая карта 1879 г., в том же году, когда она была создана. Сегодня, спустя более 100 лет и миллионы копий карт,
топографическое картирование по-прежнему является основным направлением деятельности Геологической службы США. Топографическая карта остается
незаменимый инструмент для правительства, науки, промышленности и отдыха.

Многое изменилось с тех пор, как ранние топографы путешествовали по неспокойному Западу и тщательно наносили на карту
первые карты USGS от руки. Достижения в области методов съемки, приборов и дизайна и
технологии печати, а также использование аэрофотосъемки и спутниковых данных.
значительно улучшилось картографическое покрытие, точность и эффективность. И все же картография, искусство и
наука картографирования, возможно, никогда прежде не претерпевала более глубоких изменений, чем сегодня.

Картографическая революция в самом разгаре. Новые технологии меняют производство и использование
традиционные карты. Еще более важно то, что информационная эпоха представила новую картографическую
продукт, который меняет лицо картографии: цифровые данные для компьютеризированной картографии и
анализ.

Компьютер расширяет картографирование за его традиционные границы. Новые приложения
появляются с каждым технологическим прогрессом. По сути, приложения для работы с цифровыми данными позволяют
возможно отображение карт на компьютере, даже домашнем персональном компьютере. В лучшем случае
передовые приложения для работы с цифровыми данными расширяют границы картографии.

В этом буклете рассматривается топографическое картографирование и Геологическая служба США в этом меняющемся картографическом
Мир. В нем описывается топографическая карта, ее использование, ее история, ее создание и — в свете новых
технология и цифровая картографическая революция — ее потенциал.

|| Топ ||

Что такое топографическая карта?

Будь то карта на бумаге или на экране компьютера, это лучший инструмент для каталогизации и просмотра
расположение вещей на поверхности Земли. Карты разного рода — дорожные, политические.
карты, карты землепользования, карты мира — служат многим различным целям.

Одной из наиболее широко используемых карт является топографическая карта. Особенность, которая больше всего
отличает топографические карты от карт других типов использование горизонталей для изображения
форму и высоту земли. Топографические карты отображают трехмерные изображения и
провалы местности на двумерной поверхности.

Топографические карты обычно отображают как естественные, так и искусственные объекты. Они показывают и называют
произведения природы, включая горы, долины, равнины, озера, реки и растительность. Они тоже
определить основные работы человека, такие как дороги, границы, линии электропередачи и основные
здания.

Широкий спектр информации, предоставляемой топографическими картами, делает их чрезвычайно полезными для
профессиональные и любительские пользователи карт. Топографические карты используются для инженерных,
разведка энергии, охрана природных ресурсов, рациональное использование окружающей среды, общественные работы
дизайн, коммерческое и жилое планирование, а также мероприятия на свежем воздухе, такие как походы, кемпинг и
ловит рыбу.

|| Топ ||

Топографическая картография и USGS

Давняя цель Геологической службы США состояла в том, чтобы предоставить полную крупномасштабную топографическую карту.
покрытие США. Результатом стала серия из более чем 54 000 карт, охватывающих
детализируйте всю территорию 48 сопредельных штатов и Гавайи.

Созданы в масштабе 1:24 000 (некоторые метрические карты изготавливаются в масштабе 1:25 000), эти
карты широко известны как 7,5-минутные карты четырехугольников, потому что каждая карта покрывает
четырехсторонняя площадь 7,5 минут широты и 7,5 минут долготы. Соединенные Штаты
были систематически разделены на точно измеренные четырехугольники, и соседние карты могут быть объединены
чтобы сформировать одну большую карту. 7,5-минутная серия четырехугольных карт популярна в качестве основы для карт.
различных типов и масштабов.

Из-за большого массива суши и малонаселенности основной масштаб для картографирования Аляски
1:63 360 (1 дюйм соответствует 1 миле). Каждый четырехугольник карты Аляски покрывает 15 минут широты.
Области, охваченные этими картами, варьируются от 20 до 36 минут долготы, в зависимости от
расположение. В серии 15-минутных четырехугольников Аляски 2700 карт.

В дополнение к картам масштаба 1:24 000, полный топографический охват Соединенных Штатов
доступны в масштабах 1:100 000 и 1:250 000. Карты также доступны в различных других
Весы.

Количество деталей, отображаемых на карте, пропорционально масштабу карты: чем больше карта
масштаб, тем больше деталей показано. Поскольку 1 дюйм на карте соответствует 2000 футам на Земле,
Карты масштаба 1:24 000 содержат значительные детали. Такие крупномасштабные карты освоенных территорий показывают
такие объекты, как школы, церкви, кладбища, кемпинги, горнолыжные подъемники и даже заборы. Много
из этих особенностей обобщены или опущены на топографических картах меньшего масштаба.

|| Топ ||

Другие картографические продукты Геологической службы США

Топографические карты — не единственные картографические продукты, доступные в Геологической службе США. USGS
издает и распространяет различные карты специального назначения. Некоторые из них
топографо-батиметрические карты, фотокарты, спутниковые карты, геологические карты, землеустройство
карты земного покрова и гидрологические карты. Каждый тип карты имеет свое назначение и внешний вид.
как и топографические карты, все они доступны для общественности за плату за воспроизведение и распространение.
Карты USGS не защищены авторским правом.

Информацию о типах карт, выпускаемых Геологической службой США, можно найти в «Каталоге
Карты.»

Обычные картографические шкалы

7,5 минут Масштаб 1:24 000, 1 дюйм соответствует 2000 футов

Масштаб 1:100 000, 1 дюйм соответствует примерно 2,6 мили

Масштаб 1:250 000, 1 дюйм соответствует примерно 4 милям

|| Топ ||

Геологическая служба США и картографирование Америки

Планетарная съемка топографами Геологической службы США на рубеже веков

Первоначально обвиненная Конгрессом в «классификации государственных земель», Геологическая служба США начала
топографическая и геологическая картография 1879 г. . Большая часть первых картографических работ Геологической службы США заняла
место на обширной, в основном необитаемой западной части Соединенных Штатов.

Этих пионеров картографии ждали экстремальные испытания. Путешествие было трудным и дорогостоящим. Много
до этих мест можно было добраться только на вьючном поезде. Кроме того, съемка и картографирование
инструменты были грубыми по сегодняшним меркам. Большинство карт было сделано с использованием классического картографирования.
метод, называемый планетарной съемкой.

Планетарная съемка требовала больших навыков и, в зависимости от места картирования, равной смелости. Проведение
планетарка — по сути переносная чертежная доска на треноге с прицелом —
топограф поднимался на лучшую точку обзора местности и тщательно наносил на карту те
особенности, которые можно увидеть и измерить в полевых условиях. Планетарная съемка оставалась
доминирующий метод картографирования Геологической службы США до 1940-х, когда он уступил место самолету и
возраст фотограмметрии.


|| Топ ||

Картирование в эпоху полета

Картографирование вступило в новую эру с использованием аэрофотоснимков и развитием
фотограмметрия. Фотограмметрия – это наука о получении достоверной информации путем измерения
и интерпретации фотографий.

Впервые использование аэрофотоснимков для картографирования было начато в XIX в.30-х годов, когда Геологическая служба США помогала
в
Долина Теннесси
Полномочия в картировании своей зоны ответственности. Этот проект был первым
полномасштабная проверка использования аэрофотоснимков при создании карт. Аэрофотоснимки увеличены
резко во время Второй мировой войны, когда его использование оказалось решающим для сбора военной разведки.
Аэрофотосъемка и фотограмметрия произвели революцию в картографировании. Это изменение имеет
значительно увеличено покрытие карт и улучшена стандартизация карт.

Составление топографической карты

Перекрывающиеся аэрофотоснимки обеспечивают стереоскопический охват
области, подлежащие нанесению на карту.

Создание точной топографической карты — длительный и сложный процесс. Это может занять 5 лет с
идентификация требования к картографированию для печати крупномасштабной карты, такой как одна из
Геологическая служба США 7,5-минутные карты четырехугольников в масштабе 1:24 000. Для этого процесса требуется команда
профессионалов и ряд тесно скоординированных шагов.

Более пристальный взгляд на процедуры, традиционно используемые при составлении топографических карт, демонстрирует
сочетание науки, технологий и мастерства, необходимых для создания карты Геологической службы США.

|| Топ ||

Аэрофотосъемка

Первым шагом в создании топографической карты является получение аэрофотоснимков района,
нанесен на карту. Пара аэрофотоснимков, на каждом из которых показан один и тот же участок земли, сделанный из разных мест.
положение вдоль линии полета — просматриваются через инструмент, называемый стереоскопом, производящий
трехмерный вид местности, из которого картограф может нарисовать топографическую
карта.

Большинство фотографий, используемых для программы топографической картографии Геологической службы США, теперь получают с помощью
в
Национальный
Программа аэрофотосъемки (NAPP). Рейсы NAPP выполняются с севера на юг.
направлении по тщательно определенным линиям полета. Требуется 10 точно расположенных антенн NAPP.
фотографии, чтобы обеспечить стереоскопическое покрытие, необходимое для каждого 7,5-минутного четырехугольника
карта.

Каждый аспект процесса аэрофотосъемки требует точности и тщательного планирования.

  • Специализированные камеры используются для соблюдения точной геометрии, необходимой для точного
    воспроизводить
    стереоскопическая модель. Такая камера может стоить более 250 000 долларов.

  • Чтобы убедиться, что все фотографии NAPP выполнены в масштабе 1:40 000, выполняются рейсы NAPP.
    на постоянной высоте над землей.

  • Фотографии должны быть сделаны при ясном небе и с Солнцем под правильным углом для съемки.
    тип фотографируемого грунта.

  • Необходимо учитывать даже сезонные факторы. Например, в лиственных лесах
    Обычно лучше всего делать фотографии, когда листва с деревьев снята, чтобы лучше рассмотреть рельеф местности.
    хорошо видно.

Пара стереоскопических аэрофотоснимков, сделанных над Вильянуэвой, штат Нью-Мексико, в
1984. Оригиналы были в масштабе 1:24 000, здесь они уменьшены. Перекрытие
фотографии, подобные этим, можно рассматривать через стереоскоп, что приводит к трем
объемный вид местности, подлежащей нанесению на карту.

|| Топ ||

Полевое обследование

Информация полевых исследований необходима для обеспечения точности
карты.

Технологии снизили требования к картографическим работам в полевых условиях. Прошли те дни
планетарная съемка, когда топограф рисовал карту вручную. Тем не менее, поле
съемка по-прежнему играет важную роль в составлении и пересмотре топографических карт. После воздушной
фотографии получены, может потребоваться полевая съемка для установления и измерения карты
основные контрольные точки и для выявления объектов, нуждающихся в визуальной проверке.

Измерения выполняются тщательно, чтобы установить контрольные точки, которые становятся
фреймворк, на котором компилируется деталь карты. Для позиционирования необходимы два типа контрольных точек.
особенности карты точно. Горизонтальные контрольные точки определяют широту и долготу выбранных
объекты в пределах картографируемой области. Они устанавливают правильный масштаб и ориентацию карты и
позволяют точно позиционировать особенности карты. Вертикальные контрольные точки определяют высоту
выбранных точек для правильного размещения контуров топографической карты.


Строгие стандарты обеспечивают точность карт Геологической службы США

Маркеры, такие как
, размещаются в поле геодезическими группами Геологической службы США для
установить контрольные точки для карт.

Поскольку инженеры, дорожные чиновники, планировщики землепользования и другие специалисты используют USGS
топографические карты в качестве инструментов, точность карты жизненно важна. Надежные карты также важны для
туристы, туристы и любители активного отдыха.

Национальные стандарты точности карт были разработаны для обеспечения того, чтобы карты федерального правительства
соответствовать высоким ожиданиям и требованиям таких пользователей. Первоначально выпущенный в 1941 г.
Точность национальной карты
Стандарты распространяются на все федеральные агентства, выпускающие карты. Эти
Стандарты требуют горизонтальной и вертикальной точности карты. Например, не менее 90 процентов
горизонтальные точки, проверенные на 7,5-минутной карте масштаба 1:24 000, должны быть точными в пределах
одна пятидесятая дюйма на карте (40 футов на земле). Вертикальное тестирование требует, чтобы по крайней мере
90 процентов тестируемых отметок должны иметь точность в пределах половины интервала изолинии карты.
Например, на карте с интервалом контура 10 футов проверяемые точки должны находиться в пределах 5 футов от
фактическая высота. Эти и другие стандарты точности и содержания обеспечивают согласованность
как детализация, так и внешний вид карт. Они также обеспечивают совместимость между картами Геологической службы США.
сделаны в разное время.


|| Топ ||

Что в имени?

На топографической карте Геологической службы США обозначено почти 2 миллиона природных и искусственных объектов.
серии. Эти географические названия образуют основную справочную систему, необходимую для
передача картографической информации. Помимо надписей на картах, географические названия являются частью
живое наследие нации. Происхождение и значение географических названий, происходящих от многих
языки, показывают национальные, личные и социальные составляющие жизни, прошлого и настоящего.

Некоторые из самых старых географических названий, найденных на картах США, взяты из языков коренных американцев.
Такие имена, как Адирондак, Чиппева, Чесапик, Шенандоа, Чокто, Юкон и другие названия
из 28 штатов произошли от различных индейских языков. Другие названия отражают
Европейские традиции именования первых поселенцев. Нью-Лондон, Йорктаун, Гровер-Хилл и
Ланкастеры произошли от английского; Фонд-дю-Лак, Батон-Руж, Мариетта, Ла-Саль и Сент-Луис
французы; Эль-Мираж, Гваделупа, Рио-Гранде, Сан-Франциско и Де Сото — испанские.
имена.

США. Географические названия часто богаты описанием, местным колоритом и национальной историей. Имена
такие как Каменная гора, Рваный хребет, Большая Грязная река, Кармел-бай-зе-Си, Грандвью и
Лонг-Айленд рисует описательные картины мест, особенностей и областей, которые они представляют. Последний
Шанс, Адский каньон, Свобода, Воровское озеро, Энтерпрайз, Гремучая змея, Ужас и ужас
Ридж и Райские равнины вызывают мечты, страхи и цвета границы.

Стандартизация географических названий в США началась в конце 19 века.
всплеск картографии и научной деятельности после Гражданской войны оставил точность и правописание
большое количество имен под вопросом. Это создало серьезную проблему для картографов и ученых, которые
требуют неконфликтной номенклатуры.
Совет США по географическим названиям
был создан в 1890 году как центральный орган по разрешению конфликтов имен. Этот межведомственный орган под председательством
Министерство внутренних дел США помогает стандартизировать
написание и применение географических
названия на картах и ​​в документах, опубликованных правительством США.

|| Топ ||

Проверка функций карты

Полевой персонал использует аэрофотоснимки, чтобы отметить и проверить особенности карты. Полевая проверка есть
необходимо, поскольку информация на аэрофотоснимке часто может быть неоднозначной. Например,
рабочий в поле может указать разницу между многолетним ручьем и ручьем, пересыхающим в
определенные времена года. Это необходимо, потому что многолетний ручей будет помечен
сплошная линия на карте, а прерывистый поток обозначается штрихпунктирной или более светлой линией
сплошная линия веса на карте. Люди, хорошо знающие местность, такие как рыбаки или фермеры,
являются отличными источниками такой информации.

Еще одна важная работа в этой области — проверка топонимов и политических границ.
Эта работа часто требует просмотра записей в здании суда и разговоров с местными жителями. Это может даже
включают посещение местного кладбища, чтобы проверить написание объекта, который был назван в честь
там похоронен человек.

Значительные изменения в содержании карты в последующих изданиях карты Ки-Ларго,
Флорида, проиллюстрируйте, почему карты нуждаются в пересмотре.

Составление карты

По завершению полевых работ рукопись карты составляется с использованием стереоскопической прокладки
инструменты. Перекрывающиеся аэрофотоснимки помещаются в специальный проектор, подключенный к
отдельная трассировочная таблица. Проецируемые фотографии просматриваются через оптическую систему, которая
заставляет левый глаз видеть одну фотографию, а правый глаз видеть другую. В результате
объемное впечатление от местности.

Объекты карты и контурные линии трассируются так, как они появляются в стереомодели. Как оператор
перемещает контрольную метку, трассировка передается на таблицу трассировки, создавая карту
рукопись.

|| Топ ||

Карта разделяет

На этих иллюстрациях показана часть топографической карты Геологической службы США (вверху
слева) и три из шести цветов, используемых для печати отдельных элементов. Зеленый слой показывает области
лесной массив, а коричневый слой показывает топографические особенности, включая контурные линии. фиолетовый
Слой показывает объекты, которые добавлены из аэрофотоснимков и других источников, но не являются полевыми.
проверено.

|| Топ ||

Создание, редактирование и печать карт

После того, как рукопись карты составлена, остается несколько шагов, прежде чем карта будет завершена. Первый
изготавливается пленочный негатив составленной рукописи в формате карты. Затем этот негатив
фотохимически воспроизведены на нескольких тонких пластиковых листах, на которые нанесено мягкое полупрозрачное покрытие
(называемый scribecoat). Они служат направляющими для скрайбирования.

Работая над световым столом, разметчик затем использует инструменты для гравировки, чтобы выгравировать линии карты.
и символы. Это делается путем удаления мягкого покрытия с жесткого пластикового направляющего листа. Все
объекты, которые должны быть напечатаны на карте тем же цветом, например, синим цветом для водных объектов, выгравированы
на отдельные листы. Карта редактируется несколько раз, прежде чем будут готовы окончательные размеченные листы.
завершенный.

Шрифт для слов на карте выбирается в соответствии со стандартами, обеспечивающими единообразие
размеры и стили шрифта от карты к карте. Расположение шрифта важно для удобочитаемости карты, поэтому
должны быть аккуратно размещены на прозрачных пластиковых листах, которые накладываются на отмеченные промежутки.
Фотонегативы изготавливаются типа для печати.

Печатные формы готовятся для каждого отдельного цвета из размеченных листов, открытых
вдова-негативы (вверху) и печатные листы.

Последним шагом перед печатью является подготовка цветопробы. Мультиэкспозиция делается из
шрифтовые негативы и размеченные листы. Результат очень похож на готовую карту. Осторожный
редактирование происходит для содержания, удобочитаемости, точности и орфографии. Когда окончательное доказательство
одобрено, карта готова к печати.

Для каждого цвета карты изготавливается пресс-пластина путем экспонирования соответствующих размеченных листов и типа
негативы. Печать осуществляется повторными прогонами картографической бумаги через литографический печатный станок.
печатной машине (по одной на каждый цвет) или один проход через печатную машину, способную печатать несколькими цветами в
последовательность. Крупнейшая печатная машина Геологической службы США печатает чернилами до пяти цветов за один проход.

Большинство сегодняшних топографических карт были сделаны с использованием этих методов, но компьютерные технологии
окажет глубокое влияние на искусство картографирования. Например, составление и пересмотр карты
будут выполняться из цифровых изображений. Цветовые разделения будут построены на основе цифровых данных, а не
чем вручную размеченные разделяет. Даже шрифт для слов на карте будет позиционироваться и
строится по цифровым данным.

Часть Форт-Смита, Арканзас, 7,5-минутная четырехугольная карта, сделанная для текущего
Стандарты Геологической службы США по содержанию, точности, символам и типу.

|| Топ ||

Революция цифрового картографирования

Компьютерные технологии изменят не только способ создания карт, но и способы их использования.

Производство карт с помощью компьютера упрощает создание новых бумажных карт и их корректировку.
существующие. Геологическая служба США отвечает инновационными способами компиляции картографических данных и использования
их для производства карт. Многие из описанных выше процессов создания карт претерпевают изменения.
или устранены. Повышение эффективности в большинстве аспектов производства сократит срок от 4 до 5 лет.
требуется для создания карты традиционными методами.

Широкое распространение компьютеров и связанных с ними технологий ускорило спрос на
картографическая информация в компьютерно-совместимой форме. Государственные учреждения и частные
предприятиям теперь требуется цифровая картографическая информация для их компьютерных систем.

Цель Геологической службы США — оставаться в авангарде технологий, которые модернизируют
производство традиционных карт, отвечая на растущую потребность в цифровых данных
форма.

|| Топ ||

Оцифровка данных

Большинство данных цифровых карт Геологической службы США собираются из существующих топографических карт. Задача
монументальный.

Оцифровка карты напоминает исходный процесс записи карты в том смысле, что требуется, чтобы каждый объект
на каждой карте отдельно быть расположенным, классифицированным и прослеженным. На карте может быть 10 и более различных
слои — дороги, контуры, границы, поверхностный покров и искусственные объекты, например, — которые
требуют оцифровки. Карты можно оцифровывать вручную, обводя линии каждой карты курсором, или
автоматически со сканерами.

После оцифровки остается несколько операций редактирования. Например, необходимо добавить коды атрибутов.
чтобы определить, что представляет каждая оцифрованная линия или символ. Должен быть ряд других задач.
выполняется для обеспечения полноты и правильности информации, включая сопоставление функций с
примыкающие файлы, сопоставление объектов относительно друг друга в файле и управление
точность кодирования атрибутов и позиций.

Национальная цифровая картографическая база данных

Геологическая служба США является основным агентством, разрабатывающим стандарты и координирующим другие вопросы, связанные с
Федеральные цифровые картографические данные. Национальная цифровая картографическая база данных (NDCDB) была
создана Геологической службой США для распространения цифровых данных, соответствующих этим стандартам, для использования в картографии.
производстве и в автоматизированных системах.

Данные

NDCDB обеспечивают основу для других данных о Земле и ее ресурсах.
Данные NDCDB состоят из цифровых линейных графиков (
DLG) и цифровые модели рельефа (
ДЭМ).
DLG — это цифровое представление информации, обычно встречающееся на топографической карте (точка
местоположения, линии и очертания областей). ЦМР представляют собой матрицы высот для наземных точек, разнесенных на
обычные дистанции.

Общенациональное покрытие DLG завершено для транспортных и гидрографических объектов, найденных на
Карты масштаба 1:100 000 и большую часть информации можно найти на картах масштаба 1:2 000 000.
Данные масштаба 1:100 000 послужили основой для
Бюро переписи населения Топологически интегрированное
Географически закодированные справочные файлы — цифровое представление нации, используемое в
перепись 1990 года.

|| Топ ||

Географические информационные системы

Географические информационные системы (ГИС) находятся в авангарде картографической революции. ГИС
позволяет комбинировать слои цифровых данных из разных источников, манипулировать ими и
проанализировать, как разные слои соотносятся друг с другом.

С помощью ГИС исследователи могут объединять географически привязанные данные из NDCDB и многих
другие источники и выполнять сложные анализы, которые раньше были невозможны. ГИС
используется в различных приложениях, таких как:

  • Охрана почв. . Министерство сельского хозяйства объединяет DLG
    информация с отсканированными фотографиями и данными о границах поля для отчета и анализа почвы
    использовать.

  • Раскрытие преступлений. . Полицейские следователи связывают системы полицейского учета с
    географическую информацию для анализа моделей преступлений и помощи в раскрытии дел.

  • Планирование реагирования на чрезвычайные ситуации. ГИС можно использовать для объединения транспортных
    и информацию о Земле, чтобы помочь спланировать аварийное реагирование на стихийное бедствие, такое как
    землетрясение. Объединяя информацию о типах дорог, местах расположения пожарных депо и
    местонахождения неисправностей, ожидаемое время реагирования пожарно-спасательных формирований может быть рассчитано как
    в нормальных условиях и после транспортных заторов, вызванных
    землетрясение.

  • Маркетинг. Объединение информации о продажах с цифровыми картографическими данными может помочь
    компании ориентируются на рынки или представляют информацию о продажах в географическом плане.

Независимо от того, используются ли они в правительстве, бизнесе, вооруженных силах или множестве других приложений, ГИС обеспечивает
средство исследовать отношения способами, которые никогда прежде не были возможны.

Спутниковые снимки округа Сан-Матео, штат Калифорния, были объединены в один
компьютер с данными высот той же области для создания этого вида в перспективе.

Куда нам двигаться дальше?

Современные технологии позволяют создавать персональные карты на домашнем компьютере. в
В ближайшем будущем пробок можно будет избежать с помощью компьютерных картографических систем, установленных на приборных панелях.
Помимо этого может быть интерактивное телевидение, где местные новости или сводки погоды могут быть выбраны пользователем.
коснувшись карты на экране.

Цифровые технологии будут по-прежнему влиять на картографию, позволяя быстрее производить
точные, актуальные карты. Компьютеры также могут помочь нам манипулировать данными, полученными из традиционных
карты все более изощренными способами.

[произошла ошибка при обработке этой директивы]

Это онлайн-издание содержит полный текст оригинальной публикации. Этот документ имеет
прошел официальную проверку и одобрение для публикаций, установленных Национальным картографическим
Отдел Геологической службы США. Некоторые фигуры были изменены, добавлены или удалены для улучшения
научная визуализация информации.

Министерство внутренних дел США —
Геологическая служба США — 509
Национальный центр, Рестон, Вирджиния, 20192, США
URL: http://
pubs. usgs.gov
/gip/topomapping/topo.html
 — Ведущий страницы: USGS Восточный регион
PSC 4

Контактная информация страницы: Веб-администратор
Последнее изменение:
16:36:00 Чт 22 Сен 2022
— Геологическая служба США
Политика конфиденциальности и отказ от ответственности — Доступность

Карты топографического четырехугольника Геологической службы США Алфавитный список

Обнаружен неподдерживаемый браузер

Используемый вами веб-браузер не поддерживается, и некоторые функции этого сайта могут работать не так, как предполагалось. Пожалуйста, установите современный браузер, такой как Chrome, Firefox или Edge, чтобы использовать все функции, которые может предложить Michigan.gov.

Поддерживаемые браузеры

  • Google Chrome
  • Сафари
  • Microsoft Edge
  • Фаерфокс

Топографические четырехугольные карты USGS Алфавитный список

Чтобы отобразить топографическую четырехугольную карту, выберите имя из списка ниже. Доступна легенда для топографических карт Геологической службы США: Легенда топографической карты Геологической службы США

Разрешение на копирование/загрузку топографических карт предоставляется для целей индивидуального использования. Это разрешение исключает перепродажу этих данных в любой печатной или электронной форме.

A B C D E F G H I J K L M N O P Q R S T U V W Y

A

ADAIR
ADAMSVILLE
ADAMS PARK
ADAMS POINT
ADDISON
ADDIS CREEK
ADRIAN
AFTON
Ahmeek
Alabaster
Alamando
Alanson
Alba
Albany Island
Alberta
Alcona Dam Pond
Alden
Aldridge Creek
Alfred
Algonac
Alicia
Allegen 9 Allegan1

17 Allenton

Alma North
Alma South
Almont
Aloha
Alpena
Alto
Altona
Alvordton
Amasa
Anderson Lake
Ann Arbor East
Ann Arbor West
Applegate
Argyle
Arlene
Armada
Arnold
Arthur Bay
Ashley
Assumption
Atlanta
Atlanta SE
Attica
Atwood
Auburn
Auger Lake
Augusta
Aura
Aurelius
Au Gres
Au Sable Point
Au Sable Point SE
Au Sable Point SW
Au Train
Averill
Avery
Avoca
Axin

B

Backus Lake
Bad Axe East
Bad Axe SE
Bad Axe West
Baie De Wasai
Baker Creek
Baldwin
Banat
Banfield
Bangor
Барага-Плейнс
Барбо
Барк-Ривер
Барнс-Лейк
Барода
Бартон-Сити
Бат
Батл-Крик
Бэйшор
Бэй-Сити
Бэй-Сити NE
Бэй-Порт-Ист
Бэй-Порт-Уэст
Бикон-Хилл
Bear Lake
Bear Point
Bear Town
Beaton
Beaver Island North
Beaver Island South
Beaver Lake
Bedford
Beechwood
Belding
Bellaire
Belleville
Bellevue
Belle Harbor
Belle Isle
Bentley
Benton Harbor
Benton Heights
Benzonia
Bergland
Bergland NE
Berkey
Berrien Springs
Bessemer
Betsy Lake North
Betsy Lake NW
Betsy Lake South
Betsy Lake SW
Beulah
Озеро Бигсби
Биг-Бей
Бивер-Крик
Биг-Бенд
Озеро Биг-Блю
Озеро Биг-Брэдфорд
Биг-Прери
Биг-Рапидс
Биг-Равайн-Крик
Озеро Биг-Стар
Биг-Стоун-Бэй
Саут-Норт-Крик
Берч17 Берч1
Бирмингем
Блэк-Крик
Блэк-Лейк-Блаффс
Блэк-Оук-Лейк
Блэк-Ривер
Блэк-Ривер-Харбор
Бланшар
Блейни Парк
Блисс
Блиссфилд
Блумингдейл
Бун
Боркуло
Bowens Mill
Boyne City
Boyne Falls
Breckenridge
Brethren
Brevort
Bridgeport
Bridgeton
Bridgewater
Bridgman
Brighton
Brimley
Bristol
Brockway
Bronson North
Bronson South
Browns Corners
Brown City
Bruce Crossing
Bruneau Creek
Buckeye Lake
Buckey
Buckroe
Bucks Pond
Bulldog Lake
Burdickville
Burlington
Burnips
Burnside
Burnt Island
Burr Oak
Burt Lake
Butman
Butternut
Byron

C

Cadillac North
Cadillac South
Caledonia
California
Camden
Cannonsburg
Capac
Carleton
Carlshend
Carney Lake
Caro
Carp River
Carr
Carsonville
Carson City
Cascade
Caseville
Casnovia
Cass City
Cataract Basin
Cedarville
Cedar River
Cedar Springs
Cedar Springs SW
Cement City
Central Lake
Ceresco
Chabeneau Lake
Chambers Island
Chambers Island NW
Champion
Chandler
Chaney Lake
Channing
Chapin
Chappee Rapids
Charity Island
Charles
Charlevoix
Charlotte
Chase
Chassell
Chatham
Cheboygan
Chelsea
Chesaning Восток
Чесанинг Вест
Честер
Честония
Чиппева Лейк Север
Чиппева Лейк Юг
Чиппева Пойнт
Чоат
Клэр
Clarkston
Clayton
Clear Lake
Clifford
Climax
Clio
Cloverdale
Coldwater East
Coldwater West
Coleman
Coleman NE
Colling
Coloma
Colon
Columbiaville
Comins
Comstock Hills
Constantine
Cooks
Coopersville
Cooperton
Copemish
Coral
Cordwood Point
Cornell
Corner Lake
Corunna
Corunna SE
Cote Dame Marie
Covert
Covington
Cranberry Lake
Creighton
Crooked Lake
Cross Village
Croswell
Croton
Crump
Crystal
Crystal Falls
Crystal Valley
Cunard
Cup Lake
Curran
Curtis East
Curtis West
Cusino
Custer
Cutlerville

D

Dafter
Dalton
Деймон
Дэнсвилл
Дэвисберг
Дэвисон
Дейтон Центр
Дедманс Хилл
Дирборн
Декейтер
Декер
Декервилл
Дирфилд
Дир Лейк
Delaware
Delton
Denton
Detroit
Devils Corner
Dexter
De Tour Village
Diffin
Dighton
Dimondale
Dinca
Diorite
Dollar Settlement
Donken
Dowagiac
Dowling
Driggs Lake
Driggs Lake SE
Drummond
Drummond Lake
Drummond SE
Duck Lake
Dundee
Durand

E

Eagle
Eagle Harbour
Easton
East Dayton
East Lansing
East Leroy
East Tawas
Eaton Rapids
Echo Lake
Eckerman
Edenville
Edmore
Edwards
Edwardsburg
Elba
Elberta
Eldorado
Elkton
Elk Rapids
Ellington
Ellis Corners
Ellsworth
Elmira
Emerson
Empire
Engadine
Ensign
Epoufette
Epsilon
Erie
Escanaba
Essexville
Estey
Estral Beach
Evans
Evans Creek
Evart
Evergreen Shores
Ewen

F

Fairgrove
Fairport
Fairview
Faithorn
Falmouth
Fayette
Felch
Feldtmann Lake
Feldtmann Ridge
Fennville
Fenton
Ferry
Fibre
Fife Lake
Firesteel
Fish Point
Flat Rock
Flat Rock NE
Fletcher
Flint North
Flint Юг
Florence East
Florence West
Flower Creek
Floyd
Floyd Lake
Flushing
Foote Site Village
Ford River
Forestville
Forest Beach
Forest Lake
Fortune Lakes
Fort Wilkins
Foster City
Four Corners
Fowlerville
Frankenmuth
Frankfort
Frederic
Freedom
Freeport
Freesoil
Fremont
Frontier
Fuller

G

Gaastra
Gagetown
Galesburg
Galien
Garden
Garden Corners
Garden Island West
Garnet
Gay
Gaylord
Germfask
Gibbs City
Gilchrist
Gilford
Gilletts Lake
Gills Pier
Gimlet Creek
Gladstone
Gladwin
Glenn
Glennie
Glen Arbor
Glen Haven
Glitter Lake
Glovers Corner
Gobles East
Gobles West
Goetzville
Gogebic
Golden Lake
Goodar
Goodells
Goodhart
Goodrich
Good Harbor Bay
Gooseneck Lake
Goose Island
Gordonville
Gould City
Gourley
Government Peak
Grace
Grandville
Grand Haven
Grand Marais
Grand Marais NE
Grand Marais SE
Grand Portal Point
Grand Rapids East
Grand Rapids West
Grand Sable Lake
Granite Point
Grant
Grass Lake
Graveraet River
Grawn
Grayling
Green
Greenbush
Greenland
Greenville East
Greenville West
Greenwood
Green Hills
Green Island
Green Timbers
Gregory
Grosse Pointe
Grosse Pte
Gulliver
Gull Island
Gwinn

H

Hadley
Hagerman Lake
Hale
Hale SE
Hamburg
Hamilton East
Hamilton West
Hamlin Lake
Hancock
Hangore Heights
Hanover
Harbor Beach
Harbor Springs
Hardwood Island
Hardwood Lake
Harlan
Harrietta
Harrison
Harrisville
Harris Lake
Hart
Hartford
Hartland
Harvey
Hastings
Hatton
Hawks
Helena
Helps
Hemlock
Henderson Lakes
Herman
Hermansville
Hersey
Hesperia
Hessel
Hetherton
Hiawatha
Hickman Lake
Highland
Highland Park
High Island
Hillman
Hillman NE
Hillsdale
Hiram Point
Hog Island East
Hog Island Point
Hog Island West
Holland East
Holland West
Holton
Hope
Houghton Lake
Howard City
Howell
Howe Lake
Hoxeyville
Hoytville
Hubbardston
Hubbard Lake
Hubbard Lake SW
Hudson
Hudsonville East
Hudsonville West
Hughes Point
Hulbert
Huron City
Huron Mountain

I

Ida
Imlay City
Imp Lake
Indian River
Indian Town
Indian Village
Inkster
Ionia
Ironton
Ironwood
Iron Mountain
Iron Mountain SW
Iron River
Ишпэминг
Island Lake
Итака
Ives Hill

J

Джексон Норт
Джексон Юг
Jacks Landing
Jasper
Jeddo
Jennings
Jewett Creek
Johannesburg
Jones
Juhl
Juniata
Juniper

K

Kalamazoo
Kalamazoo NE
Kalamazoo SW
Kalkaska
Karlin
Kawkawlin
Kelso Junction
Kenneth
Kenton
Kent Lake
Keweenaw Bay NE
Kirnan
Kinderhook
Kinde East
Kinde West
Kingsley
Kingston
Kings Corners
Kinross
Klinger Lake

L

Lachine
Lacota
Ladoga
Laingsburg
Lake
Lakefield
Lakeport
Lakeview
Lake Ann
Лейк -Эрроухед озеро
Lake Cith
Лейк-СВ
Одесское озеро
Озеро Орион
Озеро Ричи
Озеро Стелла
Озеро Винья
Ламбертвилль Восток
Ламбертвилль Запад
Ленд-О-Лейкс
Лэнгстон
Lanse
Lansing North
Lansing South
Lapeer
Larks Lake
Laughing Fish Point
Laurium
Lawrence
Lawton
La Branche
Leaton
Leetsville
Legrand
Leland
Leonidas
Leslie
Levering
Lewiston
Le Roy
Lime Island
Lincoln
Линден
Личфилд
Литтл Герлз Пойнт
Литтл Лейк
Литтл Пойнт Соболь
Литтл Тодд Харбор
Лонг Лейк Ист
Лонг Лейк NE
Лонг Лейк Вест
Loomis
Loud Dam
Lovells
Lowell
Lucas
Ludington
Luther
Luzerne
Luzerne NW
Lyons
Lyon Lake
Lyon Manor

M

Mack Lake
Macon
Malone Bay
Mancelona
Manchester
Manistee
Manistee NW
Manistique East
Manistique West
Manitou Island
Manning
Manton
Mapleton
Maple City
Maple Grove
Maple Rapids
Marble Head
Marcellus
Marenisco
Marilla
Marinette East
Marinette West
Marine City
Marion
Marlborough
Marlette
Marne
Marquette
Marquette NW
Marshall
Marshall Creek
Marsh Creek Pool
Marsh Creek Pool NW
Marten Lake
Martin
Mason
Matchwood
Matchwood NW
Мэйби
Мэйфилд
Мэйвилл
Мэйвуд
Макаллистер
МакБейн
МакКарго Коув
МакКоллум Лейк
МакКомб Корнер
Макдональд
МакФарланд
McGinn Creek
McGulpin Point
McKeever
McKinley
McMillan
McNearney Lake
McRae Bay
Meade Island
Meads Landing
Mears
Mecosta
Mecosta NW
Melstrand
Memphis
Mendon
Meredith
Meredith NW
Meredith SW
Merrill
Merrill Lake
Мерритт
Мерривезер
Мерсон
Мервин Лейк
Месик
Месик NE
Метамора
Мец
Мичигамме
Мичиган Центр
Мичиллинда
Middleville
Middle Island
Midland North
Midland South
Mikado
Milakokia Lake
Milan
Milford
Millecoquins
Millersburg
Millerton
Millgrove
Millville
Minden City
Mio
Miscauno Island
Moddersville
Mohawk
Moltke
Monroe
Montague
Montrose
Моран
Моренси
Мори
Мошервилль
Моттвилль
Остров Мотт
Маунтин-Лейк
Маунт-Клеменс-Ист
Маунт-Клеменс-Уэст
Mount Curwood
Mount Forest
Mount Pleasant
Muggun Creek
Mullett Lake
Munising
Munuscong
Munuscong NE
Muskallonge Lake East
Muskallonge Lake SE
Muskallonge Lake SW
Muskallonge Lake West
Muskegon East
Muskegon West

N

Nadeau
Nahma
Nashville
National City
Naubinway
Naults
Nawakwa Lake
Ned Lake
Ned Lake SE
Needmore
Negaunee
Negaunee NW
Negaunee SW
Nelson Lake
Neo Lake SE
Nestoria
Nettle Lake
Newaygo
Newberry
New Baltimore
New Buffalo East
New Buffalo West
New Greenleaf
New Haven
New Lothrop
Niles East
Niles West
Ninemile Point
Nisula
Northeast Albion
Northland
Northland NE
Northland NW
Northport
Northport NW
Northville
Northwest Albion
North Adams
North Branch
North Ironwood
North Lake
North Point
Norvell
Norway
Nottawa
Nunica
N Manitou Island

O

Oakridge
Oak Bluff
Oak Grove
Oak Lake
Oak Ridge
Ocqueoc
Ogemaw Springs
Ogontz
Olivet
Omena
Omer
Омер С. В.0017 Otisville
Otsego
Otsego Lake
Otter Lake
Ovid East
Ovid West
Owendale
Owosso North
Owosso South
Oxford
Ozark
Ozark NE
Ozark SE

P

Palmer
Palms
Palmyra
Palo
Parkdale
Parkers Corners
Parma
Passage Island
Paulding
Paw Paw
Payment
Paynesville
Peacock
Peck
Pelkie
Pellston
Pendills Lake
Peninsula Point
Pentwater
Perch Lake
Pere Cheney
Perkins
Perrinton
Perry
Petoskey
Phelps
Phoenix
Piatt Lake
Pickford
Pickford NW
Pickford SE
Pinckney
Pinconning
Pine Lake
Pioneer
Pittsford
Platte River
Pleasanton
Pleasant Lake
Pleasant Valley
Pointe Aux Chenes
Point Aux Barques
Point Detour
Point Houghton
Point Isabelle
Point Lookout
Point Mills
Point Nipigon
Point Patterson
Polaski
Pompeii
Pontchartrain Shores
Pontiac North
Pontiac South
Poplar Lake
Portland
Portage
Lake
Portland Sort
Prentiss Bay
Prescott
Presque Isle
Presque Isle, WI
Prestle Creek
Price
Prickett Lake
Prudenville
Pullman

Q

Quanicassee

R

Raco
Ralph
Ralph NE
Ralph NW
Ralph SW
Randville
Rapid River
Rathbone
Rattle Run
Ravenna
Reading
Redford
Redman
Red Oak
Reed City North
Reed City South
Риз
Республика
Республика SW
Курорт Лейк
Рекстон
Райс Лейк
Ричмонд
Ричмондвилл
Райли
Ривердейл
Робертс Корнер
Рочестер
Рок
Рокфорд
Rockhouse Point
Rockland
Rockwood
Rock Harbor Lodge
Rock River
Rock SE
Rogers City
Romeo
Rome Center
Roscommon North
Roscommon South
Roseburg
Rosebush
Rose City
Round Island
Rousseau
Royal Oak
Royston
Roy Lake
Ruby
Rudyard
Rush Lake
Rust
Ruth

S

Sage Lake
Saginaw
Saginaw NE
Sagola
Saint Charles
Saint Clair
Saint Clair Flats
Saint Helen
Saint Helen NE
Saint Helen NW
Saint Ignace
Saint Jacques
Saint Johns North
Saint Johns South
Saint Louis
Saint Martin Island
Salem
Saline Sand 907 9 Sandssky
Lake Sands 07
Sands
Lake Sands SW
Sand Point
Sand River
Sanford
Saranac
Saubee Lake
Saugatuck
Sault Sainte Marie South
Saunders Creek
Schaffer
Schoolcraft
Schoolcraft NW
Scotts Lake
Scottville
Seagull Point
Sears
Sebewaing
Secord Lake
Selkirk
Seney
Seney NW
Seul Choix Point
Shabbona
Shaftsburg
Shallows
Sharon
Sheephead Lake
Shelby
Shelldrake
Shepherd
Sheridan
Sherman City
Shields
Шайло
Шинглтон
Шот-Пойнт
Сидно
Сид-Таун
Сигма
Силвер-Лейк
Силвер-Лейк-Бейсин
Сестринские озера
Шесть озер
Skandia
Skanee North
Skanee South
Skeels
Skidway Lake
Slaybaugh Corner
Smiths Creek
Smithville
Smith Lake
Smoky Lake
Smyrna
Snover
Sodus
Somerset Center
Soo Junction
Southeast Albion
Southwest Albion
South Boardman
South Бранч
Саут-Фокс-Айленд
Саут-Хейвен
Саут-Лион
Саут-Маниту-Айленд
Саут-Пойнт
Саут-Рейндж
Спарр
Спэрроуз-Рапидс
Спарта
Spencer Lake
Springport
Spring Arbor
Sprinkler Lake
Spruce
Stalwart
Standish
Standish NE
Stanton
Stanwood
Starvation Lake
Star Corners
Stateline Lake
Stephenson
Sterling
Sterling NW
Sterling SW
Steuben
Steuben NE
Stevensville
Стюарт Лейк
Ститсвилл
Стокбридж
Стоуни Пойнт
Стронгс
Стерджис
Шугар Маунтин
Салливан
Салливан Крик
Summit Lake
Sumner
Sumnerville
Sunken Lake
Sunset Lake
Suttons Bay
Swanson
Swartz Creek
Swimming Hole Creek
Sylvania

T

Tahquamenon Lakes
Tallman
Tawas City
Tecumseh North
Tecumseh South
Tekonsha
Temple
Tenderfoot Lake
Tenmile Point
Thayer
Thomaston
Thompsons Harbour
Thompsonville
Thornville
Thousand Island Lake
Three Lakes
Three Oaks
Three Rivers East
Three Rivers West
Thumb Lake
Thunder Bay Island
Thunder Lake
Tiebel Creek
Tie Lake
Tift Corner
Timberlost
Tipler
Tipton
Todd Harbor
Toledo
Torch River
Tower
Townsend Lake
Town Corners
Озеро Трапперс
Траверс-Сити ЮВ
Траверс-Сити ЮЗ
Траверс-Айленд
Тренари
Треугольник Ранчо
Траут-Крик
Траут-Лейк
Труфант
Тула
Тунис
Черепаховое озеро
Twin Lake
Twin Lakes

U

Ubly
Udell
Underwood Hill
Union City
Utica

V

Vandalia
Vanderbilt
Vassar
Vega
Vermilac
Vermilion
Vermilion SE
Vestaburg
Vicksburg
Vista Falls
Vulcan

W

Wacousta
Waco Lake
Wagarville
Wakefield
Wakefield NE
Wakeley Lake
Waldenburg
Walkerville East
Walkerville West
Walkup Lake
Wallace
Walled Lake
Walsh
Walton
Warren
Washington Island NE
Watersmeet
Waucedah
Waugoshance Island
Wausaukee South
Wayland
Wayne
Webberville
Weidman
Wellston
Wellston NE
Westphalia
Westwood
West Branch
West Highland
Wheatland
Whipple Lake
Whitefish Point
White Cloud
White Pine
Whitney
Whitney Bay
Whittemore
Wildwood
Wiley
Willard
Williamsburg
Williamston
Wilson
Windigo
Winn
Winona North
Winona South
Winslow Lake
Witch Lake
Witch Lake NE
Wolf Lake
Wolverine
Woodbury
Wooden Shoe Village
Woodland
Woodland Park
Woodlawn
Woods
Woodville
Woodville NE
Wood Island
Wood Island SE
Wyandotte

Y

Yale
Ypsilanti East
Ypsilanti West
Yuma

Как создать план участка: SOLIDWORKS for Architecture, часть 2

Проектирование здания в SOLIDWORKS: как показать вспомогательную инфраструктуру, импортировать топографию, установить периметр и создать плоскости, контурные линии и поверхности.

Создание рабочего места

В первой части этой серии мы рассмотрели использование SOLIDWORKS для проектирования зданий, таких как сарай, сарай или дом. В этой статье мы рассмотрим создание рабочей площадки, которая будет состоять из съемки рельефа местности и демонстрации вспомогательной инфраструктуры, такой как водопровод, канализация и электрические линии.

Перед тем, как приступить к этому делу, необходимо выполнить небольшую домашнюю работу. В частности, вам будет полезно получить спутниковый снимок вашей собственности, топографическую карту и карту обзора. Топографическая карта и карта обзора являются наиболее важными, и их часто можно получить на веб-сайтах округов. Ваш местный сотрудник по обеспечению соблюдения кодекса или деревенский клерк также могут иметь доступ к такой информации.

Установка периметра

Чтобы создать точное представление о вашей рабочей площадке, в первую очередь необходимо позаботиться об установлении периметра или, другими словами, границы вашей собственности. Это можно сделать в эскизе после создания новой детали. Обязательно задайте для рабочих единиц (Инструменты > Параметры > вкладка Свойства документа > Единицы) систему единиц, которая соответствует вашему опросу. Более чем вероятно, что единицами измерения будут футы для значения длины и град/мин/сек для углов.

Создайте эскиз, представляющий границу вашей собственности.

Каждое свойство будет отличаться, и некоторые из них будет труднее представить на эскизе, чем другие. Как правило, необходимо размещать точки для справочных целей, которые описывают, где находится булавка геодезиста. Иногда расположение булавки может быть представлено конечной точкой линии. Пример, показанный на предыдущем изображении, имеет несколько точек расположения булавок, которые помогли наметить соседние участки (которые не показаны и не имеют значения).

Если вы хотите использовать более упрощенный подход к наброску границы, вы можете вставить изображение геодезической карты в эскиз (Инструменты > Инструменты эскиза > Изображение эскиза…). Изображения JPG или GIF хорошо работают, если назвать несколько совместимых форматов. Пока ваш эскиз содержит хотя бы одну опорную линию, размер которой соответствует надлежащей длине, чтобы она представляла одну линию границы вашего участка, вы можете поворачивать и масштабировать изображение до этой опорной линии. После этого просто нарисуйте оставшиеся линии границы поверх изображения.

Импорт топографической карты

Удалось ли вам получить топографическую карту вашей собственности? Если да, то следующая часть может быть очень увлекательной. Создайте новый эскиз и вставьте топографическую карту с помощью упомянутой ранее команды «Картинка эскиза». Используйте параметры, чтобы повернуть или масштабировать вашу топографическую карту (как мы будем называть ее в дальнейшем), чтобы она соответствовала эскизу границы, который вы создали ранее. Граница и топографическая карта могут не совпадать со 100% точностью по разным причинам, выходящим за рамки этого блога, но вы сможете сопоставить их достаточно точно для своих целей.

В эскиз вставлена ​​топографическая карта.

Позвольте мне дать вам лучшее представление о том, к чему мы движемся. На топографической карте есть линии, также известные как изолинии, которые соответствуют разным уровням высот. Проведение всех контурных линий на одной плоскости нам не поможет, поэтому необходимо будет создать плоскости на соответствующих уровнях. Это не сложно, но может быть утомительно. Топографическая карта на предыдущем изображении относится к собственности на холме, поэтому она имеет довольно большое количество уровней высот и впоследствии потребует большого количества плоскостей.

После того, как плоскости установлены, соответствующие контурные линии могут быть созданы на соответствующей плоскости. Если это еще не имеет смысла, оставайтесь со мной, и я объясню более подробно в ближайшее время. Как только все контурные линии будут созданы, мы создадим лофтинговую поверхность, перетекающую от одной контурной линии к другой. Поверхность будет очень близким представлением собственности. Прежде чем мы закончим, вы увидите, как легко наметить элементы инфраструктуры.

Создание плоскостей

Несмотря на то, что это невозможно увидеть, топографическая карта в этом примере имеет изолинии, начинающиеся на высоте 432 фута над уровнем моря и продолжающиеся вверх по склону до высоты 552 фута. Эта конкретная топографическая карта имеет контурную линию для каждого изменения высоты на 4 фута. высота. Это означает, что нам понадобится плоскость через каждые 4 фута. К счастью для нас, команда SOLIDWORKS Plane позволяет создать ряд параллельных плоскостей за один шаг. Я выбрал верхнюю плоскость, установил расстояние 4 фута и создал 30 (или около того) плоскостей одновременно.

Эскиз границы, топографическая карта и куча самолетов!

Есть разные способы решить эту проблему, но я рекомендую переименовать вашу Верхнюю плоскость, чтобы она соответствовала отметке самой нижней изолинии. В нашем примере я переименовал верхнюю плоскость в 436. Я создал одну плоскость на 4 фута ниже и назвал ее 432. Плоскость 432 — это место, где я рисовал, когда вставлял топографическую карту. Это было строго для удобства. Я хотел, чтобы моя топографическая карта выглядела ближе к тому месту, где я работал, а не более чем на 400 футов ниже того места, где я буду набрасывать свою первую контурную линию. Этот выбор был сделан исключительно из соображений эстетики и не повлиял на результат.

В моем случае плоскости 432 и 436 на самом деле не используются для свойства «поверхность», потому что их соответствующие контурные линии ложатся на дорогу, а имущество — на другую сторону дороги. Вы определенно захотите переименовать все свои самолеты, чтобы они соответствовали их высотам. Это единственный способ легко оставаться организованным. Моя первая контурная линия будет создана на плоскости 440.

Создание контурных линий

Вероятно, вы захотите начать снизу и двигаться вверх. По сути, вот как это работает: начните эскиз на нужной плоскости, затем нарисуйте сплайн, чтобы он соответствовал любой контурной линии, которую представляет эта плоскость. Выйдите из эскиза и повторите для следующей контурной линии.

Каждая плоскость будет иметь собственную отметку контурной линии.

На предыдущем изображении я рисовал на плоскости 440. Поэтому я нарисовал сплайн поверх контурной линии, обозначенной 440 на моей топографической карте. Чем меньше контрольных точек сплайна, тем лучше. Вам нужно только достаточное количество контрольных точек, необходимое для соответствия кривой исходной контурной линии на вашей топографической карте. Придерживайтесь добавления контрольных точек на пиках и впадинах. Сплайны должны выходить на небольшое расстояние за границу вашей собственности, но они не должны выходить за его пределы.

Создание поверхности

Хотя в нашем примере было около 30 контурных линий, создание поверхности — очень простой процесс. Это связано с тем, что нет областей, где контурные линии являются замкнутыми петлями. Другими словами, никаких прудов или холмов. Если бы они были, необходимо было бы завершить поверхность, используя ряд шагов и различные команды наплавки.

Создание поверхностного представления свойства.

Используя команду Surface Loft, мы можем выбрать каждый эскиз, тщательно выбирая каждый эскиз в том порядке, в котором мы хотим, чтобы лофт смешивался между ними, и рядом с одной и той же конечной точкой для каждого контура эскиза. Предыдущее изображение показывает предварительный просмотр перед нажатием зеленой галочки, чтобы принять результаты.

Кстати, если вы хотите обрезать получившуюся поверхность до нужного размера, используйте исходный эскиз границы. Используйте команду «Обрезка поверхности», выберите эскиз границы и обрежьте все, что находится за пределами границы участка.

Демонстрация инфраструктуры

Это самая простая часть. Для этого вы будете использовать команду «Разделить линию», которая позволяет разделить одну грань или поверхность на несколько граней или поверхностей. (Кстати, термин «грань» зарезервирован для поверхностей, составляющих твердое тело.) Эскиз на верхней плоскости будет работать хорошо, если мы будем придерживаться нашего примера, потому что команда «Разделить линию» проецирует эскиз перпендикулярно плоскости эскиза и на поверхность недвижимости. Расстояние от плоскости эскиза до поверхности, на которую она проецируется, значения не имеет.

Хотите показать, где находится ваш электрический трансформатор? Нарисуйте прямоугольник подходящего размера в нужном месте и разделите поверхность свойства. Измените цвет этого лица на что-то, что выделяется. Вы можете смоделировать, куда должна вести подъездная дорожка, наметить контур предполагаемого дома, деревья, которые вы хотите оставить, или что-нибудь еще. При желании используйте команду «Сплайн на поверхности» для создания эскиза непосредственно на поверхности. Это может быть полезно для отображения линий электропередач, водопровода и т. д.

Развлекайся и счастливого моделирования!

Топо США — серия новых национальных карт

Во второй половине 20-го века основу серии национальных карт Геологической службы США (USGS) составляли 7,5-минутные топографические карты. Эта серия карт была объявлена ​​завершенной в 1992 году. В 1990-х и начале 2000-х годов картографическая программа Геологической службы США сосредоточила свое внимание на цифровых данных для ГИС. В конце 2008 года Геологическая служба США приступила к определению новой серии цифровых четырехугольных карт общего назначения под названием US Topo. Хотя эта серия намеренно создана по образцу старых 7,5-минутных печатных четырехугольников, она существенно отличается от них. Некоторые из этих различий являются эстетическими и, следовательно, визуально очевидными. Обычная реакция пользователей заключается в том, что новые карты не так хороши, как старые печатные топографические карты.

Оригинальные топографические карты Геологической службы США были созданы вручную из первичных источников данных. Топографические карты США массово производятся из вторичных источников данных. Несмотря на то, что карты US Topo в чем-то похожи на старые карты, они представляют собой другой продукт для другого времени и предлагают некоторые важные преимущества по сравнению со старым продуктом.

Первоначальная программа топографического картирования
В рамках первоначальной 7,5-минутной программы топографического картирования (примерно 1945–1992 гг. ) Геологическая служба США заказала аэрофотосъемку и отправила государственных служащих в поле для обследования области карты. Полевые бригады установили горизонтальный и вертикальный контроль, определили местонахождение и классифицировали культурные объекты, установили постоянные геодезические маркеры, прошли пешеходные тропы, классифицировали природные объекты, такие как ручьи и болота, собрали информацию о границах от государственных и местных органов власти и исследовали географические названия, опрашивая местных жителей. Эта полевая разведка, в том числе тщательно аннотированные аэрофотоснимки, была возвращена в региональные картографические центры и объединена в стандартные карты. Контроль был добавлен с помощью аэротриангуляции, контуры были составлены вручную из стерео аэрофотоснимков, почти весь текст был размещен вручную, почти все линии были нарисованы вручную, а рукописи обычно проходили не менее четырех циклов редактирования, прежде чем были одобрены для публикации.

За исключением использования аэрофотосъемки, именно так карты делались с середины 1700-х годов. Качественные карты обязательно были дорогими из-за этой общепринятой практики. Стоимость 7,5-минутной серии карт для 48 совпадающих штатов оценивается примерно в 3 миллиарда долларов, более 50 000 долларов за карту (в долларах 2007 года). От планирования проекта до печати карты прошло около пяти лет, а на завершение серии ушло более 45 лет. На пике своего развития в 1960-х и 1970-х годах в Национальной картографической программе работало более 2000 человек. Маловероятно, что сегодня Конгресс будет финансировать такую ​​программу или что сегодняшние пользователи карт сочтут такое время цикла приемлемым.

Топографическая программа США
Четырехугольные топографические карты США производятся серийно с использованием автоматизированных и полуавтоматических процессов. Картографический контент поступает из национальных баз данных ГИС. За два года, с июня 2009 г. по май 2011 г., Геологическая служба США выпустила почти 40 000 карт, более 80 карт в рабочий день. На каждую карту уходит всего около двух часов интерактивной работы, в основном на размещение текста и окончательную проверку. Геологическая служба США еще не определилась с моделью расчета стоимости топографических изображений США, но они, вероятно, дешевле оригинальных топографических карт как минимум в 100 раз9.0003

Состав объектов топографической съемки США напрямую зависит от исходных баз данных ГИС. Это создает проблемы для полноты и качества карты:

  • Эти базы данных не были предназначены для создания карт общего назначения. Независимо от точности отдельных баз данных, данные из разных источников имеют разное разрешение и даты сбора, а визуальная интеграция между классами пространственных объектов обычно не имеет большого значения для владельцев данных.
  • Многие особенности, традиционно фиксируемые прямыми полевыми наблюдениями, отсутствуют в каких-либо общедоступных национальных базах данных. Примеры включают в себя второстепенные элементы, такие как ветряные мельницы, резервуары для воды, линии заборов, местные парки и прогулочные тропы, а также более важные элементы, такие как границы, трубопроводы и линии электропередач.
  • Использование данных, собранных другими программами или организациями, вместо того, чтобы владеть всеми этапами сбора данных и создания карт, означает, что ответственность за качество данных широко распределена, включая организации, которые не являются заинтересованными сторонами в картах Геологической службы США.

Высокий уровень автоматизации производства топо в США снижает стоимость и время цикла, но также способствует снижению визуального качества. Современные компьютерные технологии не могут воспроизвести изящный вид хорошей карты, нарисованной от руки. Имеющееся программное обеспечение особенно слабо справляется с размещением текста, визуальной интеграцией различных классов объектов и позиционированием перегруженных объектов при сохранении ясности.

Национальная картографическая программа следующего поколения
В 1990-х и начале 2000-х годов в картографическом сообществе США существовал консенсус в отношении того, что эра традиционных четырехугольных карт закончилась. Считалось, что данные ГИС будут управлять динамическими картографическими системами, поэтому картографическая программа Геологической службы США обратила свое внимание на разработку и создание баз данных ГИС. Несмотря на успех во многих отношениях, эти усилия не привели к замене серии национальных карт. Создание программных систем для создания качественных пользовательских карт технически сложнее, чем предполагалось. Базы данных ГИС, как правило, создаются для других целей, с моделями данных, которые не обязательно подходят для создания карт. Для некоторых приложений, включая тушение лесных пожаров, реагирование на стихийные бедствия, национальную безопасность, военные операции, поисково-спасательные работы и рекреационные походы, технология ГИС еще не доказала свою адекватную замену традиционным картам.

US Topo представляет новый тип серии национальных карт. Макет оригинальной 7,5-минутной серии карт является культовым, и US Topo был намеренно смоделирован на основе старых карт, полагая, что пользователям будет удобно с таким дизайном. Тем не менее, это сходство поверхностно. Больше нецелесообразно создавать национальную серию карт из первоисточников, полевой инспекции, ручной интеграции данных и ручного черчения. Программа US Topo является проверкой гипотезы о том, что стандартная серия карт общего назначения, актуальная для начала 21 века, может быть создана и поддерживаться другими средствами.

Значение качества
Большинству пользователей карт ясно, что старые топографические карты имеют более высокое визуальное качество, чем топографические карты США. Старые карты отображают больше функций, имеют лучший дизайн и расположение текста, лучшую визуальную интеграцию и более изящный внешний вид. Традиционная нарисованная от руки карта — это чудо представления данных, позволяющее человеку быстро и точно обрабатывать большие объемы информации. Топографические карты США, хотя и превосходят в этом отношении типичные отображения или графики ГИС, не соответствуют традиционным стандартам представления карт.

С другой стороны, есть по крайней мере четыре важных аспекта, в которых топографические карты США превосходят старые серии карт:

  1. Включение ортофотоснимка высокого разрешения. Технология и данные для этого не существовали во время первоначальной 7,5-минутной программы картирования. Даже сегодня US Topo является уникальным источником изображений, являющихся общественным достоянием, таких больших и удобно упакованных.
  2. Современные системы координат со стандартным представлением. Более 95% старых печатных карт отлиты по устаревшему североамериканскому датуму 1927 года (NAD 27). Ни один из них не соответствует недавно установленному стандарту Национальной сети США (USNG), и только около 25% имеют линии сетки Universal Transverse Mercator (UTM). Случайные пользователи карты могут не знать об этих недостатках, но они создают серьезные проблемы для военных, экстренных служб и других профессиональных целей.
  3. Валюта карты. Исходной топографической программе Геологической службы США потребовались десятилетия, чтобы охватить 48 смежных штатов, поэтому в любой момент времени большие территории страны либо не имели покрытия, либо были устаревшими (рис. 1). Основной стратегической целью US Topo является обновление серии карт для 48 совпадающих штатов в течение трехлетнего цикла. Как минимум, этот цикл обеспечит текущую аэрофотосъемку в четырехугольном формате и позволит без задержки публиковать другие обновленные данные.
  4. Цифровой продукт, который можно бесплатно загрузить. Цифровые файлы с функциями, организованными по слоям, позволяют включать больше данных, а также позволяют пользователям просматривать и печатать их по своему усмотрению. Бесплатное распространение через Интернет сокращает время и расходы пользователей карты.


Рисунок 1. Примерно на полпути первоначальной 7,5-минутной картографической программы (1970 г.) карты были опубликованы для 43% из 48 совпадающих штатов, и только 12% страны имели покрытие, актуальное с точностью до 10 лет. . Неполное и устаревшее покрытие — это скрытая стоимость традиционных картографических технологий. Целью программы US Topo является составление карты всей страны по трехлетнему циклу. И старая, и новая программы включают Аляску, Гавайи, Пуэрто-Рико и территории США; эти области вносят дополнительную сложность и не обсуждаются в этой статье. Щелкните для увеличения.

Выводы
В ноябре 2008 г. было принято решение возродить программу картографирования четырехугольников Геологической службы США. В июне 2009 г. началось производство относительно простых карт-изображений. В октябре 2009 г. были добавлены контурные и гидрографические слои. К маю 2011 г. был опубликован.
Скорость этого разгона впечатляет. Спешка с производством и распространением US Topos отражает приверженность Геологической службы США современным национальным сериям карт и уверенность в том, что для обеспечения широкой доступности современных стандартных карт нельзя ждать полного консенсуса по дизайну или полной доступности данных.

В то время как главным приоритетом программы является охват территории Соединенных Штатов за три года, другой важной целью является постоянное совершенствование продукта, включая добавление других классов объектов для достижения уровня контента старой серии карт. В какой степени эта цель может быть достигнута и как быстро, еще предстоит увидеть. Однако даже базовые топографические карты США, опубликованные в 2009 и 2010 годах, оправдывают невысокую стоимость программы.

США Информация о продукте Topo и ссылки для скачивания здесь. Топо США публикуются в формате Portable Document Format (PDF) и могут быть загружены бесплатно.

Более подробная историческая информация об оригинальной серии топографических карт Геологической службы США здесь.

10 вещей, которые необходимо включить в план вашего участка разработки

Независимо от того, являетесь ли вы студентом в студии или работаете в дизайнерской фирме, каждый может согласиться с одним: то, что находится на сайте, имеет решающее значение, когда речь идет о дизайне здание. Вот почему много времени, мыслей и денег уходит на проведение анализа сайта еще до того, как начнется концептуальная фаза дизайна.

Следующие элементы вашего участка влияют на окончательный дизайн здания:

  • Топография

  • Растительность

  • Инфраструктура

  • Существующие здания

  • Погода

  • Культура

После проведения тщательного анализа участка будет представлена ​​концепция с планом участка, показывающим существующие и предполагаемые условия.

Помимо стрелки на север и масштабной линейки, вот десять основных элементов, которые вы должны включить в свой план участка после завершения анализа участка.

1. Границы собственности

Включение границ собственности в план участка застройки является одним из наиболее важных элементов. В некотором смысле, это готовит почву для вашего дизайна. У вас может быть самое инновационное или красивое здание, но вы не можете посягать на соседнюю собственность владельца. Если вы это сделаете, у вас будет дополнительное время для проведения дополнительных опросов и рисунков. В худшем случае вы можете попасть в суд.

2. Расстояние между зданиями и границами участка

Понимание вашего сайта выходит за рамки границ вашей собственности. Окружающая инфраструктура и здания играют важную роль в формировании вашего дизайна. Обязательно включите все эти размеры в свой план, потому что такие вопросы, как следующие, определяются тем, что происходит вокруг участка:

  • Высота здания

  • Зонирование

  • Использование здания

  • Пожароопасность

3.

Существующие и предлагаемые условия

Чтобы городские чиновники и рецензенты проекта могли полностью осознать масштабы вашего проекта, вам необходимо представить как существующие, так и предлагаемые условия, включая линии забора и особенно все инженерные коммуникации. Он также позволяет узнать, требуется ли присутствие других городских властей, таких как инспекторы, во время строительства вашего здания.

4. Сервитуты

Сервитуты необходимы в любое время, когда вам нужно пересечь или сохранить элемент вашего дизайна, который будет существовать на соседнем участке. Например, если вам нужен участок трубы, который пересекает угол другой собственности, вам нужен сервитут, чтобы иметь законное право пересекать этот угол и поддерживать эту часть трубы. Вы можете отображать сервитуты графически или текстом, но не должно быть никаких сомнений в том, что сервитут существует.

5. Границы строительства и площадки для закладки

Показывает участки собственности, на которых ведется строительство. Он также определит территорию, расположенную на площадке или рядом с ней, где происходят связанные со строительством поставки, складирование, стоянка оборудования и частичная сборка.

6. Подъездные пути

От ширины подъездного пути до размеров бордюра существует множество требований нормативных документов, регулирующих проектирование доступа на ваш участок. Убедитесь, что вы знаете правила, а затем включите все размеры в свой план сайта.

7. Парковка

Парковка является серьезной проблемой, когда речь идет о планировании участка, особенно в коммерческих условиях или в густонаселенном центре города. Много времени, размышлений и исследований уходит на определение достаточного количества парковочных мест, поэтому не забудьте включить схемы парковки со следующими пунктами в свой план участка:

8. Ближайшие улицы и расположение наземных знаков

потоки через и вокруг вашего сайта имеет решающее значение. Показ окружающих улиц — будь то главные артерии, проспекты или тупики — поможет проиллюстрировать влияние вашего дизайна на трафик вокруг сайта. Он также обеспечивает контекст для вашего здания.

Знаки на земле расскажут всю историю вашего сайта. Когда вы рисуете свои улицы, включите:

  • Знаки остановки

  • Светофор

  • Дорожные знаки

  • И т. д.

9. Пожарные гидранты

Доступ к площадке важен не только для жильцов, но и для аварийного персонала. Существуют правила, определяющие расстояние, на котором ваше здание должно находиться от пожарных гидрантов, в зависимости от типа конструкции. Если вы делаете ремонт, часто в этом нет необходимости. Тем не менее, новое строительство всегда должно включать пожарные гидранты в план застройки, который вы представляете городу.

10. Ландшафтные зоны

Ландшафтный дизайн используется не только для эстетики, но часто является частью хрупкой экосистемы, которую необходимо сохранить. Или он разработан, чтобы помочь сохранить окружающую экосистему. Не забудьте добавить существующий и предлагаемый ландшафтный дизайн, включая контроль эрозии и стока.

Выводы по плану участка

Когда вы составляете план участка застройки, постарайтесь представить его как рассказ об участке и здании. Чтобы рецензенты плана поняли ваш дизайн, вы должны рассказать всю историю. Часто чем больше, тем лучше, когда дело доходит до плана сайта. Не оставляйте места для интерпретаций.

Чтобы узнать больше о важности планирования участка, узнайте о Revit для пользователей AutoCAD от Pluralsight!



Стандартные системы координат для топографических карт полигонов

Инженеры полигонов в своей проектной работе в значительной степени полагаются на топографические карты. На топографических картах представлены контуры высот, известные как изолинии, для изменений поверхности земли. Геодезические компании создают контурные линии, выполняя наземную съемку, съемку с обнаружением света и определением дальности (лидар) или аэрофотосъемку. Во всех случаях топографические карты создаются на основе стандартной системы координат.

Горизонтальные системы, основанные на геодезических координатах по всему миру, могут обновляться каждые несколько лет или десятилетий. Примером горизонтальной системы координат является Североамериканская система координат (NAD). Датум — это формальное описание формы Земли и точка привязки системы координат. Используя систему NAD, инженеры могут выполнять горизонтальные измерения с учетом информации о точках привязки.

NAD 27 и NAD 83 — это две версии системы NAD с немного разными предположениями и измерениями. Точка с определенной широтой и долготой в датуме NAD 27 может находиться в десятках футов от точки с такой же широтой и долготой в датуме NAD 83.

Широта и долгота начальной точки (триангуляционная станция Meads Ranch в Канзасе) определяют датум NAD 27. Направление линии между этой точкой и указанной второй точкой и два измерения определяют сфероид. И наоборот, NAD 83 Datum использует более новый определенный сфероид, Геодезическую систему отсчета 1980 года (GRS 80). GRS 80 — это геоцентрическая или геоцентрическая система отсчета, не имеющая начальной точки или начального направления.

Точно так же вертикальные системы предоставляют геодезистам средства для измерения вертикальных измерений на основе стандартной системы. Примерами вертикальных исходных данных являются Национальные геодезические вертикальные исходные данные 19.29 (NGVD 29) и North American Vertical Datum 1988 (NAVD 88).

При работе с топографическими картами инженеры по твердым отходам обращают особое внимание на стандартную систему координат, используемую для создания топографической карты, которая предоставляется им при проектировании. Инженеры захотят проверить наличие дополнительных топографических карт, используя другой датум для того же участка. Проверка исключает возможность возникновения несоответствий в проектной документации.

Как правило, стандартная система, установленная для свалки, остается неизменной для обеспечения согласованности топографических карт, созданных на протяжении многих лет. Если стандартная система должна быть изменена, задокументируйте преобразование, предоставив ее инженерам по твердым отходам, работающим на объекте. Информация о преобразовании полезна для преобразования инженерных планов, чтобы старые планы не устарели и не стали непригодными для практической инженерной работы.

Инженер по твердым отходам, который впервые начинает работу на существующей свалке, особое внимание уделяет стандартной системе (горизонтальной или вертикальной). Инженер хочет убедиться, что время, затраченное на создание проектной документации и планов, не потрачено впустую. Для достижения оптимальной эффективности владельцы полигонов, заключающие контракты с новыми инженерами по твердым отходам, должны предоставить информацию о переходе со старой системы на новую после начала действия контракта.

Национальная система пространственных отсчетов США NAD 83 (2011/MA11/PA11) эпохи 2010.00 представляет собой уточнение данных NAD 83 с использованием данных сети очень точных приемников GPS на постоянно действующих опорных станциях (CORS). Новая Глобальная навигационная спутниковая система (GNSS) заменит Национальную систему пространственной привязки NAD 83 и NAVD 88 в 2022 году, согласно Стратегическому плану Национальной геодезической службы на 2019 год.-2023. GNSS будет опираться на глобальную систему позиционирования и гравиметрическую модель геоида, полученную в результате проекта Gravity for the Redefinition of the American Vertical Datum (GRAV-D). Целью новых систем является более легкий доступ и обслуживание, чем NAD 83 и NAVD 88, которые полагаются на физические цели обследования, которые со временем ухудшаются.

Инженеры по твердым отходам должны быть осведомлены о предстоящих изменениях, чтобы при необходимости адаптировать проекты площадок и проконсультироваться с владельцами и операторами полигонов, чтобы узнать о любых реализациях на их объектах.



Об авторах:

Али Хатами , доктор философии, PE, LEP, CGC, является директором проекта и вице-президентом инженеров SCS. Он также является нашим национальным экспертом по проектированию свалок, обеспечению качества строительства и свалкам с повышенной температурой. Он имеет более чем 40-летний опыт исследований и профессионального опыта в области механического, структурного и гражданского строительства. Доктор Хатами более 30 лет занимается проектированием и выдачей разрешений на гражданские/твердые отходы/экологические проекты, такие как системы управления поверхностными водами, дренажные сооружения, полигоны твердых бытовых отходов, полигоны опасных твердых отходов, полигоны низкоактивных радиоактивных отходов. , системы транспортировки и очистки фильтрата и сточных вод, системы управления газом, хранилища опасных отходов, системы резервуаров для хранения, установки для переработки отработанных шин, установки для компостирования, установки для рекуперации материалов, системы сбора и удаления свалочного газа, системы испарителя фильтрата и плавающие крышки для хранилищ жидкости. Доктор Хатами приобрел обширный опыт и знания в области геологии, гидрогеологии, гидрологии, гидравлики, методов строительства, материаловедения, обеспечения качества строительства (CQA) и устойчивости грунтовых систем.
