Топографический план это: Топографический план земельного участка. Составление топоплана. Стоимость работы, сроки, этапы создания цифрового плана местности

Топографический план. Создания, методы отображения рельефа местности

Топоплан сегодня — важный документ, без которого трудно представить строительство, проектирование ландшафтных работ. Но чем он отличен, к примеру, от ситуационного или поэтажного? В статье мы детально разберем создание топографических планов, дадим определение понятия, увидим, для чего разрабатываются подобные планы, какую полезную информацию в себе несут. Рассмотрим также необходимые инструменты для их составления.

Определение

Начнем статью с определений:

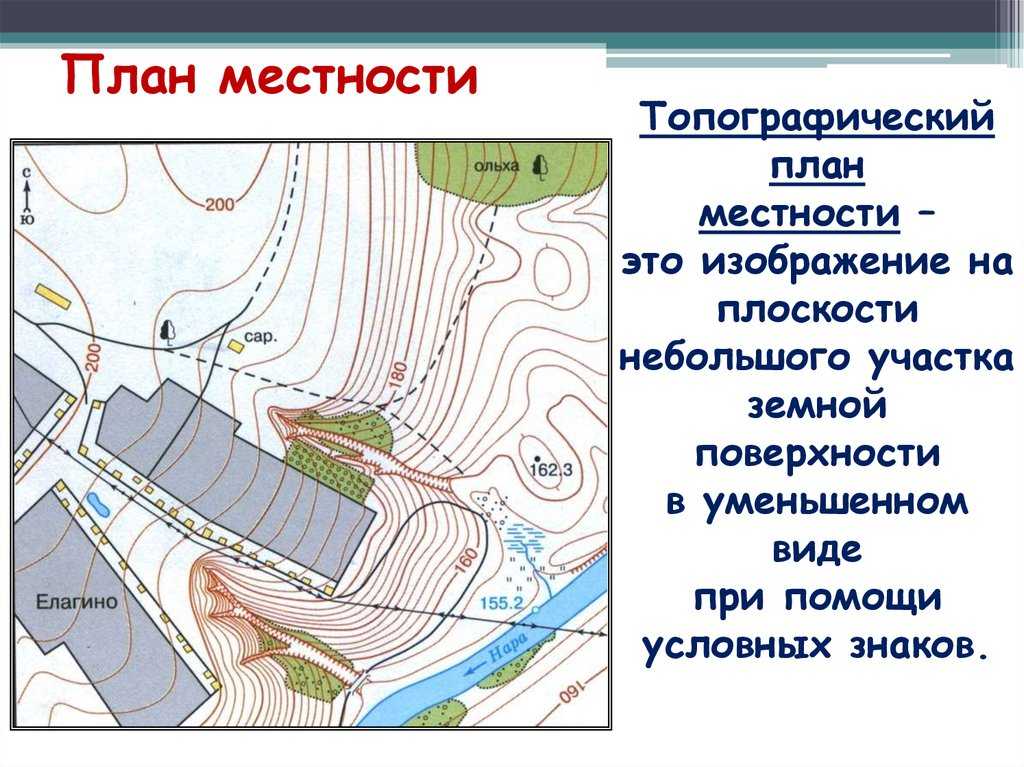

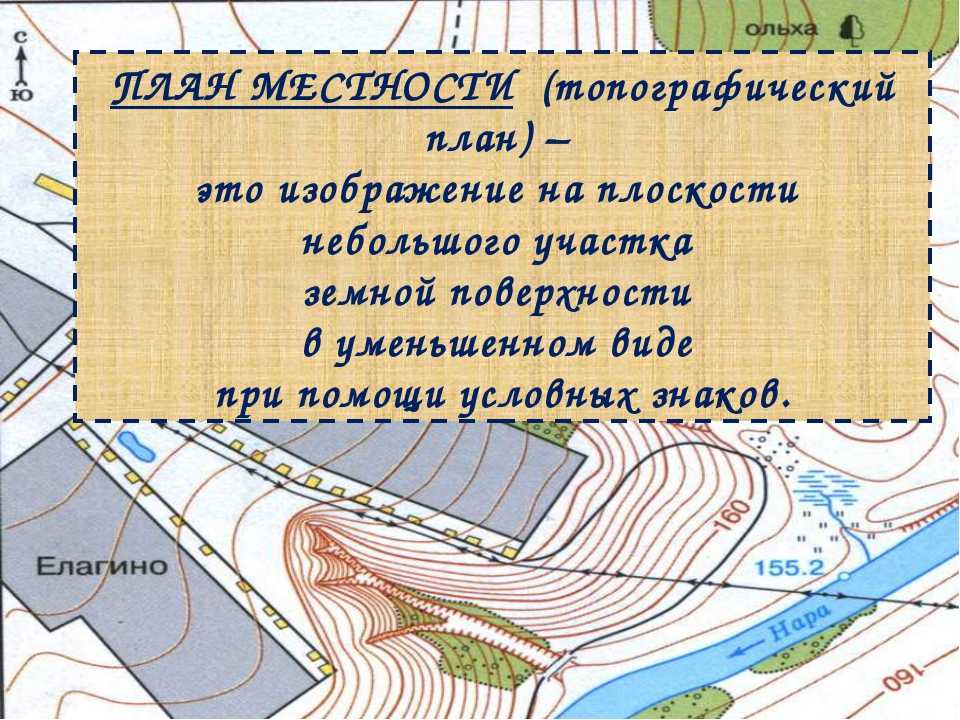

  • Топографический план — это документ, который составляют по результатам топографической съемки местности. Так называется чертеж элементов ситуации, рельефа, а также прочих объектов на местности с их техническими и метрическими характеристиками, который исполняется с применением утвержденных условных знаков.
  • Топографический план — это вид крупномасштабного чертежа, изображающий на плоскости в условных знаках какой-либо участок земной поверхности. Он строится без учета кривизны уровневой поверхности. Здесь сохраняется постоянный масштаб по всем направлениям и в любой точке.

Главная особенность топографического плана — это его высотная составляющая. То есть, в любой точке изображения можно определить высоту прочерченного там объекта. Помимо этого, на топоплане можно измерить линейные параметры и координаты объектов (с учетом масштаба).

Все вышеобозначенные данные легко получить как на бумажной, так и на электронной версии плана. Такими образом, топографический план — это не только наглядное изображение определенной местности, но и отправная точка для моделирования и проектирования.

Отличие от геоподосновы

Нередко специалисты называют топоплан геоподосновой (и наоборот). По сути, эти понятия действительно синонимичны. Но с уточнениями. Геоподоснова может содержать в себе сразу несколько топографических планов. Это собирательное название для всех изображений территории какого-либо объекта.

И еще одно уточнение: на геоподоснове обязательно указание всех имеющихся подземных коммуникаций. На топоплане же они изображаются только по необходимости.

Отличие от карты

Чем же топографический план участка будет отличаться от той же карты? Эти документы нельзя назвать идентичными. Разработка карты связана с использованием мелких масштабов. Карты создаются для охвата более обширных территорий, нежели топографические планы.

Есть и еще одно отличие: при создании карты составитель учитывает кривизну поверхности земного шара, при создании плана — нет. Для последнего характерно использование крупных масштабов — от 1:5000 до 1:500.

Кроме того, план будет отличаться изображением следующих объектов:

  • Рельеф местности.
  • Инженерные и технические сооружения.
  • Границы имеющихся угодий.
  • Наличие подведенных коммуникаций.

Также топоплан выделяется не только графическим изображением имеющихся объектов, но и подробной информацией об их параметрах: высотных, качественных и количественных.

Составление документа

Топографические планы земельных участков составляют инженеры-геодезисты. Чтобы трудиться в этой нише, уже недостаточно закончить университет, получить диплом и закупить профессиональное оборудование для топосъемки. Специалист должен работать в организации, имеющей членство в соответствующей СРО (саморегулирующей организации).

Такое предписание действует на территории РФ с 2009 года. Его введение обусловлено желанием повысить ответственность геодезистов, укрепить их подготовленность.

Все используемые специалистами приборы проходят соответствующую аттестацию. Они должны иметь свидетельства о прохождении необходимых метрологических проверок. Обработка материалов, полученных на топосъемке, измерений ведется сегодня на лицензионном специализированном ПО.

Регулирующие документы

Как условные планы для топографических планов, так и они сами регулируются в Российской Федерации основополагающими документами:

  • Инструкция по топографической съемке. Составлена в 1955 году.
  • Условные знаки для топографических планов. Документ разработан в 1989 году.
  • СП 47.13330.2012.
  • СП 11-104-97.
  • ГОСТ Р 51872-2002.

Зачем нужны топопланы?

Для чего разрабатываются условные планы для топографических планов? По сути, это необходимый предпроектный документ для начала любого строительства. Обозначим, в каких случаях он необходим:

  • Получение документации-разрешения на строительство.
  • Проектирование работ при возведении и реконструкции зданий и сооружений. Сюда же можно отнести проектирование прокладки коммуникаций и их реконструкцию.
  • Оформление в собственность, аренда вновь образованного земельного надела.
  • Вертикальная планировка какой-либо территории.
  • Ландшафтное проектирование на земельных участках.

Необходимые документы

Если заказчиком топографического плана выступает физическое лицо, то достаточно лишь указать местоположение необходимого объекта (кадастровый номер или адрес участка), а затем устно договорится со специалистом о необходимость проведения тех или иных работ.

В случае когда услугу заказывает юридическое лицо, обязательно требуется составление договора, акта приемки-передачи. Заказчик также должен предоставить геодезической компании следующие документы:

  • Ситуационный план необходимого объекта.
  • Техническое задание на проведение геодезических, топографических работ.
  • Информацию о ранее произведенных топографических работах.
  • Иные документы, которые могут содержать в себе картографические сведения о данном объекте.

Как выглядит план

Сегодня топографический план — это не только бумажный документ. Набирает популярность его представление в виде ЦММ — цифровой модели местности. Можно заказать и версию плана в распространенном сегодня PDF-формате.

Но надо помнить о том, что немногие эксплуатирующие и контролирующие организации обладают возможностью работать с документом в таком виде, заверять его электронными подписями. Отсюда для согласования и проставления необходимых печатей нужна и напечатанная версия топоплана.

О масштабе на плане

Топографический план — это документ, составленный в масштабе от 1:10000 до 1:100. В зависимости от этого, точность изображаемых объектов тоже будет различной. Например, на мелких масштабах практически невозможно изобразить деревья или коммуникации — это будет сливаться в одно пятно.

В этой сфере существуют и правила генерализации: чем меньше масштаб, тем более крупные и значимые объекты должны фигурировать на изображении.

Самые востребованные масштабы касательно топографических планов: 1:500 и 1:1000. Они используются в проектировании при строительстве. Любой такой топоплан будет состоять из чертежа и остальных вспомогательных изображений.

Основная графическая часть

Перейдем теперь к условным знакам для топографических планов. Они применимы именно для графической части документа. Тут важно выделить следующие группы:

  • Рельеф. Его изображают при помощи основных и утолщенных горизонталей. Они дополняются отметками о высоте местности. Последние указываются в формате 111.22, в метрах над уровнем моря. Что любопытно, в России принята Балтийская система высот, и лишь в столице используется Московская. От первой она отличается незначительно — на +/-92 мм. Горизонтали и отметки позволяют судить о рельефе местности — возможно определить котлованы, горы, лощины, хребты, седловины и проч.
  • Растительность и грунты. Знаки топографических планов обязательно «рассказывают» о видах и того, и другого.
  • Гидрография. При помощи условных обозначений топографических планов изображаются реки, озера, болота и ручьи. Обязательно прописывается название водного объекта, направление его течения, глубина и скорость.
  • Дорожная сеть. Обозначаются автомобильные, пешеходные, железнодорожные и трамвайные пути. Содержится информация об их покрытии, ширине.
  • Инженерные сети. Условные знаки для топографических планов 1:500 призваны рассказать о подземных и наземных коммуникациях — ЛЭП, газопроводах, канализации, водопроводе, линий связи и проч.
  • Ограждение. Это отображение всех типов изгородей, заборов и проч.
  • Сооружения и здание. Подобные объекты снабжаются подписями с описанием их этажности, принадлежности к жилому сектору, информацией о материалах.
  • Границы. На топографических планах обязательно указываются границы поселений, кадастровые пределы земельных участков, а также границы самой топографической съемки.

Вспомогательные обозначения

В случае с топографическими планами к вспомогательным изображениям относится следующее:

  • Математическая основа. То есть, изображение крестов и обозначение их координат. Это позволяет четко привязать чертеж к координатам на реальной местности.
  • Условные обозначения. Если на топоплане используются какие-либо обозначения, не относящиеся к общепринятым условным знакам, то их расшифровывают на самом чертеже. Если же в документе только стандартные знаки, их дешифровка не производится.
  • Основной штамп. Место на документе, где можно найти всю дополнительную информацию о чертеже — масштаб, местоположение объекта, данные об исполнителе и проч.

Необходимое оборудование

Составлению топографического плана земельного участка предшествует топографическая съемка. Для нее нужно следующее оборудование:

  • Оптические нивелиры. Позволяют точно измерить плоскость участка.
  • Тахеометр электронный. Высокоточный прибор для измерения высотных параметров, определения прямоугольных и полярных координат, замера площади земельных наделов, обработки полученных данных.
  • Дальномеры. Сегодня это лазерные электронные рулетки, позволяющие быстро, точно и без особых усилий определить расстояние между объектами.
  • Спутниковое оборудование.

На этом закончим знакомство с важнейшими характеристиками и особенностями топографических планов. Вы также знаете теперь, чем подобные документы отличаются от карт и геоподоснов.

Топографическая съемка и инженерно-топографические планы (геоподоснова)

Инженерно-топографический план, или геоподоснова, представляет собой план участка местности (топографический   план), на котором отображены подземные и надземные инженерные коммуникации (план инженерных коммуникаций). Инженерно-топографический план создается по результатам топографической съемки.

ООО «Геометр-Центр» имеет необходимые приборы, квалифицированных специалистов, опыт проведния топографической съемки и создания инженерно-топографических планов в сложнеших городских условиях, включая город Москву.

Для производства топографической съемки мы применяем современные геодезические приборы с автоматической регистрацией результатов измерений и совершенную систему кодирования информации о местности. Для составления топографического плана используют условные знаки. «Геоподоснову» Москвы составляют в специальных Московских условных знаках. Для составления планов подземных коммуникаций мы кропотливо собираем и анализируем имеющиеся исполнительные чертежи построенных подземных коммуникаций, а также применяем приборы поиска (трассоискатели). Вся информация об инженерных коммуникациях проверяется и уточняется в ходе согласования «геоподосновы» с эксплуатирующими организациями. Планы подземных коммуникаций для Москвы также составляются в Московских условных знаках, стр.70. Инженерно-топографические планы составляются с помощью специализированного программного обеспечения и представляются заказчику в электронном (цифровом) виде и в виде «твердой» копии. В Москве материалы сдают в Геофонд города Москвы (ГУП Мосгоргеотрест Москомархитектуры), поэтому они должны соответствовать определенным требованиям.

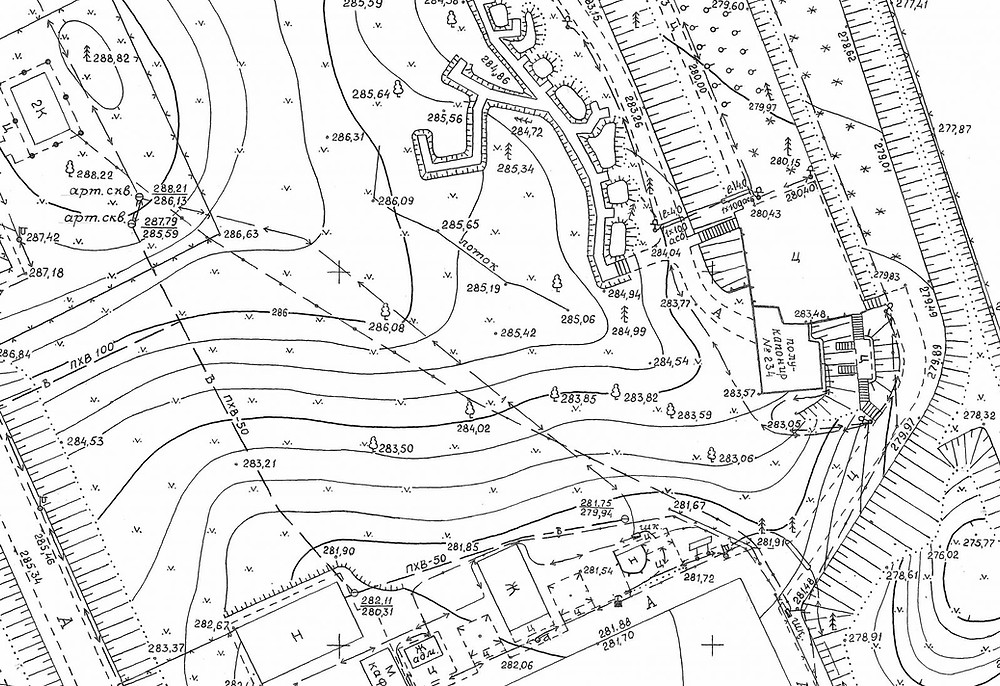

Образец геоподосновы Москвы

Топографическая съемка

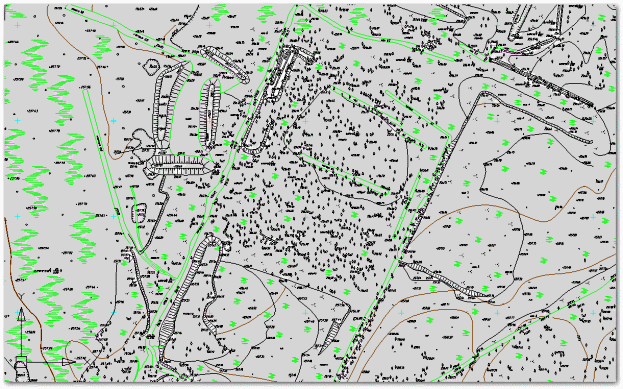

Инженерно-топографические планы создают по результатам топографической съемки в крупных масштабах и с очень высокой детальностью. Как правило, топографическую съемку при инженерных изысканиях выполняют в масштабе 1:500 (в 1 см 5 м). На инженерно-топографическом плане (геоподоснове) в соответствующих условных знаках отображают все существующие объекты местности, включая некапитальные и небольшие по размерам. Например, в соответствии с СП 11-104-97 «Инженерно-геодезические изыскания для строительства», приложение Д, на «геоподоснове» отображаются такие мелкие объекты, как тумбы афишные, светофоры на столбах, деревья толщиной больше 5 см, высоты головок рельсов, в том числе трамвайных и пр. Для производства топографической съемки мы применяем современные геодезические приборы с автоматической регистрацией результатов измерений и совершенную систему кодирования информации о местности. Это позволяет нам выполнять топографическую съемку быстро и с высоким качеством. Для составления топографического плана используют условные знаки. «Геоподоснову» Москвы составляют в специальных Московских условных знаках.

План подземных коммуникаций

Особенно ответственной частью «геоподосновы» является план подземных инженерных сетей, которые не видны на поверхности земли и могут быть повреждены при производстве строительных работ. В «подземной» части «геоподосновы» отображаются все инженерные коммуникации, высоты (отметки) всех характерных точек коммуникаций (лотков, люков и т.д.), их технические характеристики. Например, в соответствии с требованиями СП 11-104-97 должны быть указаны «назначение, диаметр и материал труб, тип каналов, число кабелей». Степень детализации «подземной» части «геоподосновы» также очень высока. Например, на «геоподоснове» должны быть подписаны высоты «верха чугунного кольца люка колодца (обечайки), труб, каналов, в самотечных сетях — дна лотка, в колодцах отстойниках – дна колодца, низа входящей и выходящей труб …».

Понимание топографических карт

Понимание топографических карт

Понимание
Топографические карты


Топографическая карта, просто
Положим, это двухмерное представление части трехмерного
поверхность земли. Топография – это форма поверхности земли, а топографическая
карты существуют для представления поверхности земли. Топографические карты — это инструменты, используемые в геологических
исследования, потому что они показывают конфигурацию земной поверхности. Картографы
решить задачу представления трехмерной поверхности земли на плоской
лист бумаги, используя контурные линии, таким образом, горизонтальные расстояния и вертикальные
возвышения могут быть измерены по топографической карте.

Общие
Информация
Условия ниже
указать, какая информация содержится на топографической карте и где ее можно
быть найденным.

Карта
Масштаб:
Карты бывают разного масштаба, покрывающие области от
всю землю до городского квартала (или меньше).

Вертикальный
Масштаб (интервал контура):
Все карты имеют горизонтальный масштаб. топографический
карты также имеют вертикальный масштаб, позволяющий определить точку в трех
объемное пространство.

Контур
Линии:
Контурные линии используются для определения высот и являются линиями
на карте, составленной из точек соединения с одинаковой высотой (высотой
относится к высоте в футах или метрах над уровнем моря).

Ниже приведены общие
характеристики контурных линий:

1 . Контурные линии
не пересекать друг друга, разделять или разделять.
2 . Близко расположенные
контурные линии представляют собой крутые склоны, и наоборот, контурные линии, расположенные на расстоянии
далеко друг от друга представляют собой пологие склоны.
3 . Контурные линии
поднимаются вверх по долинам и образуют букву «V» или «U» там, где они пересекаются.
поток.

На большинстве топографических карт
Контурные линии индекса обычно темнее и отмечены их возвышениями.
Более светлые контурные линии не имеют отметок, но их можно определить путем подсчета
вверх или вниз от ближайшей линии контура индекса и умножение на контур
интервал. Интервал контура указан на каждой топографической карте и обычно
расположен ниже шкалы.

Создание
топографические профили:
  Помните, что топографические карты представляют
вид на пейзаж сверху. За проведение подробного исследования
форма рельефа необходимо построить топографический профиль или разрез
через определенный интервал. Топографический профиль представляет собой вид в поперечном сечении.
вдоль линии, проведенной через часть топографической карты.

Профиль может быть построен
быстро и точно пересечь любую прямую линию на карте, выполнив следующую процедуру:

и . Положите полосу
бумаги вдоль линии, пересекающей область, где должен быть построен профиль.
б . Отметка
на бумаге точное место пересечения каждого контура, ручья и вершины холма
линия профиля.
с . Подпишите каждую отметку
с высотой контура, который он представляет.
д . Подготовьте вертикаль
шкалу на профильной бумаге, обозначив горизонтальные линии, соответствующие
высота каждой изолинии указателя.
и . Поместите бумагу
с маркированными контурными линиями в нижней части профильной бумаги и проекта
каждый контур к горизонтальной линии той же отметки.
ф . Подключить
точки.

Поток
Градиент:
Градиент ручья также можно определить по топографической схеме.
карта. Градиент пара или реки определяется путем измерения сечения
ручья или реки и деления расстояния (в милях) на разность высот
(в футах) между двумя точками. Результат выражается в футах на милю (ft. /mi.).
Используемое уравнение:

Градиент
=

капля
по высоте между двумя выбранными точками (футы)

расстояние
между двумя точками (мили)



Советы
для интерпретации топографических карт

Вертикальный
преувеличение
:
Вертикальное преувеличение — это эффект, который создается, когда горизонтальные и
вертикальные масштабы на вашем топографическом профиле не совпадают.

Определение
склон холма
:
Помимо прочего, топографическую карту можно использовать для измерения среднего уклона.
холма (или холмов).

Нажмите
на изображении для увеличения.

Топографический
Пример карты
Например,
посмотрите на карту района Сера-Боундэри-Крик вдоль Мидл-Форк
Река Салмон Эта карта представляет собой геологическую карту ледниковой геологии в этом районе, составленную
на основе топографической карты. Карта имеет контурный интервал в сорок футов,
это означает, что каждое место между отмеченной линией 6800 футов и следующей
самая низкая линия (которая составляет 6760 футов и не отмечена) имеет высоту, равную или большую
более 6760 футов, но менее 6800 футов. Вы можете определить высоту
любую точку, найдя ближайшую помеченную линию, подсчитав количество линий
выше или ниже его, умножая на интервал контура и добавляя или вычитая
результат от ближайшей отмеченной контурной линии. Чем теснее расположены
контурные линии, тем круче склон. Вы можете точно узнать, насколько крутой
наклон интересующей вас области путем вычитания наименьшей отметки
от наибольшего и деления результата на расстояние по горизонтали. Горизонтальный
расстояние находится на шкале. Глядя на карту, обратите внимание, что контур
линии охватывают все меньшие и меньшие области. Самые маленькие кружки обозначают
вершины пиков, а некоторые отмечены крестиками с цифрами рядом с ними.
Цифры — высота на вершине пика.

Следуйте контурной линии вдоль
его длина. Обратите внимание на углубления. Когда контурные линии пересекают овраги или ручьи
дренажи, они «V» в гору. Дренажи, в которых вода круглогодично
имеют сплошные линии, соединяющие точки V-образных вырезов. Дренажи, в которых есть вода
пунктирными линиями отмечена только часть года.


Топографические карты и склоны

Топографические карты как способ визуализации поверхности Земли

Топографические карты показывают трехмерную форму ландшафта, изображая равные высоты линиями на двухмерной карте; по сути, они представляют собой тип контурной карты (также используемой в метеорологии и океанографии). Хотя их можно вывести математически, большинство геологов создают их, измеряя высоту (и положение) в поле (или на аэрофотоснимке), нанося высоту на карту и соединяя линии с одинаковой высотой (во многом как соедините точки, за исключением что все одинаковые числа соединены, а не по порядку). Этот модуль разработан, чтобы дать вам опыт изучения и чтения топографических карт, понимания масштаба, расчета уклона и построения топографических профилей.

Зачем мне знакомиться со всеми аспектами топографических карт?

Топографические карты будут знакомы тем из вас, кто любит пешие походы или любители активного отдыха; они используются для понимания ландшафта, по которому вы будете совершать пешие прогулки (или скалолазание, или катание на лыжах, и т. д.). Они также широко используются полевыми геологами для различных целей. Умение читать и интерпретировать топографические карты считается базовым навыком для всех геологов и студентов, изучающих геолого-геофизические науки. Топографические карты используются, чтобы понять форму земли, обрушится ли склон, как меняются ледники, геологическая история и многое другое. Ученые-геологи создают и используют их для построения геологических карт, поиска лучших площадок для строительства, оценки мест возможного затопления и определения лучших мест для археологических или палеонтологических раскопок. Части этого модуля научат вас тому, как читать топографические карты, чтобы вы могли выполнять другие приложения, для которых используются эти типы контурных карт.

Студенты, изучающие геолого-геофизические науки, которые хотят научиться читать топографические карты, также должны знать о масштабе — отношении размера карты к размеру местности в реальной жизни. Какое вам дело до масштаба карты? Весы помогают понять, какое расстояние вам придется пройти, чтобы добраться до этого озера, или расстояние между двумя точками на дороге. Части этого модуля познакомят вас с типами масштабов, способами определения масштаба и стандартными типами масштабов для топографических карт.

Одно из наиболее практичных упражнений, которое можно найти в учебниках по наукам о земле, включает расчет уклона склона холма или другой части поверхности земли. Зачем вам вычислять уклон склона холма? Склон может сказать нам, является ли это хорошим местом для строительства, будет ли дорога завалена мусором или насколько сложно будет подняться на эту вершину. Он также влияет на вулканическую опасность, ограничивает допустимое землепользование (например, сельское хозяйство и развитие) и многое другое. Части этого модуля познакомят вас с тем, как рассчитать уклон склона холма или поверхности грунтовых вод или чего-либо еще, для чего вы знаете расстояние и перепад высот.

Составление топографического профиля связано с уклоном и пониманием формы земли. Почему вы хотите нарисовать пейзаж в профиль? Многие геологи любят визуализировать форму земли, как если бы они разрезали ее. Это помогает им видеть опасности, делать выводы о простирании и падении геологии под землей, среди прочего. Части этого модуля проведут вас через этапы создания топографического профиля, что часто делают ученые-геологи.

Страницы топографических карт

Пример топографической карты. Щелкните изображение для полного размера в новом окне.

Эти страницы предназначены для помощи в выполнении упражнений, которые обычно связаны с использованием топографических карт в геолого-геофизических исследованиях. Решите, в каких из этих вещей вам нужна помощь, и нажмите на ссылку. (Если вам нужна помощь со всем этим, начните с первой ссылки, и оттуда вы будете перенаправлены к следующему упражнению.):

  1. Чтение высот с топографической карты

    Покажите мне примеры, в которых меня просят выполнить этот тип упражнений

    Скрыть

    Ниже приведены примеры типов вопросов, в которых вас просят прочитать высоты на топографической карте.

    • Определить отметки точек 1-5.
    • Какова высота холма, на котором проведена линия B (красная)?
  2. Расчет уклонов и градиентов по топографической карте

    Покажите мне примеры вопросов такого типа.

    Скрыть

    Ниже приведены примеры типов вопросов, которые вы можете увидеть в типичном вопросе, в котором вас просят нанести точки.

    • Рассчитайте наклон линии B (красная) на топографической карте справа.
    • Определите, какой склон круче, линия B (красная) или линия C (синяя) на топографической карте справа.
    • Найдите уклон дороги на топографической карте справа.
  3. Рисование топографического профиля по топографической карте

    Покажите мне примеры вопросов такого типа.

    Скрыть

    Ниже приведены примеры типов вопросов, которые вы можете увидеть в типичном вопросе, в котором вас просят нарисовать плавную линию.

    • Нанесите отметки по линии А-В, соедините точки плавной линией, чтобы построить топографический профиль.
