Топографический план земельного участка где получить: Как получить топографический план земельного участка в 2022 году?

как получить по кадастровому номеру, посредством проведения работ

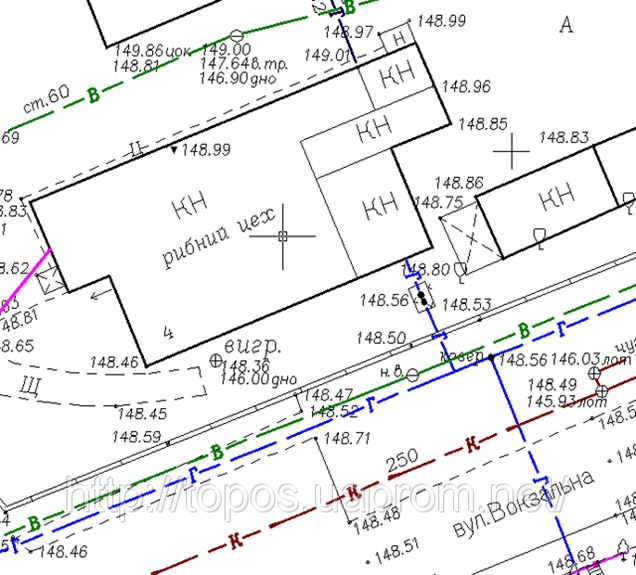

Специальный документ, в котором графически изображается определённая местность, называется топографическим планом.

Для создания данного документа на конкретной территории проводятся геодезические исследования, результаты анализа изучаются и обрабатываются, и на основе полученных данных составляется топоплан.

Топографический план практически не отличается от географической карты.

Основная разница между двумя документами заключается в используемых масштабах.

Как известно, в картах отображаются более обширные территории, в то время как топоплан содержит данные о меньших по масштабам территориях. Также при составлении карты учитывают естественное искажение площади Земли, а в топопланах кривизне поверхности не придают особого значения.

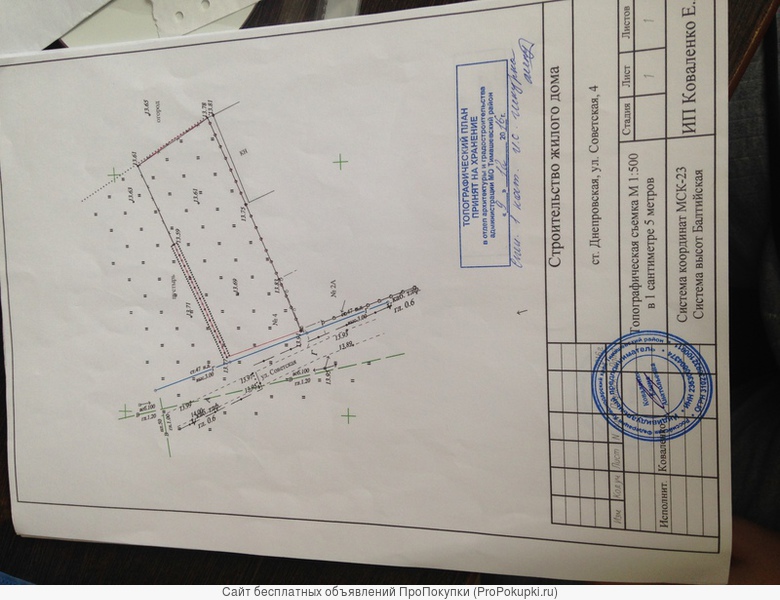

Топографический план земельного участка должен отображать границы земельных угодий, имеющиеся инженерно-технические сооружения, особенности рельефа местности, а также линии коммуникаций. Также в этом документе можно будет получить сведения о качественных, высотных и количественных показателях изображенного участка.

Содержание

• 1 Что это такое и когда необходимо?
• 2 Поиск плана на карте Росреестра онлайн
• 3 Топографические работы
  • 3.1 Техзадание
  • 3.2 Заключение договора
  • 3.3 Проведение работ
  • 3.4 Оформление результатов
• 4 Полезное видео
• 5 Заключение

Что это такое и когда необходимо?

Геодезические съёмки и обобщение данных для составления топоплана должны строго отвечать установленному регламенту.

В частности, составление кадастровой документации должно соответствовать правилам, содержащимся в таких нормативных актах, как , «Инструкция по топографической съемке», «Условные знаки для топографических планов».

Топографический план земельного участка разрабатывается главным образом для правильного расчета и успешного составления проектной документации по строительству объектов жилой недвижимости и помещений, предназначенных для производственных мощностей.

Так, топографический план обязателен в следующих случаях:

• при разработке ландшафтного проекта ЗУ;
• при разработке линий коммуникаций;
• при юридическом оформлении права собственности на ЗУ;
• при проведении реконструкции объекта;
• для получения разрешительных документов на жилищное строительство и т.д.

Поиск плана на карте Росреестра онлайн

Как известно, получить кадастровую документацию участка можно двумя способами:

1. Посредством оформления письменного запроса на получение выписки из ЕГРН. При этом сотрудники МФЦ или Росреестра приготовят по желанию заявителя либо бумажный, либо электронный вариант документа, в котором помимо самого топоплана будут данные о правообладателях, кадастровые характеристики земельного участка, а также наложенные обременения.
2. Через публичную кадастровую карту. Данный онлайн-сервис был разработан Росреестром и позволяет любому человеку получить необходимые сведения о земельных участках.

Публичную кадастровую карту можно посмотреть, перейдя по ссылке http://pkk5.rosreestr.ru. Сервис абсолютно бесплатен. Чтобы найти кадастровый план через ПКК, надо ввести либо кадастровый номер, либо точный адрес участка.

Топографический план участка невозможно получить через онлайн-сервис Росреестра. Для того, чтобы получить топоплан, необходимо воспользоваться помощью геодезистов.

Топографические работы

Заказать топографические работы можно в любой геодезической компании, которая зарегистрирована в системе саморегулируемых организаций. Такие компании сами проведут работы по регистрации топоплана в местных органах по градостроительству и архитектуре, Геофонде и Геонадзоре.

Выбор компании является первичным и самым важным этапом при получении топоплана. Грамотные специалисты не только проконсультируют по всем вопросам, но и составят грамотное техническое задание.

Техзадание

Геодезическое предприятие определит перечень работ и подготовит техзадание исходя из пожеланий заказчика.

Таблица примерных расценок за проведение геодезических работ на участке в 1 га:

Цены на услуги указаны средние, в зависимости от местных условий и региона стоимость может существенно отличаться.

Техническое задание является основополагающим документом, который служит основой для составления топографического плана. В нём отображается перечень выполняемых работ, их очередность и порядок проведения. Также техзадание служит основой для возникновения договорных обязательств заказчика и подрядчика.

Если возникнут какие-либо спорные моменты, то их урегулирование будет проходить на основе положений технического задания.

Заключение договора

Именно договором будет устанавливаться регламент работ. Обычно вместе с проведением топографической съёмки проводят геологические изыскания. В договоре подряда на геодезические исследования следует уточнить сроки проведения работ, а также расценки за предоставляемые услуги.

Геодезистам для успешного исполнения своих обязательств важно иметь доступ к документам о земельном участке (кадастровая документация) и к сведениям о подъездных путях.

Проведение работ

Этот этап состоит из двух частей – полевых работ и лабораторных исследований. Геодезисты первым делом изучают схему участка. Это необходимо для разработки плана работ.

После этого начинаются полевые мероприятия на участке. При помощи специальных инструментов собирают и закрепляют сведения об объекте исследования.

Используя специальную технику, топографисты в лабораторных условиях выполняют финальную часть исследований.

Оформление результатов

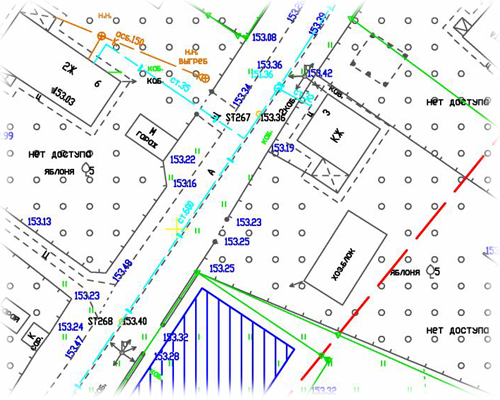

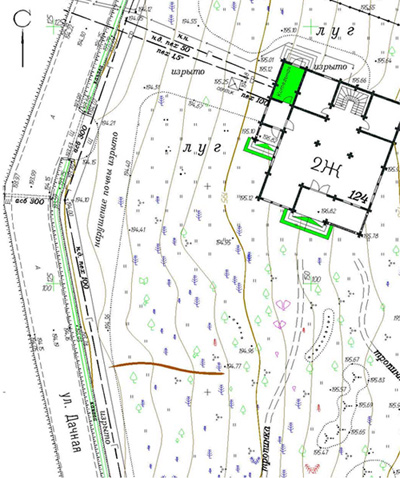

Топопланы создаются в двух экземплярах различного вида: электронная версия и бумажный чертёж. При необходимости электронный вариант топоплана может быть спроектирован с объемными 3D-моделями объектов. Топоплан на бумажном носителе требует больше времени и навыков.

Чем сложнее схема и чем больше информации следует отобразить, тем больше времени уйдёт у топографиста на её составление.

Без согласования топоплана в различных инстанциях документ не будет иметь юридической силы.

Обычно согласительные процедуры также проводятся геодезическими компаниями, которые имеют внушительный опыт обращения с государственными органами.

Таким образом, топографический и кадастровый план фиксируют объекты на земельном участке, и их получение является одной из основных целей проведения геодезических исследований.

Существует ряд различий между указанными двумя планами. Так, кадастровый план фиксирует местоположение участка, объекты и строения на нём, определяет площадь и конфигурации местности. Кадастровая съёмка преимущественно нужна для межевания границ.

Полезное видео

Смотрите интересный видеоматериал, в котором даны советы, каким способом можно сэкономить при заказе топосъемки.

Заключение

В топографическом плане определяются ключевые параметры местности с учётом рельефа и перепадов высот. Топографическая съёмка требуется для проведения инженерных исследований, выполнения ландшафтных проектов, а также для привязки строительных объектов на местности.

Топографическая съемка для получения разрешения на строительство

Очень часто при строительстве вашего дома вы задаете себе вопрос: «Необходимо ли получение разрешения на строительство,  при возведении здания на земельном участке предназначенного для ИЖС или СНТ?». Что бы ответить на данный вопрос необходимо обратиться к градостроительному законодательству, в котором указывается, что разрешение на строительство необходимо во всех случаях, когда производиться возведение  объекта капитального строительства (Градостроительный кодекс Российской Федерации от 29.12.2004 N 190-ФЗ ред. от 03.07.2016).  Следует также ответить, что  при получении разрешения на строительство  для ИЖС предполагает упрощённую процедуру, в которую входит минимальное количество документов.

Что необходимо для получения разрешения на строительство?

Для получения разрешения на строительство необходимо предоставить в отдел архитектуры органа местного самоуправления минимальное количество документов:

• свидетельство о госрегистрации земельного участка (в данный момент выписку из ЕГРН)
• градостроительный план земельного участка

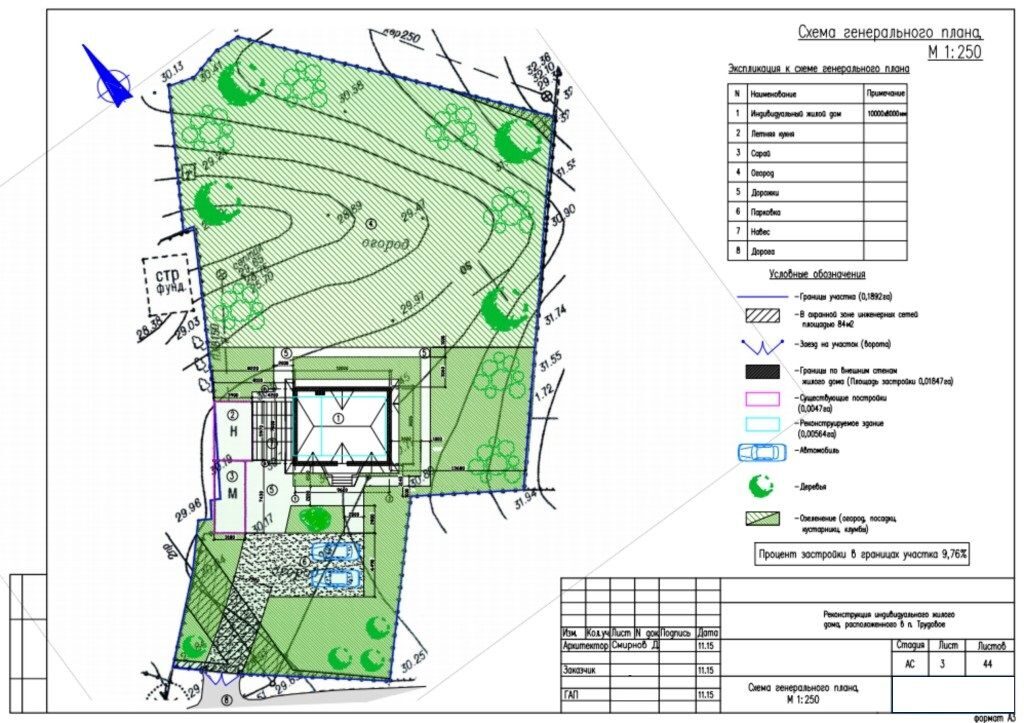

• схема планировочной организации земельного участка с обозначением места размещения объекта индивидуального жилищного строительства

В соответствии с поправками  в земельном и кадастровом законодательстве, а именно в ФЗ-221 статьи 41 ч. 8 от 03.08.2016, для постановки на государственный кадастровый учет объектов капитального строительства, в том числе и жилого дома на участках под ИЖС необходимо получение разрешения на строительство и уведомления.

При проведении строительных работ очень важно руководствоваться законодательством. Возведение любого объекта капитального строительства предполагает,  что его параметры будут отражены в проектной документации. Между тем в соответствии с градостроительным законодательством перед строительством объекта необходимо получить разрешение на строительство.

В соответствии с градостроительным кодексом разрешение на строительство представляет собой документ, который подтверждает соответствие проектной документации требованиям градостроительного кодекса, а так же строительных нормам и правилам. Выдача данного документа предполагает изготовление градостроительного плана

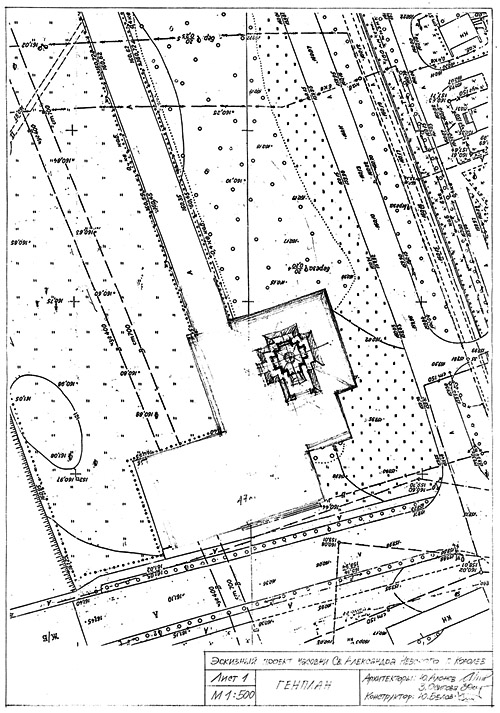

Градостроительный план земельного участка

Градостроительный план земельного участка представляет собой документ, в котором отражены не только естественные и искусственные элементы земельного участка, но и формы и перепады рельефа. При изготовлении градостроительного плана земельного участка в нем указывается пятно застройки , необходимые отступы от красных линий и границ участка, а также отступы от соседних строений и сооружение. К тому же данный документ включает информацию о коммуникациях, глубине из заложения, а также наличию охранных зон и других ограничений и обременений

Для изготовления качественного документа, градостроительного плана земельного участка, необходимо выполнить топографическую съемку.

Топографическая съемка

Топографическая съемка для градостроительного плана имеет ряд особенностей и предполагает согласование ее со всеми балансодержателями коммуникация. На топографической съемки так же отображается не только элементы, которые располагаются вблизи земельного участка, но и объекты, расположенные в отдалённости от земельного участка, но действие которых способно оказывать влияние на строящийся дом.

Кроме предоставления градостроительного плана земельного участка, выполненного на основе актуальной геодезической съемки, необходимо  предоставить и схему планировочной организации земельного участка. Данный документ показывает уже непосредственную привязку проектного здания к земельному участку с учетом разработанного градостроительного плана земельного участка.

При расположении проектируемого жилого дома или иного объекта вблизи приаэродромной зоны необходимо также согласовать строительство с аэропортом, согласно требованиям статей 46 и 47 Воздушного кодекса Российской Федерации. При этом составляется отчет о параметрах строительства и проектирования в системе пз-90.11 (ранее ПЗ-90.02), относительно контрольных точек аэропорта и порогов взлетно-посадочной полосы.

После завершения строительных работ по возведению объекта капитального строительства, необходима его регистрация в органах кадастрового учета Росреестра. Эта процедура  предполагает изготовление технического плана  жилого дома, на основании разрешения на строительства и технических характеристик объекта,  полученных при проведении  геодезической съемки уже построенного объекта капитального строительства. На основе подготовленного технического плана построенного дома сведения вносятся на кадастровый учет и учитываются в последующем процессе регистрации.

Геодезическая съемка необходима не только для получения разрешения на строительства, получения уведомления на строительство, изготовления градостроительного плана и схемы планировочной организации земельного участка, но и обязательна для получения технических  условий при проведении и подключения коммуникаций.

Компания ООО ГЕОПУНКТ в кратчайшие сроки выполнит для Вас топографическую съемку и изготовит градостроительный план, схему планировочной организации земельного участка, подготовит отчет для согласования с аэропортом для получения разрешения на строительства. Специалисты нашей компании проконсультируют вас по вопросаом градостроительного законодательства и помогут в последующем оформлении вновь построенного объекта капитального строительства.

Заказать топографическую съемку земельного участка в Калиниград по доступной цене

Один из самых важных документов для получения разрешения на сооружение объекта капитального строительства, дороги, инженерных сетей — топографический план. Его геодезисты составляют после проведения топосъемки, перенося планировку участка на бумагу, планшет или ПК. На карту наносятся объекты (здания, подземные коммуникации, деревья, шоссе), их размеры, расстояние между ними, особенности ландшафта. На основе получившейся схемы в дальнейшем разрабатываются другие важные документы.

В ООО «Геоид» вы можете заказать топографическую съемку земельного участка для любых целей и в различных масштабах. Мы выполним работы профессионально с применением современного оборудования.

Когда необходима топографическая съемка

Эта процедура требуется в следующих ситуациях:

• Получение разрешения на строительство или реконструкцию значимых объектов и/или их частей. Для оформления этого документа понадобятся ГПЗУ и СПОЗУ, которые формируются на основе топоплана.
• Получение разрешения на прокладку сетей коммуникаций и/или подключения к ним.
• Постановка участка на учет в Росреестре с последующим оформлением права собственности.
• Оценка объемов земляных и строительных работ, правильная разбивка участка.
• Благоустройство территории, создание проекта ландшафтного дизайна. Крупномасштабные топопланы позволяют наиболее точно расположить дизайн-объекты на участке, обустроить дренажную и ливневую канализацию.
• Проведение землеустроительной экспертизы.
• Приобретение или аренда муниципальных земель.

Подать заявку на

топографическую съемку земельного участка

Почему не получится справиться самостоятельно

Желая сэкономить на сборе документации и оплате работы специалистов, собственники земельного участка отказываются от идеи заказать топографическую съемку. Но своими силами выполнить эту процедуру невозможно: карта или план, полученные таким путем, не имеют юридической силы и не подходят для составления дальнейшей технической документации.

В соответствии с ФЗ-431 от 30.12.2015, топографическая съемка может быть выполнена только геодезистом, имеющим лицензию и допуск СРО. Итоговый топоплан должен быть заверен организацией.

Недобросовестные подрядчики нередко предлагают сделать  топографическую съемку слишком дешево, поскольку они работают с устаревшим ПО и оборудованием, без допусков и аккредитаций. Обращение в такие организации за услугами равноценно попытке самостоятельно составить топоплан. И в том, и в другом случае вы получите неточные данные, не имеющие юридической силы.

Сколько времени займет выезд специалиста

Топографическая съемка и обработка информации выполняются не менее чем за два дня. Процесс состоит из нескольких шагов.

1. Подготовительный этап. Инженер-геодезист изучает и проверяет исходную документацию и объекты топосъемки, составляет ТЗ, подбирает необходимый масштаб, оформляет разрешение на выполнение геодезических работ. В зависимости от целей изысканий мы реализуем топоплан соответствующего масштаба. Наибольшей популярностью пользуются карты и планы масштаба 1:200 или 1:500. На них четко видно даже мелкие объекты (ограды, насаждения, малые архитектурные формы). Для составления крупномасштабного плана требуется больше времени, поэтому они стоят дороже.
2. Полевой этап. Топографическая съемка занимает около двух часов. Обязательно присутствие землевладельца или заказчика.
3. Камеральный этап. Изготовление карты или плана участка в ООО «Геоид» выполняется за 1-3 дня. Иногда приходится согласовывать нанесение результатов на карту со службами, эксплуатирующими инженерные сети.

Стоимость топографической съемки

Цена в большинстве случаев рассчитывается индивидуально и зависит от таких факторов:

• плотность застройки – чем больше строений на участке, тем сложнее вести топосъемку, поэтому каждый дополнительный объект удорожает процесс;
• тип сооружения – загородный дом, коттеджная застройка, производственное помещение и т. д.;
• срочность, масштаб, дополнительные услуги.

* Производим индивидуальный расчет цены для каждого отдельного объекта.

За плечами сотрудников ООО «Геоид» десятки успешно реализованных проектов. Мы гарантируем качественную работу. Оставьте свои координаты или позвоните, консультант ответит на все вопросы и назначит встречу на удобное для вас время.

Получение ГПЗУ в Москве и в Московской области

Четвертый и пятый лист содержат информацию о правилах землепользования и застройки для данного района, требования к назначению, параметрам и размещению объекта капитального строительства, предельные минимальные и максимальные размеры земельного участка и предельные параметры разрешенного строительства: количество этажей, высота здания, строения, сооружения, максимальный процент застройки, информацию о расположенных в границах земельного участка объектах капитального строительства(если такие имеются), с указанием их инвентаризационных, кадастровых номеров и дату составления технического или кадастрового паспорта. Также включена информация о разделении земельного участка, технические условия подключения дома к инженерно-техническим сетям (коммуникациям) и другая информация, касающаяся соблюдения государственных норм и требований.

Произвести съемку и сделать чертежи — это не самое сложное: необходимо согласовать с балансодержателями сетей все коммуникации, проходящие по вашему участку. Если у вас нет инженерных сетей на участке, все равно вы обязаны пройти согласование как минимум в 5 организациях, оплатив при этом госпошлины. Обычно на это уходит около 3 недель, но, как правило, люди, которые занимаются этим впервые, тратят на это около 2 месяцев, поэтому срок получения ГПЗУ варьируется от 1.5 до 3-х месяцев.

Для чего нужен ГПЗУ?

Градостроительный план земельного участка необходим в следующих случаях:

• для разрешения постройки частного дома на своем индивидуальном участке;
• для согласования проектной документации (плана) будущего жилья;
• для ввода в эксплуатацию индивидуального жилищного строительства.

Узаконение ИЖС будет невозможно без предварительного получения градостроительного плана земельного участка.

Как видите, данный документ — это исходная точка для начала любого строительства, поэтому важность ГПЗУ для ИЖС в Подмосковье особенно актуальна. Именно в Московской области сейчас наблюдается активный всплеск застроек на приусадебных участках.

Документы для получения ГПЗУ в Московской области

На основании письма Минстроя от 5 июня 2015 г. N 17433-ЮР/09, для получения ГПЗУ требуется написать заявление, и приложить копии паспорта собственника земельного участка и свидетельства о праве собственности. На сегодняшний день вместо свидетельства можно приложить выписку из ЕГРН на земельный участок. Все остальные требования — неправомерны! Если у вас нет времени ждать, когда же вам, наконец, выдадут ГПЗУ, мы можем помочь и пойти другим путем. Для получения ГПЗУ необходимо заказать топосъемку участка с обязательным условием: межевание должно быть выполнено и границы установлены в соответствии с действующим законодательством. Топографический план участка в масштабе 1:500 — это главный документ, основание для подготовки ГПЗУ. Топосъемку выполняют в течении 3-5 дней, на ней отображаются все фундаментальные объекты, деревья, высотные отметки, рельеф, коммуникации и инженерные сети: электричество, газ, водопровод, теплосеть, телефонные кабеля, интернет, канализация, дренаж и т.д.

Что входит в стоимость услуг по составлению ГПЗУ?

Итак, в стоимость услуг оформления ГПЗУ входит:

• Анализ участка с проверкой его характеристик по документации
• Подготовка полного пакета документов, согласование
• Топографическая съемка для ГПЗУ
• Заказ выписки ЕГРН
• Юридическая поддержка для минимизации получения отказа
• Согласование с Росавиацией при необходимости (в случае, если ближайший аэродром ближе 30 км)

Но главное — вы экономите время, силы, нервы и получаете полный градостроительный план земельного участка

Топографическая съемка для ГПЗУ

Топографическая съемка не является обязательной, но желательно ее сделать: снимается не только Ваш участок, но и территория, прилегающая к нему. Для градостроительного плана земельного участка она необходима для определения расположения соседних зданий, инженерных сетей и коммуникаций. Отсутствие топосъемки только затянет процесс получения ГПЗУ для индивидуального строительства.

Коммуникации, электросети и даже близлежащие дороги имеют собственников. При выносе имеющихся инженерных сетей за пределы участка, Ваша площадь для застройки значительно увеличится. Перенос коммуникаций затратное дело, требующее согласование с их собственником. Лучше всего с проектировщиком объекта выполнить отступы от них: в таком случае согласование Вам не потребуется.

Получение ГПЗУ в Московской области

Для получения градостроительного плана земельного участка в Московской области необходимо согласование от органов местного самоуправления города для получения градостроительного заключения. Для этого в ГПЗУ уполномоченными ведомствами прописываются требования, которые нужно с ними согласовать для строительства объекта.

При оформлении ГПЗУ учитываются все параметры будущего объекта: назначение здания или сооружения, его высота, этажность, площадь, территориальное размежевание (в виде отдельной проектной части) и процентное соотношение постройки к земельному участку.

Как получить ГПЗУ в Москве?

Получение ГПЗУ в Москве потребует от Вас практически тех же действий, как и оформление ГПЗУ в Московской области. Здесь необходимо учесть дополнительное согласование с органами, отвечающими за сохранность исторического и архитектурного наследия столицы. Выдача ГПЗУ в Москве организована по тем же требованиям законодательства РФ, соблюдение которых позволит Вам получить желаемый результат.

Внесение изменений в ГПЗУ

С 1 июля 2017 года в порядок оформления ГПЗУ будут внесены существенные изменения, которые изменят его статус в целом, при этом он остается главным первичным документом для получения разрешения на строительство объекта.

Подводные камни при составлении ГПЗУ и возможные риски

В начале статьи мы указали перечень ведомств и организаций, с которыми нужно пройти согласование и получить необходимые сертификаты или экспертизы. На практике не всегда удается простому, юридически «неподкованному» гражданину, уложиться в установленные сроки.

Риски могут быть следующие:

• Вы сделали пакет документов, оплатили их оформление, а на этапе топографической съемки (ее выполнение допускается до года), Вы «застряли». В итоге подготовленное с ведомством согласование может оказаться недействительным.
• Вы решили не делать топографическую съемку, посчитав, что она Вам не нужна. Возможен вариант, что администрация района может не принять у Вас документы для оформления градостроительного плана. Мотивация будет проста — у них нет данных съемки местности для определения границ все тех же коммуникаций.
• У Вас уже есть готовый проект дома. Для его «посадки» на рельеф обязательно нужна вертикальная планировка и топосъемка! Она же требуется и при перепаде высот земельного участка.

Как видите, хоть она и не обязательна, но без нее не обойтись даже в том случае, когда на участке растут взрослые деревья и Вам необходимо их сохранить.

Указанные «подводные камни» касаются топографической съемки. Возможен и ряд других рисков при оформлении градостроительного плана, поэтому наш Вам совет: доверьтесь специалистам!

Пять причин заказать градостроительный план в ООО «Инженерная Геодезия»

• Качество обслуживания

Профессионализм и отточенное мастерство наших специалистов гарантируют на выходе позитивный результат.

• Выполнение в установленные сроки

Вам не придется заниматься рутинной работой, посещая все вышеперечисленные инстанции.

• Наша помощь при получении ГПЗУ

Мы профессионально учтем все характеристики объекта, дабы у Вас впоследствии не возникло проблем с контролирующими органами, при этом сэкономим Вам деньги на технических моментах, переносе коммуникаций или соблюдении норм.

• Цена

Самая адекватная стоимость получения градостроительного плана участка по Москве и Московской области: Вы можете сравнить и убедиться!

• Подход к клиенту

Мы составляем индивидуальную смету затрат для получения ГПЗУ, исходя из специфики Вашего земельного участка и строительства предполагаемого объекта.

Обращайтесь к нам. Мы избавим Вас от хлопот и возможных рисков!
Доверьтесь профессионалам: мы делаем качественно и в установленные сроки. Мы ждем Вас!

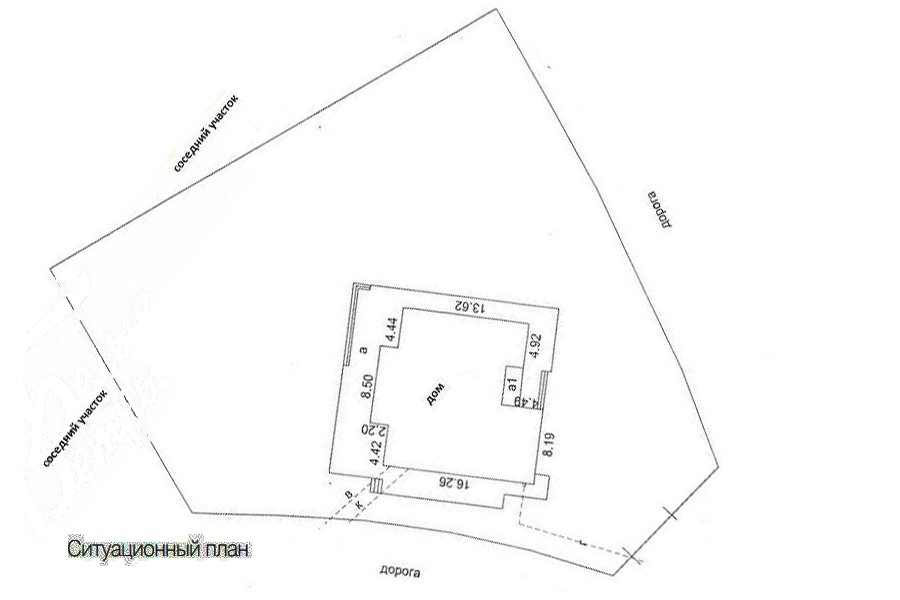

Определение ситуационного плана земельного участка, как выглядит?

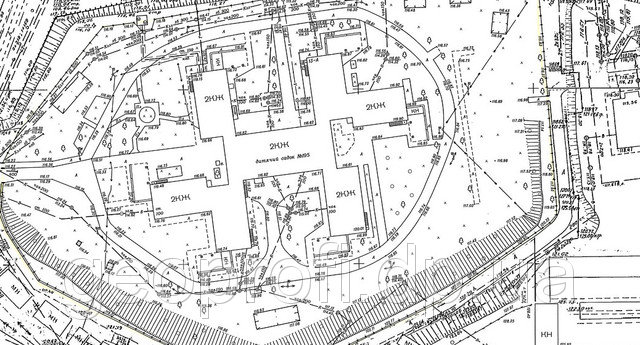

Ситуационный план – это такое топографическое изображение интересующего участка земли, на котором отображаются его границы, а также прилегающие к ним территории. Данное графическое изображение выполняется в строгом соответствии с градостроительным кодексом, должно быть создано в определённом масштабе, который позволяет точно воспринять всю необходимую информацию о всех объектах, расположенных в непосредственной близости от рассматриваемого участка. В данном случае, речь идёт о транспортных артериях, технических зданиях и сооружениях, объектах социальной и другой инфраструктуры.

Наиболее распространённый масштаб ситуационного плана – это 1:2000, в том случае, если площадь территории позволяет отобразить её полностью на одном листе нужного формата. В случае, когда отображается более крупный участок, площадь которого измеряется гектарами, то масштаб может быть уменьшен до 1:5000. Все объекты на ситуационном плане строго ориентированы по частям света, о чём говорит изображённый в углу чертежа компас с указаниями данных направлений.

Ситуационный план является основой для архитектурного проектирования объекта. В связи с этим, на нём должны быть показаны не только существующие здания, сооружения и капитальные объекты, но также природоохранные, санитарные и других зоны, которые накладывают на архитектора определённые ограничения в действиях. В соответствии с действующими правилами и нормативами, каждая зона или объект должны показываться на ситуационном плане определёнными условными обозначениями, которые расшифровываются ниже на листе или в пояснительной записке.

Общая информация о ситуационном плане и о наиболее часто используемых масштабах

На практике применяются следующие 4 базовых типа масштабов для отображения ситуационного плана при проектировании объекта или комплекса зданий:

• 1:5000 – самый мелкий масштаб, который позволяет получить общую информацию о протяжённом участке в масштабе городской или поселковой застройки. Как правило, такие чертежи впоследствии разбиваются на более детальные с укрупнёнными масштабами.
• 1:2000 – наиболее распространённый тип ситуационного плана для проектирования наружных внеплощадочных сетей для обеспечения участка энергоносителями в соответствии с выданными заказчику ТУ. Перед созданием данного чертежа всегда предварительно выполняются геодезические работы с оформлением топосъёмки в электронном виде, которая последние используется, как подожка для основного чертежа участка с границами.
• 1:1000 – считается строительным масштабом, и на таком плане точно просматриваются все существующие постройки, инженерные коммуникации, зелёные насаждения, твёрдые или мягкие покрытия, элементы благоустройства территории, малые архитектурные формы и другие объекты.
• 1:500 – самый крупный и точный масштаб ситуационного плана, на котором можно рассмотреть все детали участка, померить интересующие расстояния и определить точную привязку коммуникаций к неподвижным объектам для упрощения дальнейшего проектирования.

Каждый ситуационный план является самостоятельным разделом проекта, который, помимо графического изображения также обязательно содержит пояснительную записку, расшифровку всех сделанных на чертеже маркировок и другие важные сведения. Альбом оформляется с титульным листом. На котором указываются сведения о заказчике, исполнителе, а также другая необходимая официальная информация.

Для каких целей требуется ситуационный план?

Ситуационный план является неотъемлемой частью утверждаемой стадии проекта капитального сооружения, заказывается и разрабатывается для достижения следующих основных целей:

• Прокладка магистрального газопровода к посёлку, агломерации или городскому округу, что требует обязательного изображения всех существующих инженерных сетей, а также их глубины их залегания в толще грунтового основания и диаметров линейных частей.
• Прокладка силового электрического кабеля как для высокой, так и для низкой стороны с изображением всех имеющихся или проектируемых ТП, а также других объектов для успешной электрификации территории.
• Изображение существующих, проектируемых или возводимых объектов капитального строительства на чертеже в масштабе от 1:500 до 1:1000, чтобы предоставить полную информацию о площади застройки, инсоляции участка и другие важные сведения.

При составлении ситуационного плана, помимо детального изображения основных объектов на рассматриваемом участке, также отображаются необходимые графические материалы о прилегающих сооружениях, элементах инфраструктуры или инженерных коммуникациях на соседних территориях.

Какая информация содержится в ситуационном плане?

Как было сказано выше, ситуационный план является самостоятельным разделом проекта, который разрабатывается в соответствии с нормативами, содержит следующую графическую и текстовую информацию:

• Титульный лист, сведения о заказчике и исполнителе.
• Указание точной локации рассматриваемой территории – географических координат, ориентиров или адреса.
• Обозначение компаса с указанием сторон света для правильной ориентации участка и объектов, расположенных на нём.
• Чертежи красных линий, границ участка, ограничений, сервитутов и санитарных зон.
• Чертежи существующих капитальных зданий и сооружений с обозначением границ пятна застройки и указанием этажности каждого из объектов.
• Обозначение функционального назначения каждого изображённых на плане объектов – жилое здание, офисный центр, коммерческое или промышленное сооружение.
• Прорисовка проездов, шоссе, улиц, переулков и других транспортных артерий, вплоть до пешеходных дорожек, в зависимости от масштаба ситуационного плана. На каждой улице указывается её название, на автодороге – кодировка.
• Отображение всех существующих, проектируемых или прокладываемых кабельных, либо трубных инженерных коммуникаций.
• Пунктиром указывается планируемое пятно застройкой, зоны благоустройства или другие проектируемые объекты без деталировки.
• Подробное технико-экономическое обоснование объекта (ТЭО) с описанием основных планировочных, энергетических и других параметров.
• Расчёт и указание необходимых инженерных нагрузок для организации подключения всех коммуникаций к будущему объекту.
• Расшифровка всех замаркированных на чертеже условных обозначений.

Раздел проекта оформляется в виде небольшого альбома, содержавшего графические, текстовые материалы, а также официальную информацию, оригинальные подписи и синюю печать компании—исполнителя с предоставлением копий её сертификатов СРО.

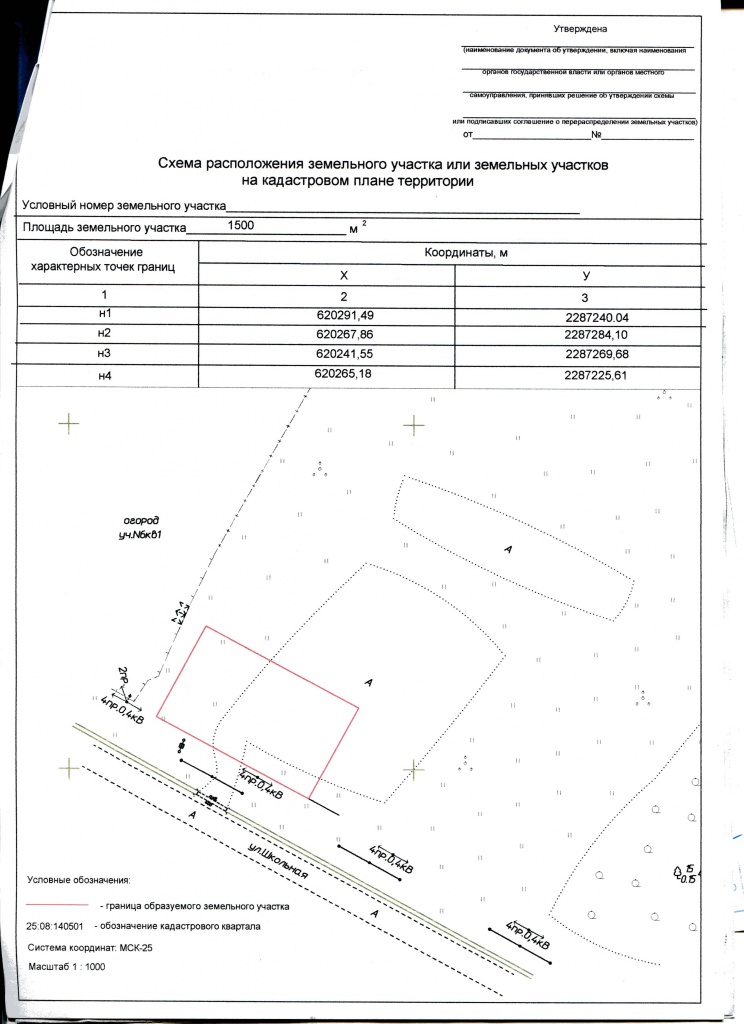

Чем ситуационный план отличается о кадастрового и градостроительного?

В проектировании и согласовании документации для возведения объектов капитального строительства, поимо ситуационного плана также выделяется два других типа графического изображения участков:

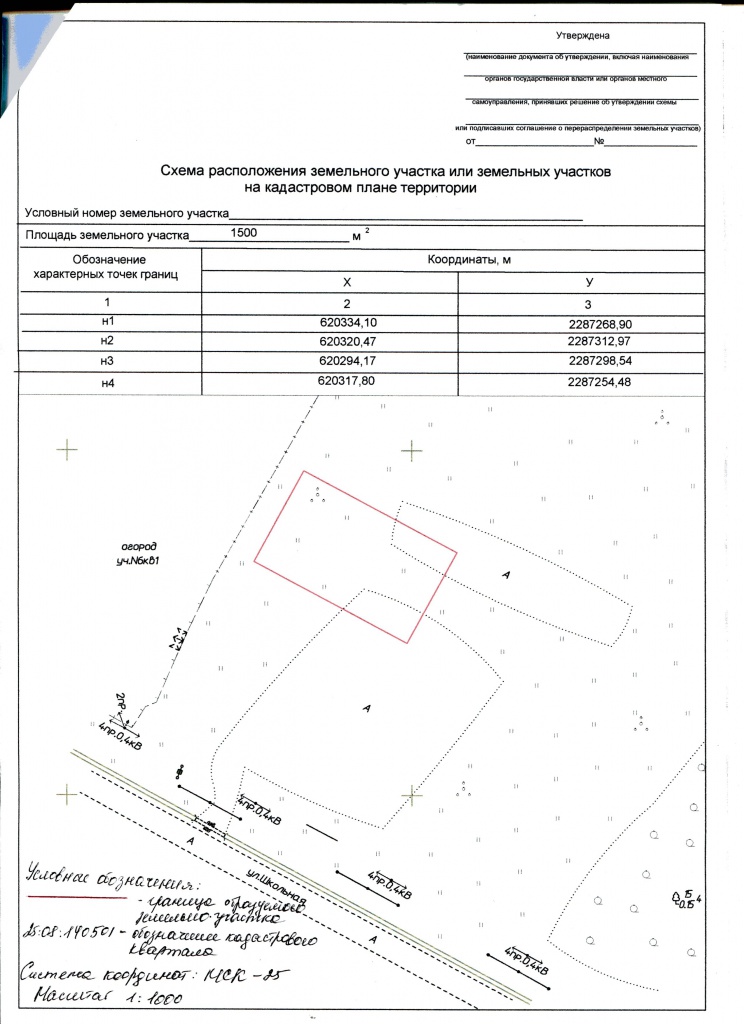

• Кадастровый план – на чертеж отсутствуют какие-либо существующие объекты, инженерные коммуникации, планируемые к постройке здания. Суть кадастрового плана заключается в необходимости предоставить информацию о границах участка, протяжённости каждой из его сторон, координат угловых точек, а также величин дирекционных углов между соседними линиями границ.
• Градостроительный план – на нём могут либо не отображаться, либо прорисовываться схематически существующие сооружения, а информация о проектируемых объектах предоставляется в деталях.

Кадастровый план всегда оформляется силами представителей органов местного самоуправления с использованием собственных специалистов. Каждый из указанных разделов проекта проходит согласование в соответствии с определённым алгоритмом.

Как и где можно получить ситуационный план участка?

Ситуационный план можно заказать и получить по прошествии регламентного периода в следующих инстанциях:

• В местной администрации территориального образования.
• В отделе МФЦ, обслуживающего нужную территорию или поселение.
• Онлайн, через портал «Госуслуги».
• В коммерческой организации, располагающей необходимыми учредительными и разрешительными документами, сертификатами СРО.

Для получения ситуационного плана, заявитель обязан предоставить в любую из перечисленных выше организаций следующий набор официальных документов или их заверенных копий:

• Заявление о выдаче ситуационного плана, оформленного на бланке государственного образца с обязательным с указанием номера кадастрового паспорта рассматриваемого участка. Пустой бланку выдаётся по запросу в МФЦ.
• Удостоверение личности заявителя.
• Выписка из ЕГРН, подтверждающая принадлежность данного объекта недвижимости заявителю, либо заинтересованному лицу.

В случае, если документы предоставлены не в полном объёме, орган власти или работающее по официальному договору юридическое лицо вправе отказать в выдаче ситуационного плана заявителю с указанием данной причины. В случае, если все документы в порядке, то срок выдачи ситуационного плана составляет 3 рабочих дня.

Наша компания оформляет ситуационный план для участков любых категорий, по официальному договору, по результатам выполнения полного комплекса изыскательских мероприятий.

Топографическая съемка земельного участка | Стоимость и сроки исполнения

Топографическая съемка земельного участка | Стоимость и сроки исполнения

Перейти к основному содержанию

+7 (495) 940-71-72

Главная

Топографическая съемка — это разновидность инженерно-геодезических изысканий, результатом которой является получение топографического плана участка, для его использования в целях:

Для физических лиц:

1. Для проектирования Зданий и сооружений (в том числе инженерных коммуникаций (водоснабжение, канализование, теплоснабжение, газификация, электрификация и т.д.)
2. Для разработки схемы планировочной организации земельного участка (СПОЗУ)
3. Для разработки градостроительного плана земельного участка (ГПЗУ)
4. Для получения уведомления о начале строительства
5. Для получения разрешения на вырубку деревьев
6. Для ландшафтного проектирования
7. Для формирования и приобретения земельного участка

Для юридических лиц:

1. Проектирования, строительства, реконструкции, переоборудования и ремонта объектов капитального строительства (зданий, сооружений, инженерных коммуникаций)
2. Для разработки документов территориального планирования (генеральных планов городов и поселков, проектов планировки и межевания территорий градостроительных планов, схем планировочной организации земельных участков и т. п.)
3. Разработки технических проектов промышленных предприятий
4. Ведения земельного кадастра и землеустройства
5. Трассирования автомобильных и железных дорог и водных каналов и многого другого.

Результатом топографической съемки является:

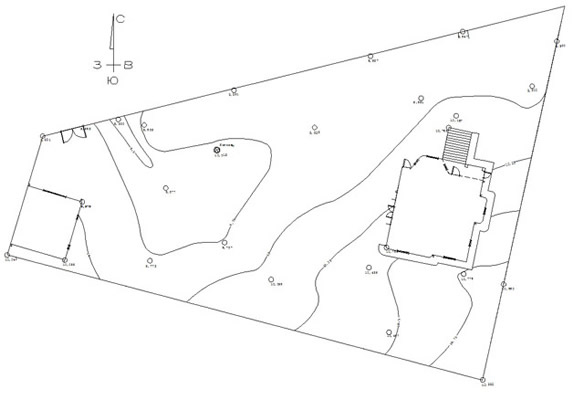

Топографический план, содержащий сведения об элементах местности, рельефе, наземных и подземных инженерных коммуникациях и иных характеристиках территории. Топографический план предоставляется заказчику в составе технического отчета на бумажном и электронном носителе (формат pdf и dwg, dxf), согласованного со службами, эксплуатирующими инженерные коммуникации и иными лицами.

Специальный контурный топографический план – упрощенный вариант топографического плана отличается тем, что не содержит в своем составе подробного изучения наземных и подземных инженерных сетей и согласования их местоположения, а также предоставляется заказчику в виде отдельного документа на бумажном и электронном носителе (формат pdf и dwg, dxf).

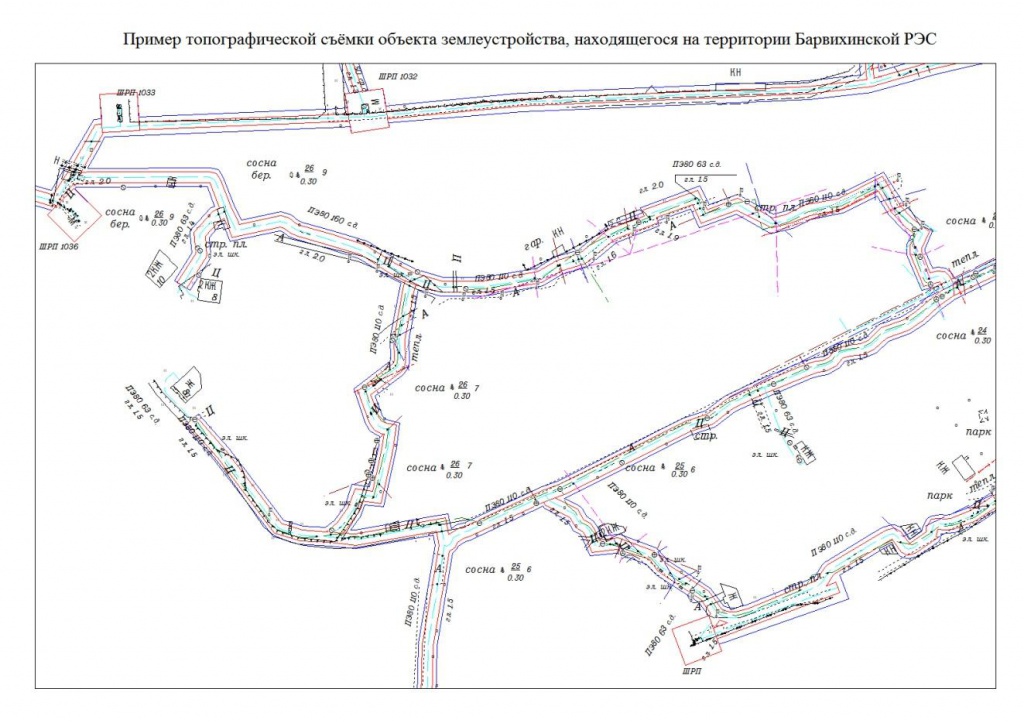

Специальный (исполнительный) топографический план – план, готовящийся для целей ввода в эксплуатацию завершенного строительством объекта. Может готовиться в виде отдельного документа или в составе технического отчета на бумажном и электронном носителе (формат pdf и dwg, dxf), согласованного со службами, эксплуатирующими инженерные коммуникации и иными лицами.

Схема, отображающая расположение построенного, реконструированного объекта капитального строительства, расположение сетей инженерно-технического обеспечения в границах земельного участка и планировочную организацию земельного участка – готовится для целей ввода в эксплуатацию завершенного строительством объекта в виде отдельного документа на бумажном и электронном носителе (формат pdf и dwg, dxf).

Подеревный топографический план — вариант топографического плана содержащий подробную информацию о местоположении, породе, состоянии, диаметре и высоте деревьев с перечетной ведомостью, в составе технического отчета на бумажном и электронном носителе (формат pdf и dwg, dxf), согласованного со службами, эксплуатирующими инженерные коммуникации и иными лицами.

Стоимость зависит от удаленности объекта, его площади, наличия древесно-кустарниковой растительности, интенсивности движения транспорта, густоты инженерной сети, количества строений на участке и т.д. Стоимость работ по Вашему объекту можно уточнить, позвонив по указанным телефонам, или заполнив заявку на сайте.

Варианты сотрудничества:

Базовый – выполняются работы по подготовке топографического плана на бумажном или электронном носителе.

Под ключ – выполняются работы по подготовке топографического плана, представительские и иные необходимые работы для достижения результата, оговоренного договором.

Премиальный долгосрочное взаимовыгодное сотрудничество для клиентов, в деятельности которых имеется регулярная необходимость в инженерно-геодезических работах.

Последовательность варианта «Базовый»:

• анализ исходных данных, заключение договора,
• полевой этап (обследование объекта и проведение съемки),
• камеральный этап (формирование топографического плана),
• передача результатов работ заказчику для согласования,
• подготовка и передача технического отчета (после согласований).

Последовательность варианта «Под ключ»:

• анализ исходных данных, заключение договора,
• полевой этап (обследование объекта и проведение съемки),
• камеральный этап (формирование топографического плана),
• согласование результатов работ,
• подготовка и передача технического отчета заказчику.

Последовательность варианта «Премиальный»

• заключение долгосрочного договора на потоковое проведение инженерно-геодезических работ,
• представительство интересов заказчика по всем вопросам, связанным с выполнением договора.

Вместе с этим заказывают:

• Кадастровые работы
• Юридические услуги

Бесплатная консультация

Из чего состоит топографическая съемка?

Топографическая съемка играет важнейшую роль в процессе землеустройства. Но что именно включает в себя топографическая съемка?

На картах показаны ключевые детали участка, включая рельеф, изменения высот и существующие особенности собственности. Лицензированный геодезист использует специализированную технологию для изучения природных и искусственных элементов собственности и создания подробной карты для застройщиков и дизайнеров.

Что такое топографическая съемка?

Топографические съемки изначально создавались для отображения высот и форм рельефа, которые не включались в традиционные карты и топографические съемки.

При составлении топографического отчета геодезист собирает данные об искусственных сооружениях, природных особенностях и рельефе местности. Готовый отчет включает всю эту информацию, что облегчает архитекторам, инженерам-строителям и строителям визуализацию и разработку земельного участка.

Помимо разработки, специалисты в области геологии, лесного хозяйства и нефтяной промышленности часто используют топографические карты для анализа конкретных участков местности. Федеральные, государственные и местные органы власти также используют топографические отчеты при создании или обеспечении соблюдения правил зонирования.

Что включает в себя профессиональная топографическая съемка

Подобно съемке границ, в отчете о топографической съемке отображаются линии собственности участка. Но топографическая съемка также включает более подробную информацию об участке земли, в том числе очертания особенностей поверхности области, рельефа и высоты. Таким образом, в окончательных отчетах отображаются контурные линии собственности, коммунальные услуги и природные атрибуты.

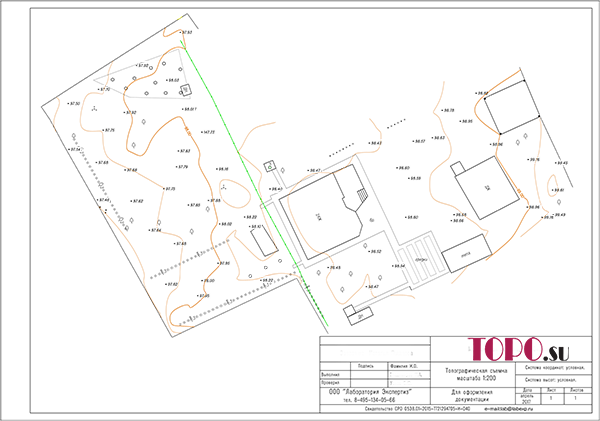

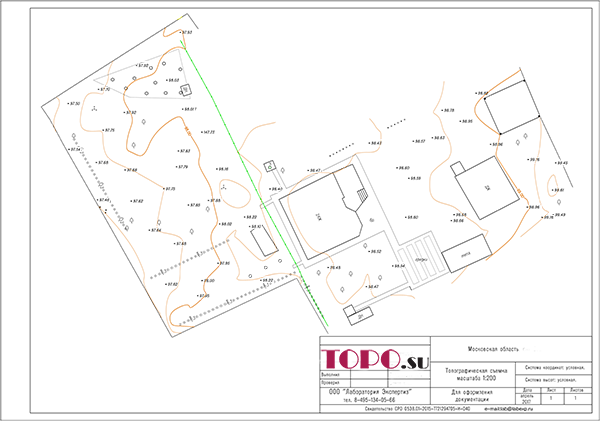

Контурные линии

Контурные линии являются основными характеристиками топографической карты. Геодезист собирает данные об имуществе, а затем использует эту информацию для создания ряда линий.

Контурная линия показывает изменения высоты на местности, что позволяет пользователям лучше понять рельеф участка. Линии создаются ближе или дальше друг от друга, чтобы показать пики, долины и вершины на земле.

Топографический отчет может включать в себя различные контурные линии, в том числе:

• Контуры холма: землеустроитель нарисует круг, обозначающий вершину холма. Затем они создадут кольца вокруг круга, расправив их, чтобы отобразить основание холма.
• Крутые склоны: контурные линии нарисованы близко друг к другу, чтобы показать крутой подъем или спуск на участке.
• Пологие склоны: геодезисты размещают контурные линии дальше друг от друга, чтобы обозначить пологие склоны.

Недвижимость Коммуникации

В то время как топографические исследования сосредоточены на контурных линиях, они также определяют все промышленные коммуникации, расположенные на участке земли. Геодезисты обозначают сооружения с помощью символов топографической карты.

Коммуникации, включенные в топографический отчет:

• Дома и сараи
• Здания
• Школы
• Железнодорожные пути
• Здания
• Дороги и шоссе
• Бассейны
• Заборы
• Подъездные пути
• Подпорные стенки
• Столбы электропередач
• Уэллс

Кроме того, геодезист может использовать перекрестные ссылки на существующие планы для определения любых подземных коммуникаций, таких как электрические коробки, газовые линии и водопроводные системы.

Природные физические атрибуты

Ваша топографическая съемка также покажет типы растительности на участке земли. В нем очерчены любые естественные структуры, включенные в собственность, такие как водоемы, валуны и деревья. Окончательный топографический отчет покажет высоту, глубину, размер и расположение всех природных особенностей участка.

Знание типа местности на участке позволяет инженерам-строителям и архитекторам разрабатывать подходящие планы дизайна для собственности. Без понимания ландшафта строители могут столкнуться с серьезными проблемами, которые задержат или помешают новому строительству.

Как проводятся топографические съемки

Землемеры используют специальные инструменты для создания подробных топографических карт. Оборудование включает в себя глобальные системы позиционирования (GPS) и электронные устройства измерения расстояния (EDM), теодолитные тахеометры (TST).

Оборудование позволяет геодезистам собирать информацию о географическом районе. Для этого геодезисты должны выехать на участок для проведения полевых работ. После того, как все данные собраны, они могут обработать информацию для создания окончательного опроса. Завершенная топографическая съемка создает подробную карту с указанием местности, высоты и структур собственности.

Общее время, необходимое для проведения профессиональной топографической съемки, зависит от сложности местности и общей площади земельного участка. Для съемки больших участков с разной высотой и уровнем местности может потребоваться значительно больше времени, чем для небольших участков с минимальными изменениями высоты или рельефа.

Использование топографических съемок

Вам может понадобиться топографическая съемка при улучшении имущества или перед началом архитектурных проектов на вашем земельном участке. Они позволяют специалистам по строительству ознакомиться с вашей собственностью и создать дизайн, учитывающий изменения высоты или ландшафта.

Вам также может понадобиться топографическая съемка, чтобы:

• Соблюдать местные правила зонирования при подаче заявки на разрешение на строительство
• Установка дренажных и водопроводных систем
• Освоить землю для целей, отличных от первоначально предназначенных

В целом, профессионалы ищут эти географические карты, чтобы помочь им правильно развиваться с землей. Чем больше вы знакомы с местностью, тем легче реализовать проектные планы и вести строительство в срок и в рамках необходимого бюджета.

Позвольте нашим профессиональным геодезистам выполнить топографическую съемку

Если вам нужна профессиональная топографическая съемка в Нью-Йорке, команда Scalice Land Surveying может вам помочь. Наши геодезисты — знающие специалисты, которые используют самые современные технологии для создания точных и подробных топографических карт. Свяжитесь с нами сейчас, чтобы узнать больше о наших услугах топографической картографии.

Карты | Лесная служба США

Стандартные картографические продукты

Лесная служба публикует различные картографические продукты, которые помогут вам спланировать свое следующее приключение или насладиться следующим визитом!

Национальные обзорные карты

Мы выпустили интерактивную карту для посетителей следующего поколения! Карта посетителей 2.0 предоставляет публике онлайн-просмотр дорог, троп, троп, мест отдыха, дикой природы и диких и живописных рек.

«Путеводитель по вашим национальным лесам» – это бесплатная брошюра, в которой указаны местоположения национальных лесов и пастбищ, а также контактная информация.

Карты посетителей леса, национальный лесной атлас и карты дикой природы

Эти карты можно приобрести в магазине Геологической службы США, во многих офисах Лесной службы и в других торговых точках. Многие карты посетителей леса также доступны для покупки в формате PDF с географической привязкой на Avenza для использования на мобильных устройствах.

• Карты посетителей леса для каждого национального леса и пастбища содержат информацию о достопримечательностях, объектах, услугах и возможностях по всему лесу.
• Национальные атласы лесов представляют собой полноцветные атласы, содержащие топографические четырехугольные карты размером 8,5 на 11 дюймов с масштабом 1 дюйм в милях, и доступны для многих лесов Калифорнии.
• Карты дикой природы — это топографические карты, на которых показаны природные объекты, такие как горы, долины, равнины, озера, реки и растительность, с использованием изолиний, изображающих увеличение или уменьшение высоты. Каждая карта охватывает всю или часть одной дикой местности, а масштаб обычно составляет 1 дюйм на милю (1: 63 360).

Топографические карты

FSTopo — это серия крупномасштабных топографических карт Лесной службы. Карты FSTopo имеют размер 7,5 минут, масштаб 1:24 000 над сопредельными Соединенными Штатами и 15 минут X 20-22,5 минут, масштаб 1:63 360 над Аляской. Эти карты доступны в нескольких форматах:

• PDF-файлы с геоподдержкой.
• Geotiffs, которые содержат версии с воротником и без воротника в одном заархивированном файле.
• Печатные копии можно приобрести в некоторых офисах Лесной службы, в магазине Геологической службы США и в некоторых торговых точках.

Карты использования транспортных средств

Карты использования транспортных средств, обозначающие дороги, тропы и районы, предназначенные для использования автотранспортными средствами, доступны одним или несколькими способами:

• PDF-файлы
• PDF-файлов с географической привязкой через Avenza.
• Распечатанные карты в офисах Лесной службы.

Другие картографические продукты

Информационный центр геоданных FSGeodata

Информационный центр геоданных Лесной службы представляет собой онлайн-коллекцию цифровых данных, связанных с лесными ресурсами. В Центре обмена геоданными вы можете найти наборы данных, связанные с лесами и пастбищами. Вы также можете найти границы и право собственности, природные ресурсы, дороги и тропы, а также наборы данных, связанные с государственными и частными лесными массивами, такими как угроза насекомых и болезней и важность поверхностных вод. Информация включает картографические продукты, которые вы можете загрузить, растровые данные и ссылки на другие ресурсы.

Национальные леса и луга выпустили карты

Большинство национальных лесов и лугов предлагают онлайн-карты или инструкции о том, как получить печатную карту.

Картографические службы

Общенациональные наборы данных публикуются как картографические службы. Доступны следующие картографические сервисы:

• в каталоге REST

.

• в ArcGIS Online
• на сайте data.gov

Динамические карты

• Приложения ArcGIS Online
  ArcGIS Online — это облачная платформа для совместной работы, которая позволяет членам организации использовать, создавать и обмениваться картами, сценами, приложениями и данными, а также получать доступ к авторитетным базовым картам и готовым к использованию приложениям. С помощью AGOL было создано несколько приложений National Map Viewer, в том числе:

  • Средство просмотра карт индийских земель
  • Средство просмотра карты статуса земли и обременений
  • Карта сайта связи лесной службы

Для получения дополнительных карт посетите ArcGIS Online.

Программа активного картографирования пожаров

Программа активного картографирования пожаров — это оперативная спутниковая программа обнаружения и мониторинга пожаров, управляемая Центром приложений дистанционного зондирования Лесной службы в Солт-Лейк-Сити, штат Юта. Программа Active Fire Mapping обеспечивает обнаружение и определение характеристик лесных пожаров практически в реальном времени в геопространственном контексте для континентальной части США, Аляски, Гавайев и Канады. Программа наносит на карту и характеризует обнаруживаемую пожарную активность во всех административных владениях в США и Канаде.

Бездорожье

Правило бездорожья 2001 г. устанавливает запрет на строительство дорог, реконструкцию дорог и заготовку леса на 58,5 млн акров зарегистрированных бездорожных участков на землях, находящихся в ведении агентства. Цель правила состоит в том, чтобы обеспечить длительную защиту инвентаризированных бездорожных территорий в контексте многоцелевого управления.

• Бездорожные карты

Информация о собственности на землю и границах Национальной лесной системы

Программа просмотра карт состояния и обременения земель

Наземная навигация: поиск пеленгов и топографические карты

Когда несколько лет назад я участвовал в тактических сборах ITS, одним из моих любимых навыков, которым я научился, была наземная навигация (сокращенно наземная навигация). Не имея ничего, кроме компаса, карты и транспортира, я мог точно определять точки и узнавать, где я нахожусь на карте. Было довольно удивительно учиться.

Со времени моего пребывания в сборе я провел еще много исследований и полевых практик, чтобы отточить свои навыки наземной навигации. Если GPS когда-нибудь перестанет работать, теперь я уверен, что смогу найти дорогу через любой участок дикой природы.

Навыки наземной навигации используются солдатами и любителями активного отдыха в качестве поддержки современной навигационной технологии, а также любителями, которым нравится ориентироваться без гаджетов. Это навык, который одновременно и практичен, и просто забавен — определение вашего местоположения или построение точек с использованием координат — это головоломка, которая требует от вас использования математики и старых добрых наблюдений.

Если вы когда-нибудь хотели научиться находить дорогу без технологий, или если вам не терпелось стряхнуть пыль с навыков наземной навигации, которые вы приобрели в бойскаутах, и пойти еще глубже, теперь, когда вы взрослый человек, я составил полное руководство по наземной навигации. Я уверен, что это самый полный учебник по наземной навигации, который вы найдете в Интернете, поэтому я разобью его на три ежемесячных «брифинга».

В первой части я расскажу об основах использования компаса, а также расскажу о типе карты, которую вы захотите использовать для наземной навигации.

Во второй части я расскажу, как ориентироваться по карте и компасу и как добраться до точки с точностью до 10 метров, используя только компас, карту и военный транспортир.

В третьей части мы рассмотрим метод наземной навигации, использующий координаты MGRS (военная система координат).

Когда вы закончите с этой серией, у вас должны быть практические знания, которые позволят вам больше никогда не заблудиться (при условии, что у вас есть карта местности и компас), а также повеселиться с вашими друзьями в навигации на свежем воздухе классическим и сложным способом.

Начнем.

Как пользоваться компасом

Ранее мы писали о различных видах компасов и о том, как их держать, поэтому я не буду повторяться. Что мы сделаем здесь, так это более подробно остановимся на навыках работы с компасом, которые вам необходимо знать и понимать, чтобы ориентироваться с компасом и картой.

Для развлекательной наземной навигации я рекомендую использовать компас с прозрачной опорной пластиной, возможностью регулировки по склонению (подробнее об этом чуть позже) и зеркалом. Вы потратите больше денег, но этот тип компаса намного проще в использовании, чем некоторые другие, и избавит вас от головной боли. Моя личная рекомендация — Suunto MC-2G.

Всегда знай, куда идешь: определение пеленга

Основополагающим навыком наземной навигации является умение определять пеленг по компасу. Это очень просто, и вы можете научиться делать это за пять минут.

Пеленг — это направление от одного места (или объекта/природного объекта) к другому, измеренное в градусах угла относительно севера.* Таким образом, ваш пеленг будет одной из градусных отметок, окружающих безель вашего компаса. Как только вы узнаете азимут объекта и зафиксируете его на своем компасе, даже если вы потеряете его из виду, вы все равно будете знать, в каком направлении он находится по отношению к вам.

* Севера больше, чем один

Людям, которые только начинают знакомиться с наземной навигацией, трудно понять, что существует несколько северов. Но чтобы точно сориентироваться, нужно понимать, что они из себя представляют и как соотносятся друг с другом.

Истинный север. Также известен как географический север. Если бы вы смотрели на глобус, истинный север был бы на самом верху. Там будет дом Санты. Все линии долготы сходятся на истинном севере.

Сеть север. Чтобы упростить поиск местоположений на карте, поверх них часто накладывают сетки. Вертикальные линии сетки на карте указывают на координатную сетку севернее . Это отличается от истинного севера, потому что он преобразует сферическую поверхность земли в плоскую поверхность на карте.

Магнитный север. Здесь все становится немного запутанным. Стрелка вашего компаса указывает на магнитный север, но магнитный север — это не то же самое, что географический север. На самом деле магнитный север постоянно смещается. Сейчас это у западного побережья Гренландии.

На вашей карте вы увидите небольшую диаграмму, которая выглядит так, которая показывает разницу между разными северами. Разница в углах между истинным севером и магнитным севером или севером сетки и магнитным севером называется склонением . Когда мы начинаем навигацию с картой и компасом, знание и учет склонения местности может быть необходимым шагом для точной навигации. Подробнее об этом чуть позже.

Съемку пеленга проще понять на примере.

1. Наведите линию направления движения на компасе на объект, азимут которого вы хотите найти. Если у вас есть линзовый компас, используйте его. Облегчает получение подшипника. Посмотрите здесь, как это сделать.

2. Поворачивайте корпус компаса или безель до тех пор, пока острый конец ориентирующей стрелки не совместится с указывающим на север (обычно красным) концом магнитной стрелки. Этот процесс иногда называют боксированием иглы, или «загнать собаку в собачью будку», или «красным в сарай». Как вы можете видеть на моем, игла не выровнена идеально. Я двигал компас, когда делал снимок.

3. Считайте пеленг по индексной линии. Помните, что каждая маленькая решетка представляет собой 2°. Таким образом, пеленг объекта по отношению ко мне равен 278°.

Есть. Вы знаете, как ориентироваться в объекте. Имейте в виду одну вещь: после того, как вы зафиксировали азимут на компасе, в любое время, когда ваша стрелка выходит из коробки, чтобы вернуть ее в коробку, двигайте своим телом, а не компасом. Если вы просто переместите компас, вы собьетесь с правильного пеленга.

Краткая заметка о семантике

Технически мы получаем азимут , а не пеленг. Подшипник традиционно описывается с севера или юга и под каким углом к ​​востоку или западу. Таким образом, мы могли бы сказать, что находимся на 75° к западу от севера. Вы бы записали это как W 75 N. С подшипниками ваш градус всегда будет меньше 90 °.

Азимут — это угол, измеряемый по часовой стрелке от севера, от нуля до 360°. Пеленг W 75 N будет 285 ° в качестве азимута.

Хотя технически мы получаем азимут с помощью нашего компаса, производители компасов и даже опытные навигаторы часто используют эти термины как синонимы. В этой серии я тоже. Однако знание разницы принесет вам дополнительные очки наземной навигации.

Знайте, как вернуться туда, откуда пришли: задние подшипники

Задний подшипник (он же возвратный подшипник) — это направление, противоположное исходному азимуту. Знание вашего заднего подшипника имеет несколько применений. Во-первых, это позволяет легко вернуться к исходной точке — просто следуйте обратному азимуту исходного азимута.

Задние пеленги также полезны для проверки того, что вы все еще находитесь на исходной линии пеленга. Допустим, вы не видите объект назначения, но можете видеть начальную точку. Если вы знаете свой задний пеленг, вы можете убедиться, что вы все еще находитесь на линии пеленга, сверив начальную точку с помощью компаса.

Задние пеленги также пригодятся, когда мы пытаемся выяснить, где мы находимся на топографической карте. Об этом в нашей следующей статье.

Определить задний подшипник легко:

• Если исходный пеленг находится в диапазоне от 000° до 180°, добавьте 180° для расчета обратного пеленга.
• Если ваш азимут находится между 181° и 359°, вычтите 180°.

Более простой способ определить задний пеленг — просто посмотреть на компас. Внизу есть индексная строка. Линия указывает на градусную отметку, которая является задним азимутом того, что вы только что сняли.

Идеальная карта для наземной навигации

Помимо нашего компаса, наша карта является нашим следующим важным элементом наземной навигации. Существует множество разных видов карт, но для наземной навигации в дикой местности нам нужна карта определенного типа: топографическая карта с сеткой UTM и масштабом 1:24 000. Поговорим о каждом из этих компонентов отдельно.

Топографический. Топографическая карта имеет контурные линии, цвета и тени, чтобы помочь вам найти ориентиры в вашем районе. Когда вы правильно сориентируете карту, вы сможете идентифицировать горы и хребты, которые вы видите на своей местности, что позволит вам легко ориентироваться.

Топографические карты легко достать. Если вы живете в Соединенных Штатах, вы можете заказать (или скачать бесплатно) подробные топографические карты любой области США в Геологической службе США. Вы также можете посетить MyTopo.com, чтобы создать собственные карты на основе карт Геологической службы США. Вот где я получил свое.

Мы опубликовали статью от замечательных людей из ITS Tactical о том, как читать и использовать топографическую карту. Чтобы освежиться, прочитайте эту статью.

Карта с линиями МГРС.

Система координат военной сети. Топографическая карта позволит вам идентифицировать особенности вашей местности на вашей карте. Но как нам выяснить, где именно мы находимся по отношению к карте?

Войдите в систему координат военной сети, или сокращенно MGRS.

Традиционно в качестве системы отсчета на картах использовались линии широты и долготы. Вы можете использовать линии широты и долготы на карте, чтобы выяснить, где вы находитесь, но это немного громоздко, потому что по мере продвижения на север или юг расстояние между линиями долготы сокращается.

Чтобы упростить построение графика, военные всего мира разработали универсальную систему, которая делит землю на ряд квадратных сеток. Чаще всего используется универсальная поперечная система Меркатора, или UTM. MGRS был разработан американскими военными и почти не отличается от UTM, только использует другую систему маркировки. Мы будем использовать MGRS при навигации.

Если на вашей карте есть линии MGRS, нанести точки на карту очень просто. В зависимости от точности имеющихся у вас координат вы можете нанести точку на карту с точностью до 1 метра. Мы не собираемся добиваться такой точности с нашей наземной навигацией, но мы сможем дать вам точность в пределах 10 метров. Мы подробно расскажем о том, как это сделать, позже в этой серии.

Топографическая карта с желтой сеткой UTM.

При покупке топографической карты убедитесь, что на ней напечатаны линии сетки UTM или MGRS. На картах из Геологической службы США есть линии сетки UTM. Вы также можете получить топографические карты с линиями UTM на MyTopo.com.

Масштаб 1:24 000. Карты бывают разных масштабов. Масштаб карты показывает соотношение расстояния, измеренного на карте, и соответствующего расстояния на местности. Например, на карте масштаба 1:100 000 1 см на карте равен 1 км на местности.

Масштабы карты несколько нелогичны, потому что чем меньше масштаб карты, тем большая площадь представлена ​​на карте, а чем больше масштаб, тем меньше область, показанная на карте.

Например, приведенная выше карта имеет масштаб 1:1 000 000. Это меньший масштаб, чем карта масштаба 1:24 000, но она показывает большую территорию с меньшим количеством деталей.

Сравните это с картой масштаба 1:24 000. Это более масштабная карта, чем карта масштаба 1:1 000 000, но она показывает меньшую территорию с большей детализацией. Для получения дополнительной информации о понимании масштабов карты посетите этот сайт.

Для наземной навигации используйте карту масштаба от 1:50 000 до 1:24 000. Карты масштаба 1:24 000 являются стандартом Геологической службы США, и я научился на них ориентироваться, так что это мое предпочтение.

Важная карта Marginalia

На полях вашей карты вы найдете важную информацию, которая поможет вам извлечь из нее максимум пользы. Вот на что следует обратить особое внимание в целях наземной навигации.

Шкала и линейки шкалы. На вашей карте будет четко видно, в каком масштабе она используется. Как видите, я использую стандартную карту Геологической службы США в масштабе 1:24 000.

Вы также найдете масштабные линейки, подходящие для масштаба вашей карты. Это позволит вам определить расстояния между пунктами назначения на вашей карте. Одна вещь, которую следует принять во внимание, это то, что масштабные линейки обеспечивают оценку расстояния. Он показывает только расстояние «по прямой», то есть расстояние по прямой. Не учитывается, как изменения высоты повлияют на расстояние.

Магнитное склонение. Как уже объяснялось выше, есть три разных севера. Чтобы точно ориентироваться, нам нужно настроить наш компас, чтобы компенсировать разницу между магнитным севером и севером сетки. На вашей карте должна быть диаграмма склонения, показывающая разницу между магнитным севером и севером по координатной сетке.

MN обозначает магнитный север, TN обозначает истинный север, а GN обозначает север сетки.

На моей карте магнитный север находится на 4° восточной долготы по координатной сетке, поэтому мне нужно будет сделать поправку на моем компасе на 4°E, чтобы я мог получить точный пеленг. Я покажу вам, как это сделать позже в этой серии.

На диаграмме также должна быть указана дата измерения склонения. Убедитесь, что дата достаточно свежая; склонение может меняться из года в год.

Хорошо. Вы знаете основы того, как работает топографическая/навигационная карта и как ориентироваться с помощью компаса. Затем пришло время объединить их и сориентироваться с помощью карты и компаса. Вот где происходит волшебство, и мы углубимся в эту тему в следующем месяце.

____________

Источники

Навигация по чтению и земле: FM 3-25,26

Навигация по дикой природе

Руководство Ultimate Navigation

Предыдущий

. Free Mapsation Mapsation

Предыдущий

.

Флорида, США (27. 75677 -81.46398)

Координаты : 24.39631 -87.63490 31.00097 -79.97431 — Минимальная высота : 0 ft — Maximum elevation : 2,084 ft — Average elevation : 52 ft

United States

United States

United States (39.78373 -100.44588)

Coordinates : -14.76084 -180.00000 71.60482 180.00000 — Minimum elevation : 0 ft – Максимальная высота : 20 952 ft – Средняя высота : 400 ft

Форт-Майерс

США > Флорида > округ Ли > Форт-Майерс

Форт-Майерс, округ Ли, Флорида, США (632 — 864) )

Координаты : 26,54813 -81, 26,68918 -81,75114- Минимальная высота : 0 футов- Максимум. Sanibel

Sanibel Island, Sanibel, Lee County, Florida, 33957, United States (26.44036 -82. 11370)

Координаты : 26.12036 -82.43370 26.76036 -81.793702 — 909 Минимальная высота0125 : 0 —  Максимальная высота : 174 фута – Средняя высота : 7 футов

Lee County

United States > Florida > Lee County

Lee County, Florida, United States (26,599023 -82,9881) Координаты : 26.31613 -82.33504 26,78955 -81.56218- Минимальная высота : 0 футов- Максимальная высота : 227 FT- Средняя высота : 23 FT

Orlando 9014> FlordAldAldaLIDALIDALIDALIDALIDALIDALIDALIDALIDALIDALIDALIDALIDALIDALIDAING4.0003

Орландо, округ Ориндж, штат Флорида, США (28,54211 -81,37903)

Координаты : 28,34806 -81,50754 28,61428 -81,22759 — УЛЫБО ЭЛЕТАТА : 3,

,24124.701241012410124.4112410112410124.4124.70124.70124.70124.70124.70124.70124.70124.70124.70124.701124.701124.701124.701124.701124. 701124.41124.41124. 102 футов

Нью -Йорк

Соединенные Штаты> Нью -Йорк> Нью -Йорк

, Нью -Йорк, США (40,71273 -74.00602)

Координаты : 40,47740 -74.25909 40,
-73,7008 -7740 -74.25909 40,
-73,70018 — — — — -7740 -74,25909 40,
-73,70018 -77740 -74,25909 40,
-73,70018 -77740 -74,25909 40, -73,0125 : -4 фута — Максимальная высота : 922 фута — Средняя высота : 72 фута

Неаполь

США > Флорида > Округ Коллиер > Неаполь

Неаполь, округ Коллиер, Флорида 2 (

-9012 США) )

Координаты : 26,07892 -81,81708 26,21109 -81,76684- Минимальная высота : 0 футов- Максимальная высота : 161 FT- Средняя эпоба 9011: 16018

9001 9001 9001 9001 9001

9001

9001

9001: 1618: 1618.0434 Соединенные Штаты> Висконсин

Висконсин, США (44,43090 -89,68846)

Координаты : 42,49195 -92,88931 47,30250 -86,24955 — . 988 ft

Tampa

United States > Florida > Hillsborough County > Tampa

Tampa, Hillsborough County, Florida, United States (27.94776 -82.45844)

Координаты : 27.82126 -82.58650 28.17136 -82.25387- Минимальная высота : 0 фут- Максимальная высота : 332 FT- Средняя высота : 66 FT

Cape Coral

34> 9034>

>

. Кейп-Корал, округ Ли, штат Флорида, США (26.60594 -81.98068)

Координаты : 26.52513 -82.09166 26.77003 -81.
