Топографо-геодезические и маркшейдерские работы — ГЕОЛОГ

Топографо-геодезические и маркшейдерские работы на сегодняшний день являются актуальными и востребованными услугами, так как в регионах осуществляется большое количество строительных работ, проводится массовая застройка малонаселенных территорий, промышленных предприятий, коммерческих структур. Именно поэтому мы предлагаем широкий спектр услуг в данном направлении.

Топографо-геодезические и маркшейдерские работы – это основательная база для планирования строительства различных зданий и сооружений. На основании топографических работ определяются технические решения, предсказываются и предотвращаются проблемы с подвижными пластами и другие сложности, которые могут возникнуть вследствие строительства и дальнейшей эксплуатации объекта. С помощью топографо-геодезических работ проекты с планов переносятся в натуру с миллиметровой точностью, при этом учитываются объемы материалов, все работы ведутся с соблюдением геометрических параметров.

В перечень таких работ входит геодезическая съемка, изучение рельефа и его особенностей, оцениваются техногенные условия, проектируется и планируется строительство, формируется система учета технической инвентаризации, а также ведется государственный кадастр. На первом этапе создается топографо-геодезическая основа территории, комплектуется пакет документов на основании архивных документов по участку. Далее разбиваются границы данного участка для создания разбивочной сети опорных пунктов. Следующим этапом на участок переносятся проекты зданий и сооружений. Это перенос главных осей сооружений, то есть происходит детальная разбивка строительных осей и поперечников. Для конечного планового положения всего объекта проводится исполнительная геодезическая съемка. Данный этап необходим для контроля процесса возможных отклонений от утвержденного проекта. Далее ведется наблюдение за деформациями, наблюдаются возможные осадки и смещение точек. На заключительном этапе осуществляется камеральная обработка данных.

Маркшейдерские работы – это измерения и геометрические построения, вычисления, проводимые при разведке полезных ископаемых, а также во время строительства и проектирования, реконструкции и консервации предприятий, связанных с подземными работами. Такие работы позволяют собирать, систематизировать и обрабатывать информацию о горногеологических факторах. При этом постоянно происходит расширение сферы маркшейдерских работ. Сюда включают безопасное ведение горных работ, охрану природных объектов, зданий, сооружений, которые подвержены опасности от подвижек горных пород. Также создаются эффективные схемы ведения горных работ, охрана окружающей среды и рациональное использование полезных ископаемых, а разработка мероприятий, управляющих горным давлением – это тоже все часть работы маркшейдера.

Заказать топографо-геодезические и маркшейдерские работы можно в нашей компании ООО Геолог, так как мы занимаемся комплексной деятельностью, в которую входят любые работы, связанные с освоением, проектированием, изучением и оптимизацией земельных участков. На сегодняшний день мы способны обеспечить весь спектр услуг, которые могут понадобиться для проектирования, строительства, реконструкции и консервации зданий и сооружений наземного и подземного типа.

Предыдущий Следующий

Топографо-геодезические работы в строительстве

19.02.2015 10:49

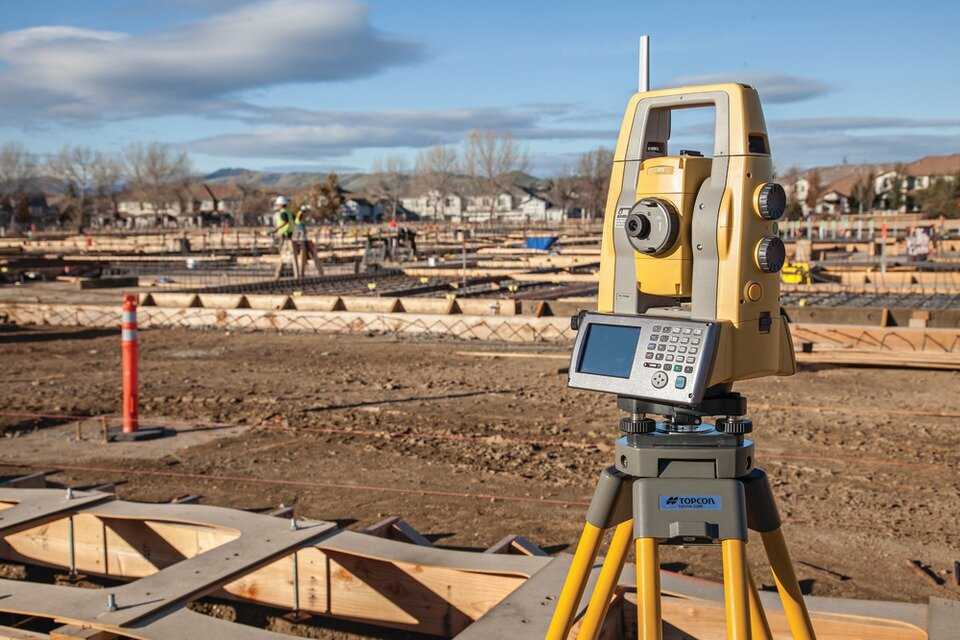

Топографо-геодезические работы – это составная и очень важная часть проектирования и строительства, без которой не обходится не только строительство сложных и многофункциональных зданий и сооружений, но и возведение сравнительно небольших частных домов.

Эти работы включают в себя целый комплекс инженерно-геодезических мероприятий (топосъемка, измерения, вычисления и натурные построения), которые призваны обеспечить правильное размещение строительных объектов на местности в соответствии с их проектами и нормативными требованиями.

Конечной целью топографо-геодезических работ в строительстве является подготовка материалов, которые содержат все данные, необходимые для последующего проектирования и строительства. Это топографические карты, цифровые модели местности, исполнительные чертежи и схемы инженерных систем.

Карты и планы должны предельно точно отображать рельеф местности и все расположенные на ней ситуационные объекты с обозначением их контуров – лесные массивы, поля, реки, населенные пункты, дороги, объекты благоустройства, инженерные системы и коммуникации.

Для удобства организации и выполнения работ они технологически подразделяются на 3 этапа.

✔ Подготовительный – получение техзадания, сбор материалов по ранее проведенным топографическим работам, составление программы работ, получение на них разрешения.

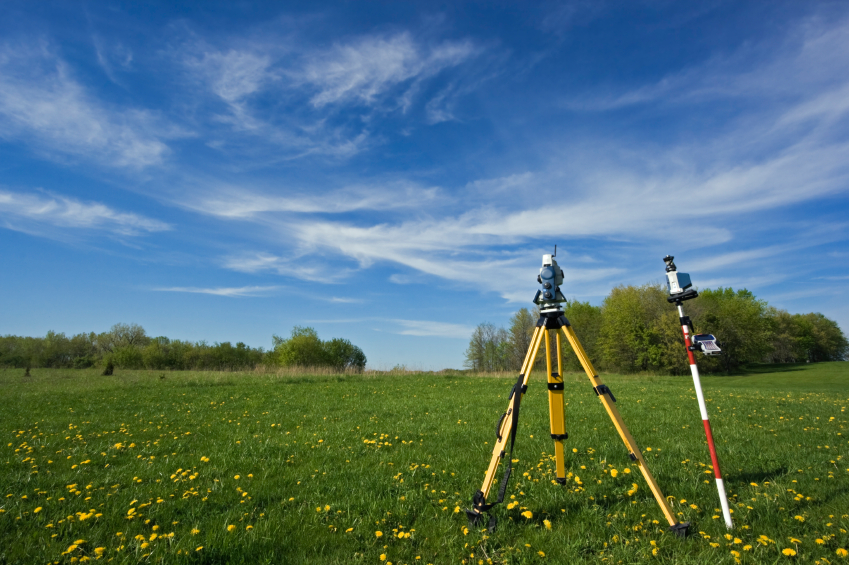

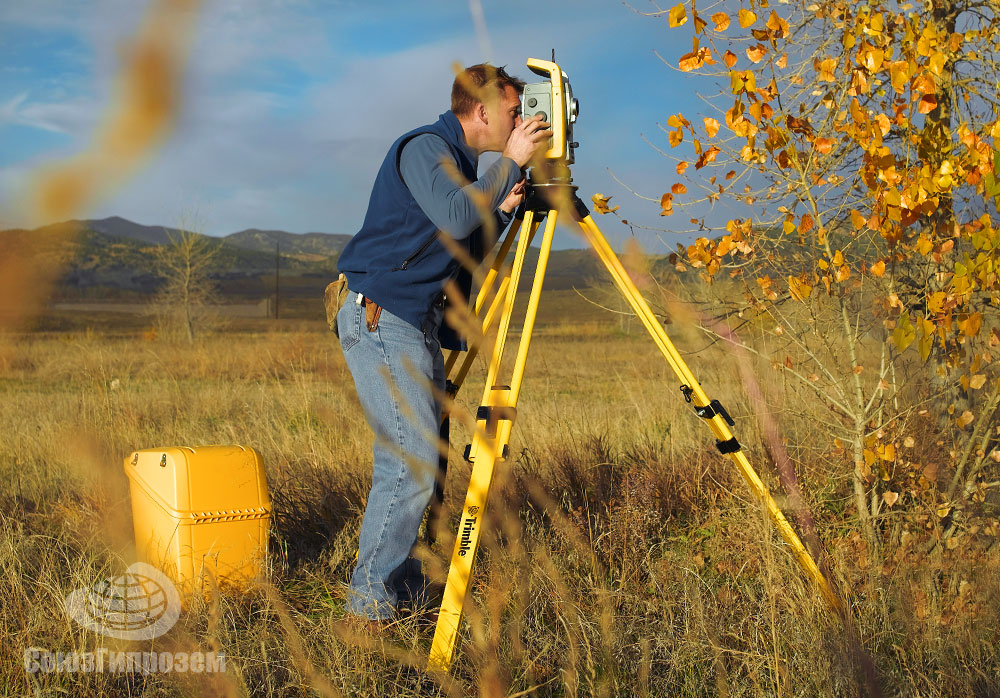

✔ Полевой – проведение работ на местности (рекогносцировка, топографическая съемка), предварительная обработка данных.
✔ Камеральный – обрабатываются данные, полученные на полевом этапе, внесение исправлений или составление заново топографических планов, подготовка и передача отчета с приложениями, включающими все данные, полученные при проведении топографо-геодезических мероприятий.

Разделение на этапы не предполагает строго последовательного выполнения мероприятий. Иногда работы разных этапов совмещаются и выполняются параллельно. Например, одновременно со съемочными работами выполняется и построение топографического плана по уже полученным в результате съемки данным.

Актуальные цены 2023 года от поставщиков

Особенности подключения к электросетям

Подключение к электросетям объекта, построенного на новом участке, – довольно хлопотная и беспокойная процедура. Ее порядок и перечень необходимых для этого документов изложены в Правилах, введенных в действие постановлением Правительства № 861 от 27.12.2007.

Одним из основных документов, прилагаемых к заявлению на подключение к электросетям, которое подает владелец дома, является план энергопринимающих устройств.

Он составляется с использованием данных инженерно-геодезических изысканий, полученных ранее, и должен включать в себя графические и текстовые данные, отражающие:

✔ местоположение участка для застройки с указанием координат его границ;
✔ обозначение на плане всех имеющихся жилых и хозяйственных построек;
✔ схемы внешнего и внутреннего электроснабжения с указанием ближайшей электролинии, приборов учета электроэнергии, точек подсоединения энергопотребляющих устройств, их мощности, расчетные токи, схемы прокладки кабелей и проводов с указанием их марок и диаметров сечений, схемы устройства заземления и пр.

Получение плана энергопринимающих устройств

Выдача плана энергопринимающих устройств находится в ведении местной администрации или назначенного ею органа (строительного, архитектурного).

Если в архитектурном отделе и БТИ отсутствует план строительного участка с точными координатами его самого и ближайшей линии электропередач, необходимо на место приглашать специалиста для замеров и составления документа.

Если требуется план в масштабе (1:2000 или 1:500) необходимо проведение топографической съемки. Составленный по ее результатам документ должен иметь подписи геодезиста-исполнителя и главы инвентаризационной и кадастровой службы, закрепленные печатью организации.

Компания Геореспект оказывает полный перечень услуг по топографо-геодезическим работам в строительстве.

Найти мастера

—

Топографические приборы как альтернатива промышленным измерениям

Первоначально эта новостная статья была написана на испанском языке. Он был автоматически переведен для вашего удобства. Были предприняты разумные усилия, чтобы обеспечить точный перевод, однако автоматический перевод не идеален и не предназначен для замены человека-переводчика. Оригинал статьи на испанском языке можно просмотреть по адресу Los Instrumentos Topogrficos como alternativa en la medicin industrial

Javier Bisbal Martn, Mara Ana Senz Nuo 15/05/2003

Топографические приборы могут использоваться в качестве альтернативных измерительных систем в промышленности. В этой статье мы сосредоточимся на некоторых из наиболее важных приложений топографии, технологии, которая явно не связана с метрологией, но которая, тем не менее, может помочь в решении геометрических задач.

Во многих промышленных приложениях трудно реализовать инструменты и традиционные методы. Некоторые приборы, такие как теодолиты, оптические или измерительные нивелиры расстояний, которые были разработаны для использования в топографических или геодезических областях, раскрываются как эффективные партнеры для решения многих задач измерения.

Таким образом, две, казалось бы, несопоставимые науки, метрология и топографо-геодезия подходят к решению геометрических задач. В любом случае не следует забывать, что современная метрология возникает в 19 веке вместе с геодезией, а первое определение метра происходит от геодезических шагов дуги меридиана, измеренных среди прочих испанцами Хорхе Хуаном и Антонио де Уллоа.

Ибез Иберо генеральный основатель и первый директор географического института был первым президентом Международного комитета мер и весов, что объясняет путь в компании обеих наук в Испании, до недавнего времени.

Топографические инструменты в промышленности

Топографические инструменты, используемые в промышленности: теодолиты, нивелиры, тахометры и их эволюция, полярные динамические датчики. Эти три прибора имеют две общие характеристики: оптический внешний вид, общий с другими приборами строго метрологический характер и работу, ориентированную на гравитацию. Последнее иногда может быть недостатком, ведь на самом деле есть приборы, допускающие их работу в любом положении. Однако часто облегчает ведение работы.

Основным ограничением тахометров является точность связанного с ними измерителя расстояний, лучшее разрешение которого составляет не более десятых долей миллиметра

Оптический аспект этих инструментов и их угловой характер роднили их с автоколимадорами, телескопами юстировки , и т. д. С другой стороны, измерение расстояний (историческая проблема в геодезических работах) Лига правил для штрихов, интерферометров и т. д.

В топографии снижение неопределенности измерения до сантиметра требует определенных методологий, однако в метрологии 0,1 мм стремится слишком высокая точность. Основные вклады в неопределенность в обычных топографических работах связаны с ошибкой, связанной с наведением на объект, и с ошибкой, связанной с размещением инструмента в определенной точке. В промышленной съемке первый аспект сводится к минимуму с использованием очень точных прицельных пластин, приспособленных для коротких расстояний, и он кардинально решает второй, размещая инструмент, не выступая над фиксированной точкой.

В области классической топографии есть два вида работ, которые могут быть выполнены: восхождение к ролевому (компьютерному) полю и разметка или отметка на местности элементов, для чертежа которых имеется компьютер. В промышленной съемке трехмерное определение объекта было бы равносильно подъему и установке на макет.

Что касается принадлежностей, некоторые из них, как правило, метрологические приспособлены к этим приборам, что позволяет использовать их в промышленности. Микрометры плоских пластин, параллельные, глазки автоколлимации, пентапризмы, мишени, зеркала, моторы глаз, самонивелирующиеся зеркала, объективы самоотражения и др., позволяют этим приборам, предназначенным для использования в географических науках, приспособить для промышленных целей.

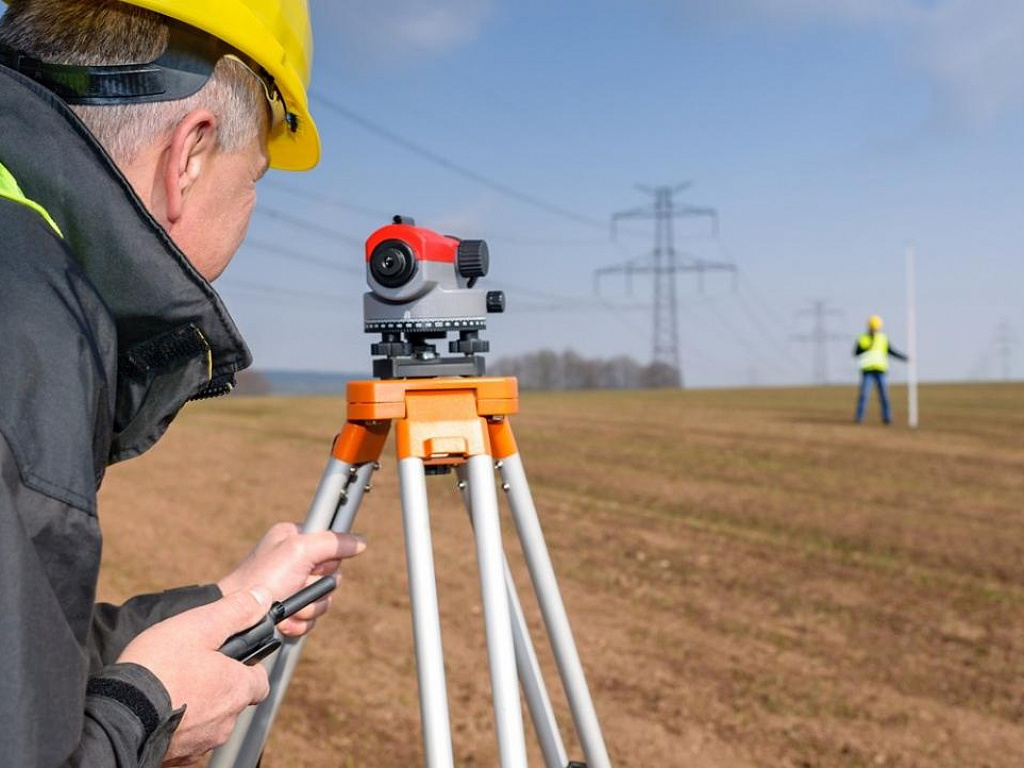

Рисунок 1: Оптический уровень.

Нивелиры оптические

Нивелир оптический — прибор, имеющий горизонтальную оптическую ось. В промышленности он используется для размещения элементов или для определения разницы высот. Требуют очень чувствительной осадки ватерпаса (обычно уровни «игровые пузырьки»), за исключением автоматического топографического использования, для обеспечения горизонтальности после осадки расплывчатого сферического ватерпаса. Таким образом, эти инструменты работают в зависимости от степени тяжести.

Обычно пластины имеют плоскопараллельные микрометры, что позволяет считывать градуированные линейки с разрешением 10 мкм.

Более современные уровни заменяют человеческий глаз ПЗС-камерами и обычными для других правилами предписания «штрих-кода», так что он оценивает высоту перехваченного соотношения между изображением и эталонным кодом. Эти инструменты жертвуют точностью, но позволяют автоматизировать сбор данных. Они широко используются при контроле деформации атомных электростанций.

Очевидно, что как горизонтальное положение оптической оси прибора, так и градуировка используемых линеек должны быть правильно откалиброваны.

В топографии погрешности измерения ниже сантиметра требуют специальных методологий, однако в метрологии 0,1 мм имеет тенденцию быть слишком высокой точностью

См. 2:teodolito.

Теодолиты

Эти гониметры также связаны с серьезностью по определению. Измерьте горизонтальный угол, определяемый главной точкой теодолита и двумя точками, и вертикальный угол, который является визуальным, отсчитываемым от линии отвеса. Некоторые промышленные теодолиты позволяют блокировать датчики гравитации, чтобы работать с любым наклоном.

В различных промышленных применениях фургон оснащен автоколлимационным окуляром, используемым для определения плоскостности и прямолинейности, выравнивания оси вращения машин, калибровки поворотных столов или степени углов, образованных гранями спутника.

Использование двух удобно ориентированных теодолитов является альтернативой традиционным измерительным машинам по координатам.

Точность этого метода оптического пересечения зависит, помимо типа используемого теодолита, от геометрии измерения, стабильности измеряемого объекта, теодолитов и условий окружающей среды. Детали порядка 10-5 в измерении мер можно достичь.

Основными преимуществами этого метода измерения 3D-контакта является отсутствие перемещения оборудования в помещение, где находится деталь для измерения, а также возможность измерения размеров детали любого размера. Однако, поскольку это метод определенной сложности с длительным временем измерения, он может повлиять на стабильность системы и, следовательно, на ее точность.

Некоторые приложения метода пересечения пространства с использованием теодолитов включают управление роботами, военно-морским флотом, космической промышленностью и автомобилестроением, хотя во многих приложениях он уступил место лазерным системам слежения.

Некоторые промышленные теодолиты позволяют блокировать гравиметры для работы с любым наклоном

Тахометры

Теодолиты с приборами измерения расстояний, позволяющие использовать их при опознавании объектов методом поляры. Основным ограничением его использования является точность связанного с ними измерителя расстояний, лучшее разрешение которого составляет не более десятых долей миллиметра. Это ограничивает их использование определением 3D крупных объектов, где погрешность измерения в несколько десятых долей миллиметра не является проблемой.

Измерение расстояний применяют для точечного освещения типа углового куба (ретрорефлектора) или отражающих клейких пластин.

Эти системы, как и предыдущий метод, связаны с метрологическим программным обеспечением, что позволяет повысить его универсальность.

Развитием этой системы, в значительной степени повысившей ее точность, являются лазерные системы слежения. Полярные динамические измерители решают проблему отсутствия точности тахометров при измерении расстояний, используя лазерный интерферометр. Поскольку он не обеспечивает абсолютных расстояний, некоторые системы включают измерители, аналогичные расстоянию в топографии, но с метрологией разрешения (1 м). С другой стороны, они сохраняют динамизм и универсальность. Лазерные трекеры устранили оптический аспект топографии инструментов, включив систему слежения за отражателем.

Эта система внедряется в промышленность понемногу, хотя ее высокая цена препятствует более широкому использованию.

Использование двух удобно ориентированных теодолитов является альтернативой традиционным координатным измерительным машинам. Это бесконтактный метод, позволяющий использовать его в агрессивных средах или при наличии вибрации, что могло препятствовать функционированию более ранних систем. Используется, как и мера по теодолитам, метод пространственного пересечения или триангуляции и также требует знания взаимного положения камер во время осады.

Получение 3D-координат точки определяется пересечением линий, определяемых координатами фокуса каждого дома, и фотокоординатами изображения точки, подлежащей определению. Использование современных цифровых метрических камер облегчает этот процесс. Точность этого метода может достигать до 10 мм в зависимости от расстояния объекта до камер и геометрии пересечения

Ссылки

Сантос Мора, Антонио. Промышленные применения топографии, COITT. Мадрид 1998.
Фдез. Пара, Тереза; Бисбаль, Хавьер. Гарантия качества в топографии. Топографические приборы, метрологический контроль Topcart 2000.
Прието, Эмилио; Бисбаль, Хавьер. Качество и топографическая аппаратура, Конгресс Galego da Calidade (2001 г.).

Необходимость калибровки

Стала очевидна широкая применимость топографических приборов в различных отраслях промышленности. Но это должно быть не только завершение измерения системы, но и необходимость калибровки, которую это влечет за собой. Вот почему в области длины Испанского центра метрологических инструментов лаборатория Topogrficos смогла предложить эту услугу.

В тех случаях, когда еще не имеется достаточной информации о наиболее подходящих процедурах калибровки, разрабатываются соответствующие, например, с исследованиями систем лазерного слежения.

ТОПОГРАФИЧЕСКИЕ УСЛУГИ | КАСПИЙСКАЯ ГЕОМАТИКА

Наша компания имеет большой опыт выполнения топографо-изыскательских работ и топографической съемки, включая создание топографических карт для топографической службы (инженерно-топографические работы).

Одной из широко используемых областей топографической службы является сельское хозяйство. Предварительное обследование рельефа местности необходимо для хозяйственной деятельности и инфраструктуры. Это возможно в результате проведения топографической съемки. Проектные работы также требуют топографической съемки. Нашей компанией заключены многочисленные договоры на выполнение инженерно-топографических изысканий по топографическому обслуживанию выращивания сельскохозяйственных растений. Существует ряд методологических подходов, применяемых в области сельского хозяйства. Сюда входят топографические съемки, выполняемые тахеометрическими и GPS-методами измерений, дронами, методами комплексного применения, методами применения аэрокосмических данных.

В первую очередь проводится методический анализ района исследований для топографической съемки топографической службой на основе картографических материалов. На следующем уровне (во-вторых) анализируется структура поверхности местности и используются аэрокосмические данные с разным разрешением. После этого площадь оценивается с точки зрения применяемой методики. На следующем уровне (третьем) устанавливается геодезический служебный ориентир (репер). Геодезический ориентир измеряется, рассчитывается и регулируется в статическом режиме. На другом уровне (четвертом) выбираются опорные базовые точки для этого измерения (RTCM-REF GNSS), соединяются и выбирается критерий наблюдения. Оборудование центрируется на точке и измеряется высота. Ориентиры рассчитываются на основе станций GNSS в качестве метода.

К оперативным методам относятся наземный метод съемки с лазерным сканированием или аэрофотосъемка (ЛИДАР), на основе которых составляется топографическая карта. В качестве подхода изначально (в первую очередь) планируется полет в применении фотограмметрических методов при топографо-разведочных работах. После этого планируется точное выполнение полета. Затем (в-третьих) на местности устанавливаются геодезические ориентиры для обеспечения геодезической точности изделия. На следующем уровне (четвертом) измеряются их координаты и отметки. В результате получают изображения высокого разрешения за счет оснащения беспилотного летательного аппарата (БПЛА) высококачественной камерой для целей топографо-изыскательских работ (съемок). В завершение аэрофотоснимок обрабатывается, модель создается и настраивается.

Топографическая служба широко используется в следующих областях:

Ландшафтный дизайн и военное, планировочное, сельское и лесное хозяйство, ирригация, гидротехнические сооружения (установки), гидрографические объекты, обнаружение подземных коммуникаций
Топографическая съемка, определение геометрических показателей объекта, межевание, моделирование, расчет объемов
проектирование (водоснабжение, канализация, насосная станция, линии электропередач и др. ), транспорт, определение просадок и уклонов
геолого-гидрогеологические, геофизические исследования, топографическая съемка и актуализация, изучение природных ресурсов, горнодобывающая, нефтегазовая промышленность

НЕСКОЛЬКО ПОХОЖИХ ПРОЕКТОВ, ВЫПОЛНЕННЫХ НАМИ
Проведение инженерно-геологических и гидрогеологических изысканий и топографических изысканий, лабораторных исследований грунтов, технической инвентаризации каналов в рамках Подготовки развития ирригационных и дренажных систем в Нахчыванской Автономной Республике. Азиатский банк развития, ОАО «Мелиорация и водное хозяйство Нахчыванской Автономной Республики», SOFRECO (январь 2022 г./июнь 2022 г.)
Проведение батиметрических съемок на реке Кура (июнь 2022 г. / июль 2022 г.)
Топографическая съемка железных дорог (г. Баку) (2021 июнь / 2021 август)
Создание цифровой карты города Шуша. Государственное агентство по туризму Азербайджанской Республики (ноябрь 2020/2021 – январь)
Создание Геоинформационной системы Карабахского и Восточно-Зангезурского экономических районов. Государственное агентство по туризму Азербайджанской Республики (ноябрь 2020/2021 – январь)
Создание географической информационной системы и создание цифровых карт территории Национального историко-архитектурного заповедника «Юхари Баш», включенного в Список всемирного наследия ЮНЕСКО, являющегося историческим центром города Шеки. Государственное агентство по туризму Азербайджанской Республики (ноябрь-декабрь 2020 г.)
Обследование морского дна в районе проекта (Ленкорань) и изучение активных эрозионных процессов в прибрежных зонах (2020/август-сентябрь)
Выполнение батиметрической съемки в дельте и бассейне Каспийского моря (2020/май-июнь)
Внедрение гидролокатора бокового обзора и батиметрической съемки в бассейне Каспийского моря (2020/апрель)
Создание цифровых карт некоторых районов Азербайджана на основе ГИС на контрактных территориях (2019/август)
Инженерно-топографическая съемка на площади 8000 га Джейранчельского массива (2018-2019 гг.
